CPC・細胞培養設備の重要負荷を整理する
CO2インキュベーター、環境モニタリング、超低温フリーザー、LIMS、ネットワーク機器など、停止させたくない装置を一覧化することで、必要な電源容量とバックアップ時間を整理できます。
- 培養中の細胞・検体・試薬を守りたい
- CPC内の環境記録や警報を途切れさせたくない
- 超低温フリーザーや細胞バンクの停電対策を整理したい
- LIMS、NAS、PoE、無線AP、VPN、通報系まで含めて見直したい
バイオ研究施設で電源バックアップが必要な理由
一般的なオフィスでは、停電時に止めてはいけないものはサーバ、ネットワーク、電話、照明などに限られます。しかし、CPCや細胞培養施設では事情が異なります。
電源が止まると、単に装置が停止するだけではありません。培養中の細胞、温度管理中の検体、測定中の分析データ、環境モニタリング記録、入退室ログ、LIMS上の品質記録、警報通報系まで影響を受けます。
つまり、CPC・細胞培養施設の電源設計では、細胞・検体を守ること、測定・工程の中断リスクを下げること、停止時にも記録・警報・説明性を維持することを同時に考える必要があります。
1. 培養・細胞維持系｜培養環境の連続性を守る
最も優先度が高いのは、細胞そのものの状態を維持する機器です。培養・細胞維持系では、電源の役割は装置保護だけではありません。重要なのは、培養環境の連続性です。
- CO2インキュベーター
- マルチガスインキュベーター
- 細胞培養装置
- 培養プレート保管装置
- 自動培養装置
- 細胞観察装置付きインキュベーター
- 培地・試薬用の冷蔵庫、冷凍庫
- ディープフリーザー
- 液体窒素関連の監視・制御機器
CO2インキュベーターやマルチガスインキュベーターでは、停電や瞬低により、温度、CO2濃度、O2濃度、湿度、庫内環境の復帰制御、アラーム記録に影響が出る可能性があります。短時間の停止であっても、培養中の細胞に対する影響評価、逸脱判断、再試験、ロット廃棄の検討が必要になる場合があります。
2. CPC・クリーンルーム周辺機器｜無菌環境と品質記録を守る
CPCや無菌操作エリアでは、装置単体の停止だけでなく、環境状態の維持と記録の継続が重要です。
- 安全キャビネット
- クリーンベンチ
- アイソレーター
- パスボックス
- エアシャワー
- 差圧監視装置
- 温湿度監視装置
- パーティクルカウンター
- 環境モニタリング装置
- 入退室管理・ログ記録端末
- 無菌操作エリアの表示・警報装置
安全キャビネット、クリーンベンチ、アイソレーターなどの停止は、作業中断だけでなく、無菌操作の継続可否や環境状態の評価に関係します。差圧監視装置、温湿度監視装置、パーティクルカウンター、環境モニタリング装置が停止すると、環境記録の欠落、警報発報、逸脱報告、再作業の判断が必要になる場合があります。
3. 分析・品質管理機器｜測定中断・データ欠損・再試験を防ぐ
CPCや創薬研究では、培養だけでなく、測定・分析・品質確認も重要な工程です。
- 顕微鏡、蛍光顕微鏡、セルカウンター
- フローサイトメーター、PCR/qPCR装置、ELISAリーダー
- LC-MS/MS、HPLC、クロマトグラフィー装置
- 分光光度計、プレートリーダー
- 遠心機、電気泳動装置
- 自動分注機、ロボット系前処理装置
分析・品質管理機器では、停電や瞬低により、測定中断、データ欠損、試料ロス、再試験、装置再起動、条件再設定が発生する可能性があります。長時間の継続運転よりも、測定中断を避ける、安全に終了する、データ保存と装置シャットダウンを完了するためのバックアップ時間を設定することが現実的です。
4. 製造・工程支援機器｜工程単位で停止リスクを下げる
受託製造、細胞加工、製剤開発、CDMOに近い現場では、電源は研究室レベルではなく、工程レベルで設計する必要があります。
- 細胞処理装置、自動閉鎖系培養装置
- 無菌充填関連装置、凍結保存・凍結制御装置、解凍装置
- 遠心分離装置、培地調製装置
- 製剤・粉体・粒子処理装置、LNP調製関連装置
- 連続生産装置、バイオリアクター
- シングルユースバッグ用制御装置
製造・工程支援機器では、停電や瞬低が単なる装置停止ではなく、工程中断、仕掛品ロス、逸脱対応、顧客説明、納期遅延につながります。この領域では「装置単位」ではなく「工程単位」で電源を設計します。

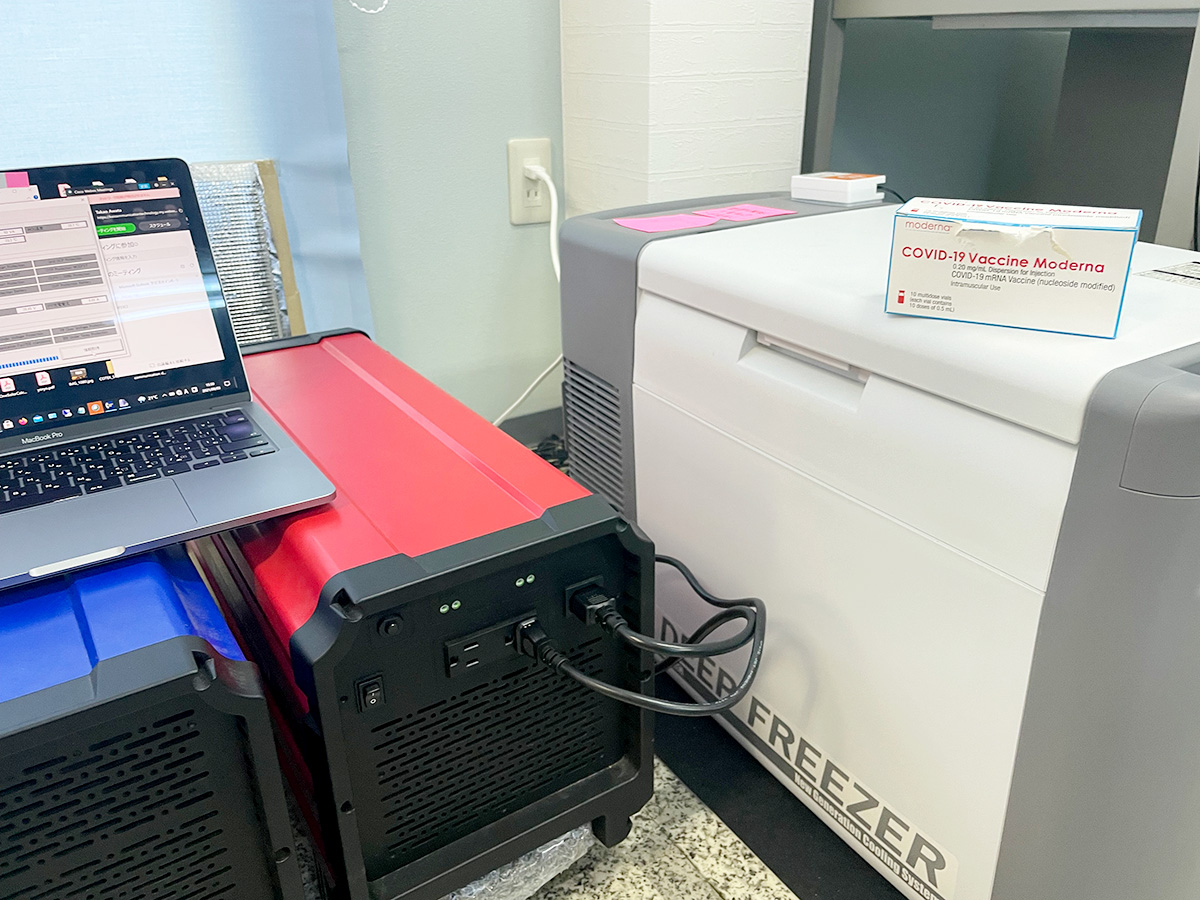

5. 保管・物流・サンプル管理系｜検体・試薬・細胞バンクを守る
バイオ研究施設では、保管設備の停止リスクも重要です。細胞、検体、試薬、サンプル、原材料が失われると、研究や製造のやり直しが困難になる場合があります。
- 薬品保冷庫、検体保冷庫、試薬保冷庫
- 超低温フリーザー、細胞バンク用保管庫
- 液体窒素タンク監視装置
- 温度ロガー、警報通報装置
- サンプル管理システム端末
保管系では、「止めない」だけでなく、「異常を検知し、記録し、通報し、説明できる」ことが重要です。電源バックアップはフリーザー本体だけでなく、温度ロガー、警報通報装置、ネットワーク、サンプル管理端末まで含めて検討する必要があります。
6. IT・ネットワーク・記録系｜品質記録と通報を止めない
CPCや研究施設では、装置本体だけでなく、記録・監視・ネットワーク機器のバックアップも重要です。
- 電子記録端末、LIMS端末、製造記録システム
- 品質管理サーバ、NAS
- PoEスイッチ、無線AP、ルーター、VPN装置
- 監視カメラ、入退室管理サーバ
- センサーゲートウェイ、アラーム通知装置
装置本体が稼働していても、ネットワーク、センサーゲートウェイ、LIMS、NAS、PoEスイッチ、無線AP、VPN装置が停止すると、品質記録、環境監視、遠隔通知、入退室記録、監視カメラ映像が途切れます。
重要負荷をどう選定するか
すべての装置を同じ優先度でバックアップする必要はありません。まずは、停止時の影響で分類します。
| 分類 | 判断基準 | 例 |
|---|---|---|
| 生命・細胞維持 | 停止すると細胞、検体、培養ロットに影響する | CO2インキュベーター、細胞培養装置、超低温フリーザー |
| 品質記録 | 停止すると説明性・監査対応に影響する | 環境モニタリング、LIMS、温度ロガー |
| 工程継続 | 停止すると製造工程・試験工程が中断する | 自動培養装置、バイオリアクター、無菌充填関連装置 |
| 安全停止 | 継続運転より安全停止が重要 | 分析装置、ロボット前処理装置、HPLC |
| 通報・監視 | 異常検知と連絡に必要 | アラーム通知装置、VPN、ルーター、PoEスイッチ |
重要なのは、バックアップ時間を一律に決めないことです。負荷ごとに役割を分けることで、過剰な設備投資を避けつつ、止めてはいけない部分を確実に保護できます。
電源バックアップ設計で確認すべき項目
- 対象機器名、メーカー、型番、台数
- 定格消費電力、起動電流、ピーク電力
- 必要バックアップ時間
- 停電時に継続運転が必要か、安全停止でよいか
- 既存UPSの有無と容量
- 接続先が医用電気機器・医用電気システムに該当するか
- 設置場所、周囲温度、換気、粉じん、スペース
- アラーム、記録、ネットワークの継続要否
- 単相・三相、電圧、コンセント形状、分電盤条件
- 施設側非常用電源との役割分担
医用電気システム専用電源・UPS・CVCF・長時間バックアップの使い分け
バイオ研究施設やCPCでは、単一のUPSだけで全体を解決するのではなく、負荷の性質に応じて複数の電源対策を組み合わせます。
医用電気システム専用電源
医用電気機器や医用電気システムに接続する場合は、一般的なOA機器用UPSとは異なり、接続条件、安全性、電源品質を確認した上で構成を検討する必要があります。 PE-0601 のような医用電気システム専用電源は、CPC内機器や医療・研究用途の重要負荷に対して、運用条件を確認しながら提案する製品です。
無瞬断UPS・CVCF電源
瞬停や短時間停電に対しては、無瞬断UPSやCVCF電源が有効です。 HPPHBB4.0-CVCF のようなCVCF構成は、重要負荷に対して電源品質とバックアップ性を両立させる構成として検討できます。

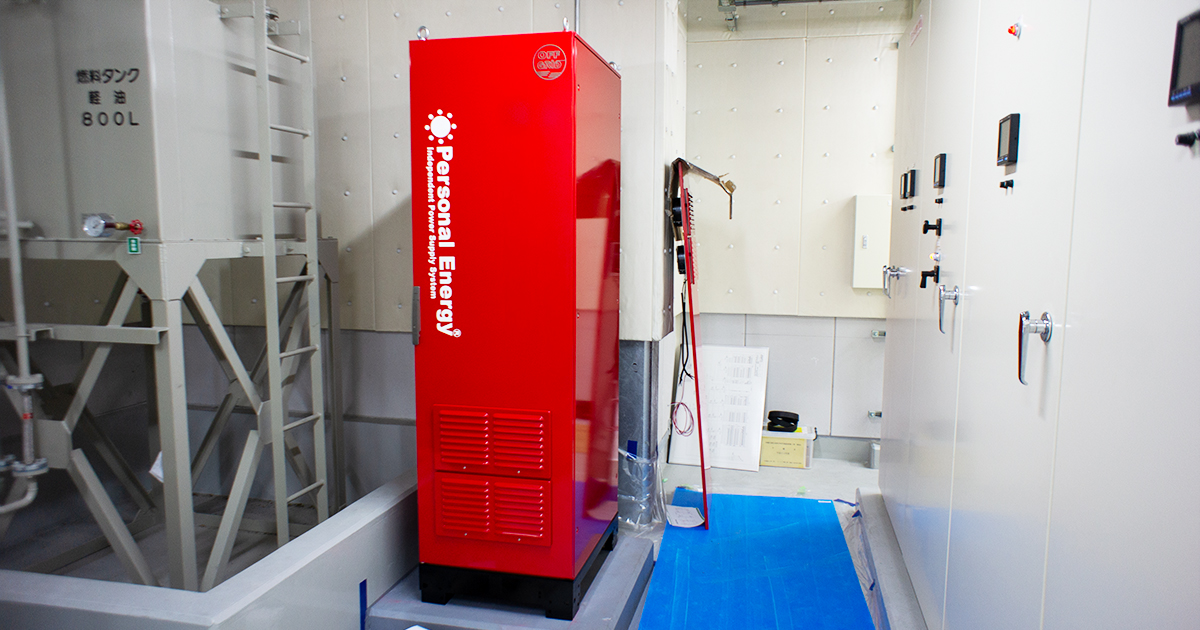

長時間バックアップ・独立型電源
長時間停電や災害時の事業継続を考える場合は、個別UPSだけでなく、重要負荷系統をまとめて保持する独立型電源を検討します。 CPC、細胞保管、品質記録、ネットワーク、通報系を対象に、施設電源とは別系統で保持する構成が考えられます。 長時間バックアップ電源の構成例を見る
施設電源があってもテナント側の個別対策が必要な理由
研究施設やインキュベーション施設には、建物側の非常用電源や受変電設備がある場合があります。しかし、それが各テナントのCPC、インキュベーター、保冷庫、LIMS、ネットワーク、警報装置まで個別に保証しているとは限りません。
テナント企業にとって重要なのは、「建物に非常用電源があるか」ではなく、「自社の重要負荷が、必要な時間、必要な品質で保持されるか」です。
そのため、バイオベンチャーや研究開発企業では、施設側電源とは別に、自社の培養工程、品質記録、保管設備、通報系を守る個別バックアップ電源の検討が必要になります。
次に見るべき記事
CPC・細胞培養設備の電源バックアップは、UPS単体ではなく、既設UPSの活用、長時間化、復電時リスク、法定停電時の運用まで含めて考える必要があります。
