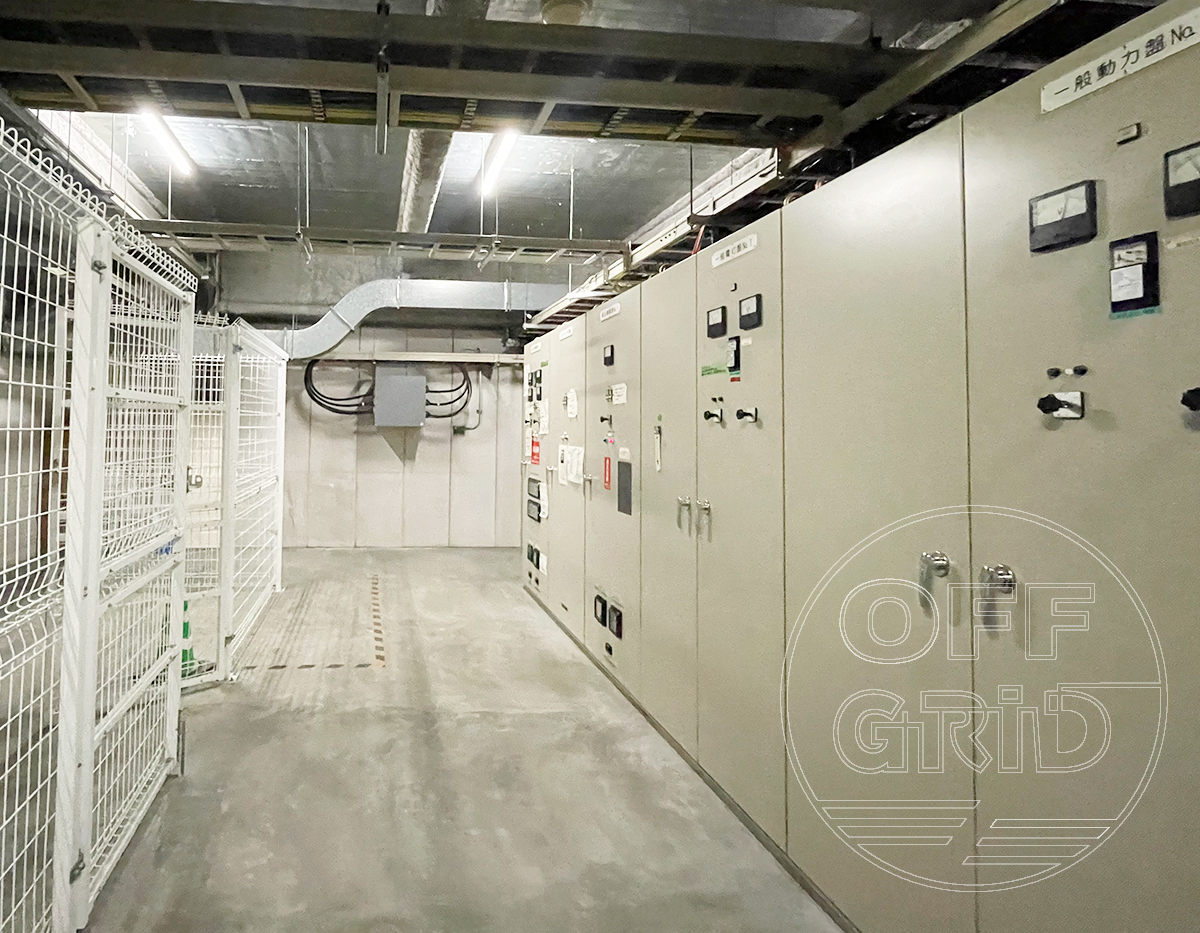

止まらない工場をつくる瞬停対策
──PLC・制御盤を守るUPS電源設計
👁️ --views
工場の瞬停・瞬低対策は、何を基準に設計するか？
停止後の復旧時間と停止損失を基準に、PLC・制御盤、検査装置、通信・ログ機器など、優先して守る設備を決められます。
停止時刻と電力品質・工程ログを同じ時系列で記録すると、設備故障、通信障害、電源変動を切り分け、必要な対策箇所を特定できます。
対象負荷ごとにUPSの切替時間、連続・ピーク出力、保持時間、電池状態、保護範囲を確認し、停止損失の大きい設備から段階的に無瞬断化できます。
対象：工場の設備保全、生産技術、品質保証、情報システム、BCP担当者。瞬停・瞬低でPLC、制御盤、検査装置、通信・ログ機器が停止し、復旧時間や品質損失が問題になってい…
論点：停止後の復旧時間と停止損失を基準に守る負荷を選び、停止時刻と電力品質・工程ログを照合して、UPSの切替時間、連続・ピーク出力、保持時間、電池状態、保護範囲を判断する。
JIS：1分以内＝瞬停 ≠ 1分以上＝停電。
工場ライン＝どちらでも停止
工場の停止は、設備故障だけで起きるわけではありません。 瞬停 や 瞬時電圧低下（瞬低） によって、PLC、インバータ、サーボ、通信機器が保護停止し、 電源が戻った後もライン再起動、原点復帰、品質確認、 工程ログの照合が必要になることがあります。
瞬停対策では、電源変動が何ms続いたかだけでなく、 停止後の復旧時間と停止損失から守る設備を決めます。 PLC・制御盤、検査装置、通信・ログ機器などを優先し、 UPSの切替時間、連続・ピーク出力、保持時間、電池劣化、保護範囲を確認します。 停止が起きたら、電力品質と工程ログを同じ時系列で照合し、原因を切り分けます。
なぜ短い電源変動が、長いライン停止になるのか
瞬停は短時間の電源断、 瞬低は短時間の電圧低下を指します。 現場ではどちらも「一瞬落ちた」と表現されがちですが、 原因分析と対策設計では区別が必要です。 詳細は 瞬停の解説 と 瞬低の解説 で解説しています。
PLC、インバータ、サーボ、産業用PCなどは、 電圧が許容範囲を外れると装置を保護するため安全側へ停止します。 機器が壊れていなくても、制御電源、通信、センサー、 駆動系のどこか一つが停止すれば、 インターロックによってライン全体が止まります。
問題は、電源変動の時間と復旧時間が比例しないことです。 電源断が短くても、原点復帰、アラーム解除、材料確認、 仕掛品の判定、検査のやり直し、工程ログの照合が必要になるため、 復旧には長い時間を要します。
- PLCの停止、再起動、I/O異常
- インバータのトリップ、サーボの位置情報喪失
- HMI・産業用PC・検査装置の再起動
- PoEスイッチ、ルータ、監視カメラの通信断
- トレーサビリティ・工程ログの欠落
瞬停対策では、停電時間そのものではなく、 停止後に必要となる復旧工程と停止損失 まで含めて評価する必要があります。
瞬停対策で優先して守るべき設備
瞬停対策では、すべての負荷を同じレベルで守る必要はありません。 停止すると復旧時間・品質確認・監査対応に影響する設備から 優先順位を付けます。
| 対象設備 | 瞬停時に起きる問題 | 対策の方向性 |
|---|---|---|
| PLC・制御盤 | 停止、再起動、I/O異常、手動復旧 | 制御電源を無瞬停UPSで保持する |
| インバータ・サーボ | トリップ、位置ズレ、原点復帰、アラーム停止 | 制御系・重要負荷を切り分けて保持する |
| 検査装置・計測機器 | 検査中断、測定値欠落、品質確認やり直し | 検査PC・計測機器をUPSで保護する |
| 通信・PoE・ログ機器 | 通信断、工程ログ欠落、トレーサビリティ不備 | PoEスイッチ・ルータ・記録装置をまとめて保持する |
「たまたま落ちた」で終わらせない ──電源イベントを再発防止へつなげる
瞬停や瞬低に起因する停止は、 「雷が近かった」「一瞬ブレーカーが落ちた」 「設備が不安定だった」といった表現で処理されやすく、 電源品質の問題として記録されないことがあります。
原因が曖昧なままでは、FMEAや8Dレポートでも再発防止策が センサー調整、部品交換、作業手順の見直しに偏り、 本来必要な電源対策が残ります。 同じ停止が雷シーズンや系統切替のたびに 繰り返される原因になります。
再発防止には、停止時刻、対象設備、電圧・電流・周波数、 UPSのアラーム、工程ログを同じ時系列で確認できる状態が必要です。 「電源が原因だったか」を追える記録があれば、 設備故障、通信障害、作業ミスとの切り分けが進みます。
UPSを設置していても止まる理由 ──方式・容量・負荷・保守の確認
UPSが設置されていても、 対象機器とUPSの設計条件が合っていなければ停止します。 「UPSがあるか」ではなく、 次の条件を仕様書と実機で確認することが重要です。
| 確認項目 | 止まる主な理由 | 確認方法 |
|---|---|---|
| 切替時間 | 数msの瞬断でも制御機器が停止する | 方式と実測・試験条件を確認 |
| 定格・ピーク出力 | 始動電流や突入電流で過負荷になる | 実負荷と起動時電流を測定 |
| 保持時間 | 必要時間より先に電池が尽きる | 劣化を含めて負荷別に算定 |
| 電池・保守 | 電池劣化や未交換を見逃す | 交換履歴、負荷試験、警報を確認 |
| 保護範囲 | PLCだけ守って通信・センサーが落ちる | 停止連鎖を系統図で確認 |
UPSの過負荷・突入電流は UPSの負荷故障・過負荷 、復電時のリスクは 復電時にUPSが壊れる理由 で詳しく解説しています。
可搬型UPSという選択肢 ──停止損失が大きい設備から段階導入する
工場全体を一度にバックアップするには、 受電設備、配線、保護協調、設置スペース、 工事停止の調整が必要です。 可搬型UPSは、守る対象を絞り、 停止損失が大きい設備から対策を始める方法です。
- 新規ラインや設備更新時の暫定保護
- 品質トラブルが集中する工程の重点保護
- 検査装置、産業用PC、通信・ログ機器の保護
- 落雷シーズンや保守期間中の一時配備
- 据置UPS故障時や更新工事中の代替電源
ただし、可搬型であっても、定格出力、ピーク出力、 保持時間、出力波形、接地条件、 対象負荷との適合確認は必要です。 「コンセントに接続できる」ことと 「設備を安全に継続運転できる」ことは同じではありません。
PERSONAL ENERGY® HPPHBB0101
「この設備から守る」を、実装する。
0ms無瞬断、AGM非リチウム電池、ホットスワップ、 工事不要の可搬構成により、 停止損失の大きい設備から段階的に対策できます。
0ms無瞬断を選ぶなら、切替時間を仕様書で確認する
UPSや双方向インバーターは、 すべてが0ms無瞬断ではありません。 給電方式によっては、 停電時の切替で数ms以上の出力断が発生します。 PLC、通信機器、検査装置などを守る場合は、 製品名や容量だけでなく、 切替時間と試験条件を確認する必要があります。
平常時からインバーター経由で負荷へ給電する方式では、 商用電源側の変動を負荷側へ直接伝えにくくできます。 一方で、モータ負荷、インバータ負荷、突入電流、 接地方式との適合は別途確認が必要です。
最低限確認する仕様
- 停電時の切替時間
- 連続出力とピーク出力
- 出力波形と高調波歪率
- 負荷別の保持時間
- 対象負荷・接地条件との適合
まとめ──瞬停対策は、設備ではなく復旧時間から設計する
瞬停・瞬低は短い現象ですが、 ライン停止、品質確認、ログ照合、 再起動作業まで含めると、 事業への影響は長時間に及びます。
- 停止損失が大きい設備から優先順位を付ける
- UPSの切替時間、容量、保持時間、負荷適合を確認する
- 電池交換、負荷試験、警報確認を運用に組み込む
- 電源イベントと工程ログを同じ時系列で記録する
- 可搬型UPSを使い、段階的に対策範囲を広げる
投資判断では、UPS価格だけでなく、 停止時間、復旧工数、仕掛品、再検査、 納期影響を含めて損失額を算定します。 詳しくは 停電・ランサム被害の損失シミュレーション を参照してください。
監査・是正の観点は 瞬停リスクを改善ポイントに変える方法 で解説しています。
