瞬時電圧低下（瞬低）
よみ：しゅんじでんあつていか
瞬低は「電圧が低くなる」電力品質トラブルです。 停電ではなくても、PLC・インバータ・PoEスイッチ・通信機器などが 停止・再起動・トリップすることがあります。
ただし、現代の電力品質問題は「低い」だけではありません。 再生可能エネルギーや太陽光発電による電圧上昇、雷や大型機器のオン/オフによるサージも、 設備停止・基板破損・通信障害の原因になります。
※停止・再起動・故障が起きた時刻と電圧変動を記録すると、系統側か設備側かを切り分けやすくなります。
瞬低（瞬時電圧低下）とは
落雷などで電圧が一瞬大きく下がる現象。瞬停の主因となり、電源装置や制御機器の誤動作を引き起こす。
実務上は、瞬低という現象名そのものよりも、 どの機器が止まったか、何秒または何ms耐えられなかったかが重要です。 PLC・制御盤・PoEスイッチ・通信機器・サーバなどのマイコン制御機器は、電圧低下により クロック、リセット回路、電源監視回路が安定動作できなくなると、停止・再起動・トリップすることがあります。
電圧トラブルの切り分け
電圧が低くなる「瞬低・DIP」と、高くなる「過電圧・サージ」
瞬低（瞬時電圧低下 / Voltage Dip）は、電圧が一時的に低下し、PLC・インバータ・PoEスイッチ・通信機器などが 停止・再起動・トリップする電力品質トラブルです。 「電圧低下」「DIP」「瞬時電圧低下」と検索されることもあります。
一方で、現代の電力品質トラブルは「電圧が低い」だけではありません。 再生可能エネルギーや太陽光発電による電圧上昇、負荷変動、雷、大型機器のオン/オフによる 過電圧、瞬時電圧上昇、サージも、基板破損・通信障害・発煙リスクにつながります。
Voltage Dip / Sag
電圧が下がる：瞬低・瞬断
落雷、系統切替、大型負荷の起動、設備側の保護動作などで、電圧が一時的に低下します。 マイコン制御機器は電圧低下に弱く、クロック、リセット回路、電源監視回路が安定動作できなくなると、 停止・再起動・トリップが発生します。
- PLC・制御盤が止まる
- インバータが低電圧トリップする
- PoEスイッチ・HUB・ルータが再起動する
- ログ欠損・通信断・復旧作業が発生する
Overvoltage / Surge
電圧が上がる：電圧上昇・サージ
太陽光発電の出力が大きい日中は、地域や設備条件によって電圧がじわじわ上がることがあります。 一方、雷や大型機器のオン/オフでは、瞬間的に高い電圧がスパイク状に入るサージが発生します。 電圧上昇・サージは、停止だけでなく基板破損や絶縁劣化、最悪の場合は発煙・火災リスクにつながります。
- 電源基板・通信機器が故障する
- 電源アダプタやUPSが異常を検知する
- 絶縁劣化・過熱・発煙リスクが高まる
- SPD・接地・電力品質記録が重要になる
再生可能エネルギーと電圧上昇：じわじわ上がる問題と一瞬上がる問題
再生可能エネルギー、とくに太陽光発電の普及は、地域や時間帯によって電圧上昇を引き起こす要因になります。 天気の良い日中などに発電量が増え、負荷が少ない条件が重なると、数分から数時間単位で電圧が高めに推移することがあります。
再エネによる電圧上昇
天気の良い日中などに、太陽光発電の出力や逆潮流の影響で、地域全体または施設内の電圧が じわじわと高くなる現象です。 瞬間的なスパイクではなく、数分から数時間単位で発生することがあります。
サージによる電圧上昇
雷や大型機器のオン/オフ、開閉動作などにより、一瞬だけスパイク状に高い電圧が入る現象です。 時間は短くても、基板や通信機器を破損させることがあります。

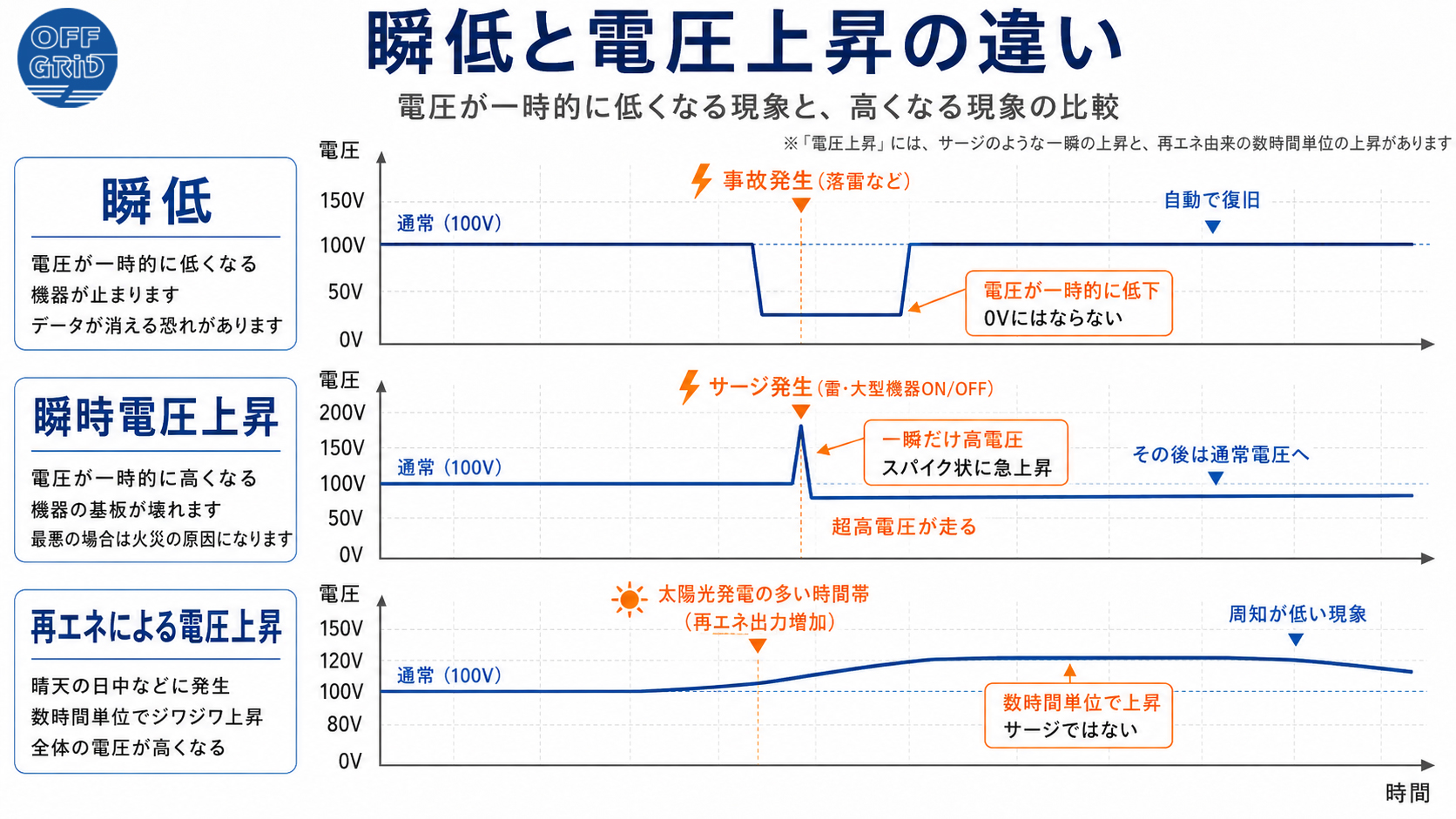

瞬低と電圧上昇は、起きる結果が違います
瞬低と電圧上昇は、どちらも電力品質の問題ですが、現場で起きる結果は異なります。 瞬低では機器が止まり、電圧上昇やサージでは機器が壊れる方向に進みます。
| 分類 | 電圧の動き | 主な原因 | 起きる結果 | 主な対策 |
|---|---|---|---|---|
| 瞬低・瞬断 | 一時的に低くなる、または一瞬途切れる | 落雷、系統切替、大型負荷起動、設備側保護動作 | 停止、再起動、低電圧トリップ、ログ欠損 | UPS、DC保持、PoE保持、保持時間設計 |
| 電圧上昇 | 数分〜数時間単位で高くなる | 太陽光発電の逆潮流、軽負荷、配電系統条件 | 過電圧検知、機器寿命低下、異常停止 | 電力品質記録、負荷分散、相バランス確認、設備設計見直し |
| サージ | 瞬間的に高い電圧が入る | 雷、大型機器のオン/オフ、開閉サージ | 基板破損、通信機器故障、発煙・火災リスク | SPD、接地、絶縁確認、電源品質記録、重要機器の保護 |
停電統計だけでは見えない問題
「最近増えたのでは？」を、停電統計だけで判断しない
現場では、 「最近、瞬低や瞬停が増えているのではないか」 「これは自社設備の問題なのか、電力系統側の問題なのか」 という疑問が自然に生まれます。 公式統計としては、OCCTOの 電気の質に関する報告書 で周波数・電圧・停電の実績を確認できます。
ただし、同報告書で見えるのは、主に周波数時間滞在率、電圧維持範囲の逸脱、供給支障件数、 低圧電灯需要家の停電実績です。 数十ms〜数秒の瞬低・瞬断、復電時の電圧変動、再エネ流入による電圧変動、サージなどは、 停電統計だけでは十分に捉えきれない場合があります。
電力会社側のデータでは「停電なし」と扱われても、需要家側では 「PLCが落ちた」「PoEスイッチが再起動した」「サーバが止まった」「インバータがトリップした」 という形で、統計に表れにくい電力品質トラブルが表面化します。
そのため、瞬低・瞬停・電圧上昇・サージを評価するには、停電時間だけでなく、 発生時刻、電圧変動、停止した機器、UPSログ、PLC・インバータ・PoE機器のログ を重ねて確認する必要があります。
まず確認するのは、発生時刻・電圧変動・止まった機器です
瞬低、電圧上昇、サージは、発生した瞬間だけを見ても原因が分かりにくいことがあります。 重要なのは、電力品質の一次データと、設備側の停止ログを重ねて見ることです。
確認するデータ
- 発生時刻：いつ電圧が下がったか、高くなったか
- 電圧変動：瞬低、瞬断、電圧上昇、サージのどれか
- 停止した機器：PLC、インバータ、PoEスイッチ、通信機器、サーバなど
- 設備ログ：PLC、インバータ、UPS、PoE機器、サーバのイベント履歴
- 施設側条件：相バランス崩れ、負荷不平衡、大容量機器の起動、復電時の突入電流
参考資料
瞬低対策の基礎資料：電気協同研究 第67巻 第2号
瞬低（瞬時電圧低下）を実務的に理解するうえで重要な資料として、 一般社団法人電気協同研究会の 第67巻 第2号『電力系統瞬時電圧低下対策技術』 があります。
本資料は、電力系統における瞬時電圧低下の発生状況、機器への影響、需要家側・系統側の対策技術を整理した専門資料です。
この資料のポイント
- 実態のフィールド調査： 全国の観測地点で得られた実測データを基に、日本国内でどの程度の頻度・規模で瞬低が発生しているかを整理しています。
- 原因の特定： 瞬低を引き起こす送電線事故の多くが雷に起因することなど、発生原因を統計的に整理しています。
- 負荷特性の変化： 需要家側の機器がインバータ化・精密化したことで、瞬低時に負荷機器が脱落しやすくなる課題を扱っています。
- 対策技術の提示： 電力会社側の系統対策だけでなく、需要家側での瞬低対策装置、UPS、保持時間設計などの考え方を整理しています。
なお、電力中央研究所の研究報告 『負荷機器個別の静特性・脱落特性を活用した住宅部門・業務部門における負荷特性の推定』 でも、負荷機器のインバータ化に伴う瞬低時の負荷脱落量増加の懸念に関する参考文献として、 電気協同研究 第67巻第2号『電力系統瞬時電圧低下対策技術』が引用されています。
原因切り分け
電力品質を記録し、原因を切り分ける
瞬低・電圧上昇・サージは、発生時刻、電圧変動、停止した機器のログを重ねて確認することで、 系統側の問題か、施設内の負荷・相バランス・保護設計の問題かを切り分けやすくなります。
Power Quality
瞬低・瞬停はなぜ増えたのか？
電圧低下・瞬断・復電時の変動を一次データで確認し、電源品質の変化を感覚ではなく記録で判断します。
電源品質の記事を読む →
Load Imbalance
相バランス崩れ・負荷不平衡を見る
単相三線の相バランス崩れは、電圧変動や重要機器の不安定動作につながります。 大容量機器はAC200Vへ、重要機器はDC化・PoE化へ切り分けます。
相バランスの記事を読む →
Report
日本の電気は本当に安定しているのか？
日本の電気は本当に安定しているのか？ ――電力広域的運営推進機関（OCCTO）「電気の質に関する報告書」から読む、停電統計と現場のズレ
電気の質に関する報告書記事を読む →
対策は「止まる対策」と「壊れる対策」に分ける
瞬低と電圧上昇・サージでは、守るべきリスクが異なります。 瞬低は機器停止を防ぐために保持時間を設計します。 電圧上昇やサージは、機器破損を防ぐためにSPD、接地、絶縁、電源品質記録を確認します。
止まる対策：UPS・DC保持・PoE保持
PLC、制御盤、PoEスイッチ、通信機器など、停止・再起動すると復旧作業が発生する機器は、 UPS、DC保持、PoE保持により、必要な時間だけ電源を切らさない設計にします。
電気の質に関する報告書を読む
電力広域的運営推進機関（OCCTO）が毎年公表する周波数・電圧・停電の公式報告書です。 瞬低・瞬断・サージが統計上見えにくい理由も整理します。
FAQ
- Q. 瞬低（瞬時電圧低下）とは何ですか？
- 瞬低は、電圧が一時的に大きく低下する電力品質トラブルです。 停電ではなくても、PLC・インバータ・PoEスイッチ・通信機器が停止・再起動・トリップすることがあります。
- Q. 瞬低と瞬停は同じですか？
- 厳密には異なります。瞬低は電圧が低下する現象、瞬停は電源が一瞬途切れる現象です。 ただし現場では、どちらも機器停止や再起動につながるため、 「何が止まり、何秒守る必要があるか」で対策を考える方が実務的です。
- Q. 電圧が低い問題と高い問題は、何が違いますか？
- 電圧が低い瞬低・瞬断では、機器停止、再起動、低電圧トリップ、ログ欠損が発生しやすくなります。 電圧が高い電圧上昇やサージでは、基板破損、絶縁劣化、発煙・火災リスクなど、 機器が壊れる方向の問題が起きやすくなります。
- Q. 太陽光発電は電圧上昇に関係しますか？
- 地域や設備条件によっては関係します。 天気の良い日中に太陽光発電の出力が大きく、負荷が少ない条件が重なると、 数分から数時間単位で電圧が高めに推移することがあります。 これは雷などによる一瞬のサージとは別の電力品質問題です。
- Q. まず何を記録すべきですか？
- 発生時刻、電圧変動、停止した機器、UPSログ、PLC・インバータ・PoE機器のログを記録します。 電力品質の一次データと設備ログを重ねることで、系統側の問題か設備側の問題かを切り分けやすくなります。
