用語集 / 電源品質 / 瞬時停電
瞬停とは？発生直後の確認・復旧・再発防止
よみ： しゅんてい
瞬停で設備が止まったら、まず停止時刻と機器ログを保存し、 電力会社の履歴と照合します。安全に復旧した後、 止めてはいけないPLC・通信機器をUPSで保護します。
FIRST RESPONSE
瞬停が起きたら、最初に確認すること
安全を確保し、ログが上書きされる前に停止時刻を記録します。 次に、停止した機器と警報内容を確認し、 電力会社の履歴、受電点データ、PLC・通信機器のログを 同じ時刻で照合します。
瞬停（瞬時停電）とは
瞬停とは、電力の供給がごく短時間途切れる現象です。 照明では気づかない程度でも、 PC、PLC、インバーター、ルーター、 PoEスイッチ、監視装置などが 停止・再起動することがあります。
瞬停と似た言葉に 瞬低（瞬時電圧低下） があります。 瞬停は電力供給が一時的に途切れる現象、 瞬低は供給が続いていても 電圧が大きく低下する現象です。 厳密には異なりますが、 どちらも設備停止の原因になります。
| 現象 | 電気の状態 | 主な影響 |
|---|---|---|
| 瞬停 | 電力供給がごく短時間途切れる | 停止、再起動、通信断 |
| 瞬低 | 電圧が一時的に大きく低下する | リセット、トリップ、誤動作 |
| 停電 | 電力供給が継続して停止する | 設備・業務の長時間停止 |
実務では現象名だけでなく、 何が止まったか、復旧に人手が必要か、 何ミリ秒から何秒守れば停止を防げるか を確認します。
症状別切り分け
まず「何が止まったか」から確認する
瞬停・瞬低の対策は、 電気現象の分類だけで決めるものではありません。 実際に止まった機器、停止した系統、 復旧に必要だった操作から確認する方が、 対策範囲を早く絞り込めます。
電圧低下による機器停止やトリップを詳しく確認する場合は、 瞬低（瞬時電圧低下）の確認手順 も参照してください。
工場・PLC・制御盤が止まる
PLC、I/O、制御PC、インバーターが一瞬の電圧低下で停止する場合は、制御電源、切替時間、保持時間から確認します。
Wi-Fi・PoE・HUBが落ちる
通信障害は電波だけでなく、PoEスイッチ、HUB、ルーター、無線APの瞬停・瞬低による再起動でも発生します。
UPSを入れているのに止まる
UPSがあっても、切替時間、保持時間不足、過負荷、老朽化、復電時の突入電流、通信経路の見落としで停止します。
原因をデータで切り分ける
瞬停・瞬低が系統側か設備側かを判断するには、電源品質、受電点ログ、機器ログ、一次データの時刻照合が必要です。

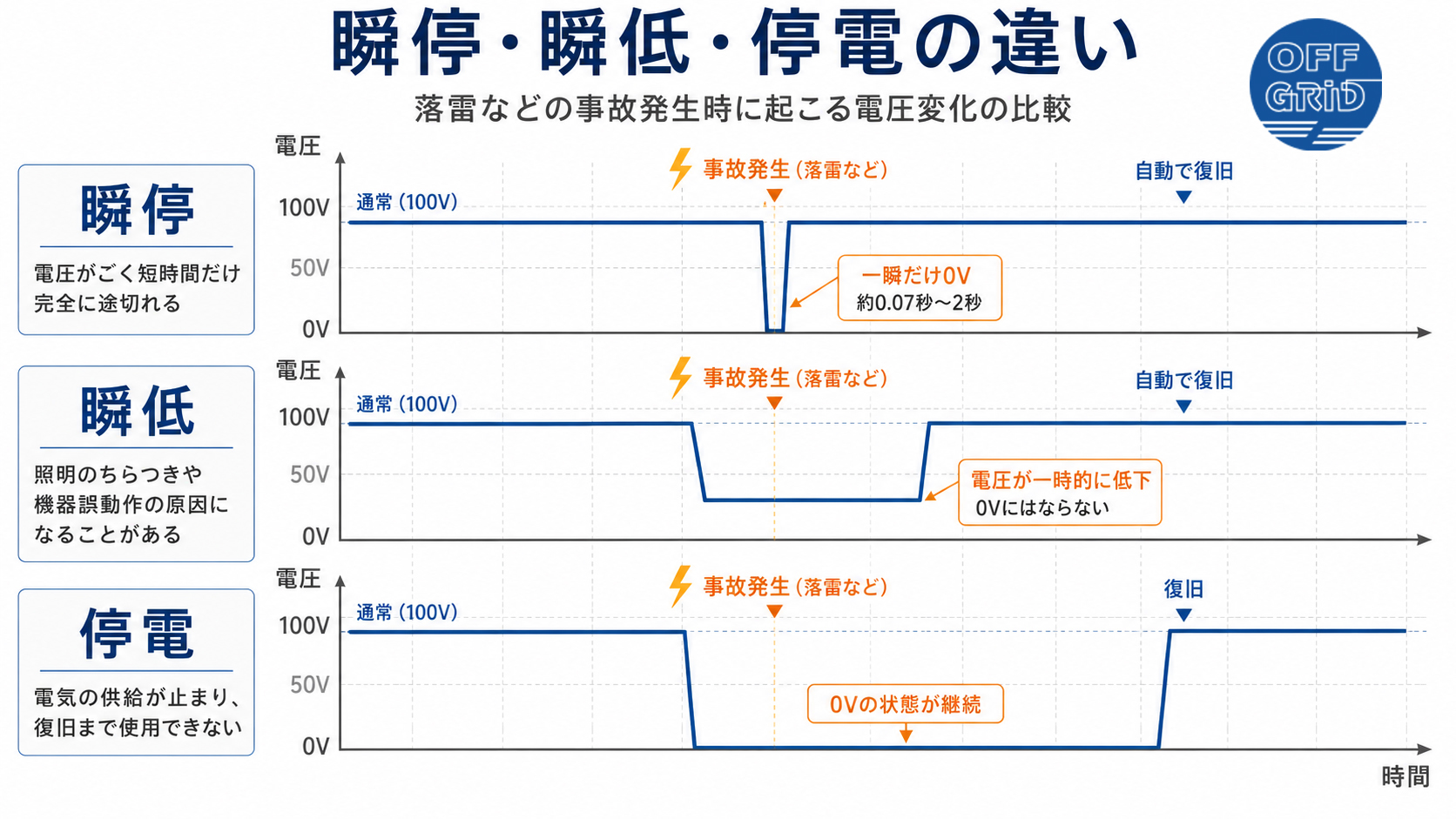

瞬停・瞬低・停電は、設備への影響で区別する
JISで「1分以内の極めて短い停電」と定義される電源断。落雷などで送電線が一時遮断され発生。短時間でもPLCやインバータが停止しラインが止まる。
電力供給が完全に途切れたか、 電圧が一時的に低下しただけかは、 原因調査では重要です。 しかし、設備対策では、 機器が停止したか、再起動したか、 自動復帰できたか が重要になります。
瞬停
電力供給が一時的に途切れます。 PC、通信、制御装置などが 停止・再起動することがあります。
瞬低
電力供給は続いていても電圧が低下し、 電源監視回路や保護装置が 動作することがあります。
停電
電力供給が長時間停止し、 非常用電源、燃料、縮退運転を含む 対応が必要になります。
したがって、瞬停対策は、 「瞬停だったか、瞬低だったか」という名称だけで決めず、 対象機器の許容瞬断時間と必要な保持時間 を基準に設計します。
瞬停や瞬低の発生そのものを、 需要家側で完全に防ぐことはできません。 そこで、止めてはいけないPLC、通信、監視、 制御、記録装置を切り分け、 可搬型UPS によって無瞬断化します。 これにより、一瞬の電源事象を 長時間の設備停止へ拡大させない構成をつくります。
瞬停が重大インシデントの入口になる
瞬停そのものは数ミリ秒から数秒でも、 制御、通信、監視、データ記録が停止すると、 ライン停止、品質確認、手動復旧、 再起動、顧客説明などへ影響が広がります。
一つの電源停止が複数の設備や業務へ連鎖する場合、 電源や通信が SPOF（単一障害点） になっている可能性があります。
関連用語： 重大インシデントとは？
「瞬停」のあと、何を確認すればよいか
瞬停が起きた直後に確認すべきことは、 原因の断定より先に、 外因か内因か、 そして 何を何秒守れば停止を防げるか です。
-
停止時刻を確定する
電力会社の通知、監視システム、 PLC、インバーター、サーバー、 通信機器の時刻を確認します。 -
何が止まったかを確認する
PLC、制御盤、モーター、通信、 PoE、サーバー、監視、記録装置を切り分けます。 -
安全と復旧を優先する
危険源を隔離し、重要設備から順に復旧します。 原因究明の前にログが上書きされないよう注意します。 -
外因か内因かを切り分ける
電力会社の履歴・通知と、 自社受電点、保護継電器、設備ログを照合します。 -
必要保持時間を決める
停止を防ぐだけでよいのか、 安全停止、復旧判断、代替電源接続まで 継続する必要があるのかを決めます。
- 一般・低圧受電： 照明、PC、ルーターが同時に停止したか確認する。
- 高圧・特別高圧： 瞬低通知、受電点データ、保護継電器ログを確認する。
- 工場・物流： PLC、WMS、PoE、検査、記録、仕掛品への影響を確認する。
- 医療・介護・施設： 利用者の安全、医療機器、通信、監視、給排水への影響を確認する。
電力会社の瞬低履歴・通知を確認する
発生した事象が 系統要因 なのか、 自社設備要因 なのかを切り分けるには、 電力会社の公開情報または契約者向け通知を確認します。
中部電力エリアの考え方
エリアや事業者の方針によっては、 一般公開の履歴ではなく、 高圧・特別高圧の契約者に対する 個別通知へ重点が置かれる場合があります。 一般向け停電情報は一定時間以上の停電を主対象とし、 瞬低のリアルタイム情報を 一般公開しない場合があります。
確認の順番
- 電力会社の履歴・一覧
- 契約者向け通知
- 受電点の電源品質記録
- 保護継電器・イベントレコーダー
- PLC・インバーター・通信機器のログ
同時刻に広域で発生していることが確認できれば、 原因追及に時間を使いすぎず、 必要保持時間の設計へ進めます。 広域側の痕跡がない場合は、 盤内電源、接点、負荷変動、 保護動作など設備側を重点的に確認します。
事後の原因確認には、自社受電点の一次データが必要
電力会社の履歴や通知だけでは、 自社設備へ実際に入力された電圧や、 どの機器が先に停止したかまでは確定できません。 事象発生後の原因切り分けと再発防止には、 スマートメーター で記録した電圧、電流、周波数、電源品質の一次データを、 PLC、インバーター、通信機器のログと照合します。
通知直後、工場担当者はどう動くか
瞬低通知を受け取る電気主任技術者や施設管理担当者は、 直後に 生産ラインの停止状況 と 設備の安全 を確認します。 原因究明より先に、 安全確保と停止損失の最小化を優先します。
-
現場の被害状況を把握する
モーター、コンプレッサー、ロボット、 制御PC、サーバー、通信、監視、 防災設備の停止・警報を確認します。 -
設備の安全を確保する
電圧が戻っても、多くの設備は 安全のため自動再起動しません。 インターロックを確認し、 起動電流を考慮しながら重要設備から復旧します。 -
被害範囲を確定する
仕掛品、品質、検査結果、 ログ欠損、通信断、復旧時間を確認し、 関係部門へ報告します。 -
外因か内因かを照合する
電力会社の通知と、 受電点、保護継電器、PLC、 インバーター、通信機器のログを照合します。 -
次回の停止を防ぐ
発生頻度、停止損失、必要保持時間を整理し、 UPS、直流保持、再始動リレー、 電源品質記録などを検討します。
復旧結果を、次の予防対策へつなげる
復旧後は、停止した機器と必要保持時間を整理します。 重要負荷を 可搬型UPS で局所的に保護することで、 次回の瞬停・瞬低を 設備停止へ拡大させない構成へ移行できます。 据置設備の更新中や故障時には、 代替電源として再配置することもできます。
対策の選び方
止めないための設計手順へ進む
瞬停・瞬低対策では、 「何を何秒守るか」 「既設UPSを活かせるか」 「停止損害に対して投資が見合うか」 を分けて考えます。
0ms / Hold-up Time
0ms切替と必要保持時間
瞬停対策は、容量だけではなく、 切替時間と止めない時間の設計です。
Existing UPS
既設UPSを活かして保持時間を延ばす
既設UPSは買い替えだけでなく、 外部電源や可搬型電源との組合せも検討できます。
VoLL / Business Loss
停止損害から投資判断を組み立てる
復旧時間、仕掛品、再検査、 出荷遅延、人件費を含めて損失を算定します。
Factory / Line Stop
工場ラインを瞬停から守る
PLC、制御盤、通信、検査、 工程ログの優先順位から電源を設計します。
参考資料
瞬低・瞬停対策を技術資料で確認する
瞬低の発生状況と対策技術を詳しく確認する資料として、 一般社団法人電気協同研究会の 第67巻第2号 『電力系統瞬時電圧低下対策技術』 があります。 電力系統、需要家設備、負荷機器の観点から 対策を検討するための技術資料です。
FAQ
瞬停と停電の違いは何ですか？
瞬停は、電力供給がごく短時間途切れる現象です。停電は、電力供給が一定時間以上継続して停止する現象です。瞬停は短時間でも、PC、PLC、インバーター、通信機器などを停止・再起動させることがあります。
瞬低（瞬時電圧低下）と瞬停は同じですか？
同一視されがちですが、厳密には異なります。瞬低は電圧が一時的に大きく低下する現象で、電力供給そのものは継続している場合があります。ただし、機器側は電圧低下でもリセットやトリップを起こすため、実務では何が止まったか、何ミリ秒から何秒の保持が必要かで対策要件を決めます。
電力会社の瞬低履歴はどこで確認できますか？
地域によって提供形態が異なります。公開ページで瞬時電圧低下の履歴や一覧を提供している例もあれば、高圧・特別高圧の契約者向け個別通知に重点を置く例もあります。電力会社の情報と自社の受電点データ、設備ログを同じ時刻で照合してください。
中部電力エリアで瞬低履歴が一般公開されていない場合はどうしますか？
エリアや事業者の運用によっては、一般公開ではなく契約者向け個別通知を中心とする場合があります。契約サービス、受電設備の保護継電器ログ、電力品質計測、設備側ログを確認し、同時刻の記録を照合します。
瞬停は雷が多い地域だけの問題ですか？
落雷は代表的な原因ですが、系統切替、事故除去、設備側の保護動作、突入電流、負荷変動、接触不良などでも瞬停や瞬低は発生します。
瞬停が発生したとき、まず何を記録しますか？
止まった時刻、停止した機器、警報内容、復旧に要した時間を記録します。可能であれば、受電点の電圧、電流、周波数、電源品質と、PLC、インバーター、通信機器などのログを同じ時系列で保存します。
瞬低通知を受け取った直後、工場担当者は何をしますか？
停止や警報の有無を確認し、人命と設備の安全を確保します。次に重要設備から順に復旧し、仕掛品、品質、ログ欠損、復旧時間を確認します。その後、電力会社の通知と受電点・設備ログを照合し、再発防止策を検討します。
工場の瞬停対策はどうすればよいですか？
止めてはいけない負荷を特定し、その機器の許容瞬断時間、連続出力、ピーク出力、必要保持時間、出力波形、接地条件を確認します。可搬型UPSで重要負荷を無瞬断化し、スマートメーターで発生事象を記録することで、予防、継続、事後分析を一つの対策としてつなげられます。
KEEP OPERATIONS
瞬停を、設備停止にしないために。
瞬停・瞬低、既設UPSの限界、必要保持時間、 電源品質の記録、停止損害まで含めて、 現場を止めない対策を整理します。
可搬型UPSで重要負荷を継続し、 スマートメーターで発生事象を記録することで、 予防、継続、復旧、再発防止を一つの流れとして設計します。
