Scope / Failure Domain

2. 影響範囲から確認する層を絞る

同じ「再起動」でも、1台、複数台、全ポートでは確認する場所が変わります。 最初に影響範囲を固定すると、端末交換を繰り返す前に共通部へ到達できます。

1台・1ポートに限定

PD本体、ファームウェア、LANケーブル、コネクタ、当該ポートのPoEイベントを確認します。

同一系統の複数ポート

共通配線、PoEモジュール、同一PSE電源領域、ポート電力配分を確認します。

複数系統へ同時発生

PSE全体のPoEバジェット、内部電源、温度、入力電源イベントを確認します。

スイッチ本体も再起動

AC入力、上流UPS、ブレーカー、電源品質、スイッチ電源ユニットの記録を優先します。

Night Load / IR / Heater / Maximum Power

3. 夜間再起動は機器状態の変化と照合する

夜間だけ再起動が増える場合は、時刻そのものより、その時刻にカメラ内部で何が変わるかを確認します。 IR照明、ヒーター、ワイパー、PTZ、録画処理など、対象機種が備える機能によって消費電力は変化します。

Axis Communicationsは、ネットワークカメラの仕様でtypical値とmaximum値を分け、 typical値の条件にIR照明やヒーターの状態が関係することを説明しています。 夜間発生を確認した場合は、対象機種の最大消費電力、PSEポートの実電力、イベント時刻を照合します。

機器仕様

typical / max、PoE class、IR・heater条件。

PSE実測

allocated power、actual power、fault、port event。

発生時刻

日没、IR切替、録画処理、再起動時刻を照合。

PoE Budget / Switch Input / UPS Load

4. 増設後はPoEバジェットと入力電力を分ける

PoE機器を増設した後に不安定化した場合は、三つの電力を分けて確認します。 PDへ割り当てるPoE電力、PSEが全ポートへ供給できる総PoE電力、PoEスイッチ本体がAC側から受ける入力電力です。

見る値 役割 確認先
ポート電力 個々のPDへ割り当て・供給する電力。 PSE status、PD class、actual power。
PoEバジェット PSEが複数ポートへ配分できる総給電枠。 メーカー仕様、show / monitor系コマンド。
AC入力電力 スイッチ電子回路、PoE変換損失、PD給電を含む上流側負荷。 実測、UPS load、PDU、電力計。

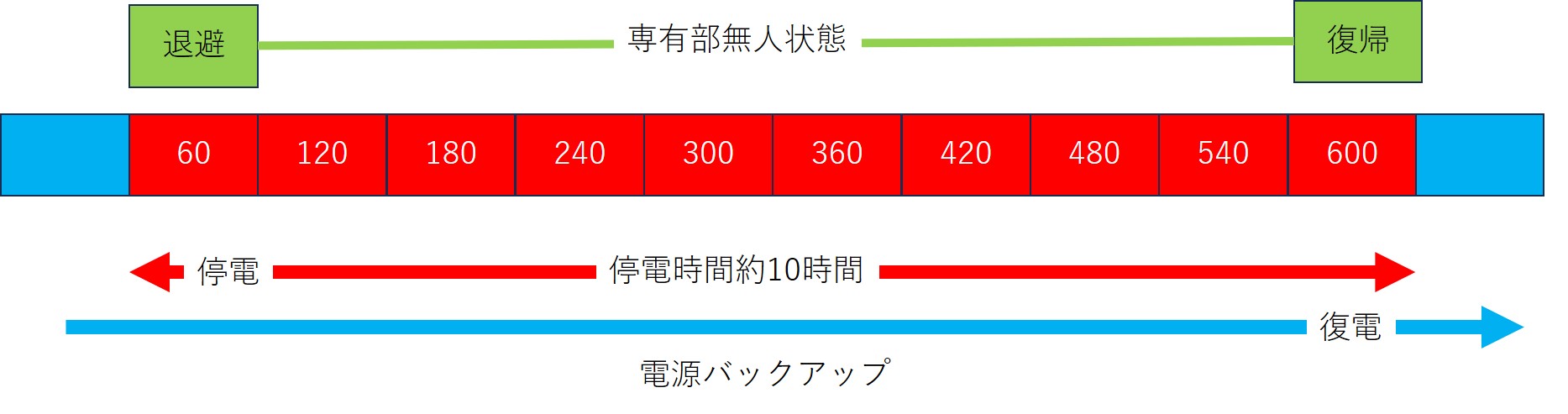

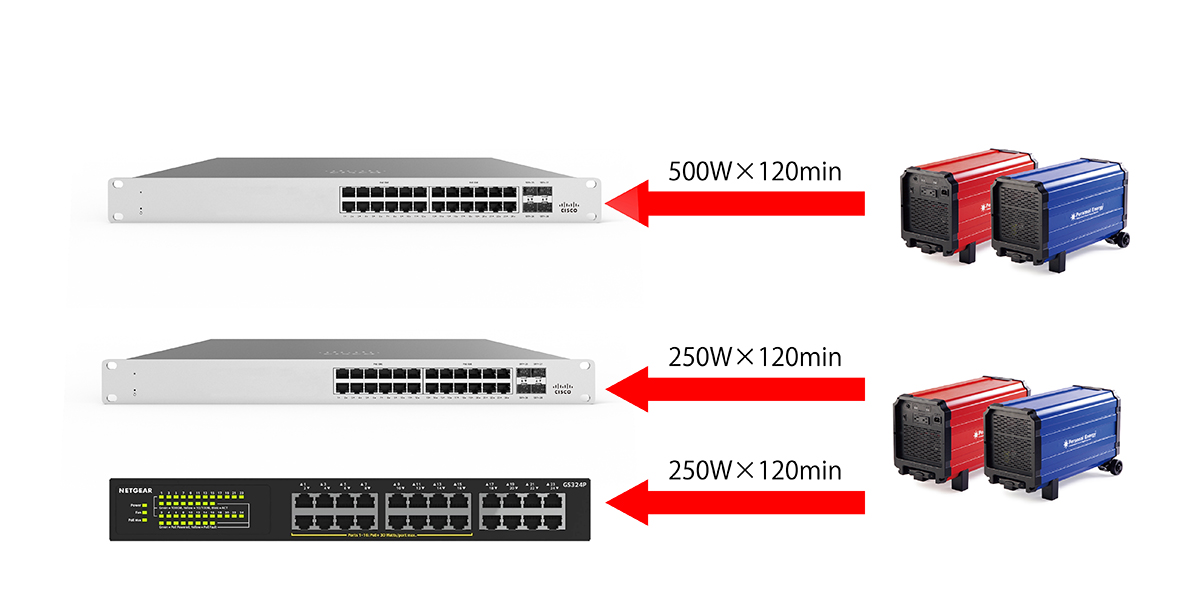

PoEバジェットはPSEの給電枠、上流UPSはPoEスイッチの実入力電力と保持時間から選定する別の設計値です。 機種別の給電上限、装置消費、UPS保持時間の数値比較は、 PoEバジェットと電源品質 で確認します。

All Ports / PSE Common Power / AC Input

5. 全ポート停止はPSE共通部と入力電源を確認する

複数または全PoEポートが同時に給電を失い、PoEスイッチの再投入で復旧する履歴では、 共通電源領域の確認優先度が上がります。 PSE内部のPoE電源、スイッチ電源ユニット、AC入力、上流UPSのイベントを確認します。

CiscoのPoEトラブルシューティング資料でも、全ポートまたはポート群の給電停止、 電力予算、過電流、ケーブル、AC電源擾乱を分けて確認する手順が示されています。 AC側の短時間擾乱では、PoE機能のみが停止する場合と、スイッチ全体が再起動する場合があります。

PoE機能だけ停止

PSE内部電源、PoE fault、電力配分、PoE module eventを確認します。

スイッチ全体が再起動

AC入力、UPS出力、PDU、スイッチPSU、温度・保護ログを確認します。

Primary Data / Event Correlation

6. 一次データから最初に状態を失った層を特定する

時刻同期された端末、PSE、ネットワーク、UPSの記録を照合します。 イベントの先後関係を確認し、最初に状態を失った層を特定します。

層 記録 見る点
PD system log、uptime、再起動理由、最大消費電力 端末自身が再起動した時刻。
Ethernet link down/up、error、speed negotiation 物理リンクが先に失われたか。
PoE allocated / actual power、class、fault、power cycle PSEが給電を停止・再開した時刻。
PSE本体 system uptime、PSU、temperature、reload reason 共通部またはスイッチ全体が状態を失ったか。
上流電源 UPS event、入力・出力電圧、load、PDU event PSE入力より上流で電源変化が先行したか。

瞬低・瞬停の詳細な確認は、 電源品質の一次データ と合わせて確認します。

Field Observation / Rebooting Cameras

7. 現場観測：60台のうち一部で再起動した事例

当社が確認したテナントオフィスの事例では、同時期に導入した約60台のPoEネットワークカメラのうち、 一部のカメラで再起動が繰り返されました。 メーカー解析を終えた後、現場ではPoE給電とネットワーク側の記録確認へ進みました。

観測された現象

  • 夜間帯に再起動頻度が上がった。
  • 再起動は一部のカメラ・系統に偏った。
  • 再起動前後にDHCP再取得とリンク変化を確認した。
  • PoE全ポートの給電停止と、スイッチ再投入後の復旧を一度確認した。

この記録から次に確認すること

  • 対象ポートのPoE eventとactual power。
  • 他ポートとの同時性。
  • スイッチ本体のuptimeとPSU event。
  • 上流UPSの入力・出力event。

この事例では、症状から原因候補を絞り、端末解析からPSE・入力電源へ確認範囲を広げました。 現場記録を、起点特定のための一次データとして扱います。

Diagnostic Decision

8. 最終判断：PD、ポート、PSE、上流電源のどこを見るか

観測結果 確認優先度が上がる層 次の確認
1台・1ポートに限定 PD / cable / port 端末log、ケーブル交換、port PoE event。
複数ポートへ同時発生 PoE budget / PSE common 総PoE電力、module、PSU、temperature。
PoE全体停止、switchは稼働 PSE power subsystem PoE PSU、fault、power allocation。
switch本体も再起動 AC input / UPS / PSU UPS event、入力・出力電圧、PDU、reload reason。

数値としてPoEバジェットとUPS保持時間を確認する段階はarticle-057、 PoEスイッチの上流電源を長時間保持する設計はarticle-058へ進みます。

Evidence / References

9. 根拠・確認資料

PoEの規格構造、PSE診断、カメラの消費電力条件、当社の現場観測を分けて確認します。

規格一次資料

IEEE 802.3 Ethernet Standard / Power over Ethernet

Power over EthernetでPSEとPDを区分し、受電機器の検出、分類、電力要求・割当を標準化していること。PoEの診断ではPSE側とPD側を分けて確認する基礎となる。

メーカー技術資料

Cisco - Troubleshooting Power over Ethernet (PoE)

PoE電力予算、過電流、ケーブル、単一ポート、複数・全ポート停止、AC電源擾乱を切り分けて確認する診断手順が示されていること。

改訂履歴

条件更新
PoEカメラ再起動を、PD・配線・PoEポート・PSE共通部・入力電源の各層へ分け、影響範囲と時刻同期ログから起点を特定する診断記事へ全面改訂。夜間負荷変化、機器増設、全ポート停止の確認順と一次資料を追加。
初版
初版公開。PoEカメラの夜間再起動、増設後の不安定化、リンクフラップ、全ポート停止の現場症状を記録。
