PSE / PD / Power Budget

1. PoEバジェットはPSEからPDへ供給する電力枠

PoEでは、給電側のPSEと受電側のPDを分けて扱います。 PoEスイッチの「PoEバジェット」「Total Available PoE」などの表記は、複数のPDへ配分できる給電能力を示します。

PSE

PoEスイッチ / インジェクタ

PDへ電力を供給する側。ポートごとの上限と装置全体のPoE給電枠を持ちます。

PD

カメラ / AP / 電話 / センサー

PSEから電力を受ける側。接続台数と電力クラスがPSE側の給電量へ反映されます。

したがって、PoEバジェットの値はPDへ配分する電力の確認に使います。 上流UPSの容量は、次に確認するPoEスイッチの入力電力から設計します。

AC Input / Switch Electronics / PoE Output

2. UPSはPoEスイッチのAC入力負荷を支える

上流UPSから見ると、PoEスイッチは一つのAC負荷です。 その入力電力にはスイッチ本体の回路、ファン、電源変換損失、PDへ送るPoE電力が含まれます。

UPS出力
PoEスイッチAC入力
PSE電源変換
複数のPD

同じ380Wや400Wという数字でも、PoE給電枠、電源容量、最大入力電力では意味が異なります。 UPS設計では、機器の仕様書にある入力条件を確認し、運用中の実負荷Wを測定します。

VA / W / Maximum Output

3. UPSはVA表示と最大出力Wを分けて確認する

UPSの機種名や容量区分に1500VAと書かれていても、接続できる有効電力は型式ごとに最大出力Wが規定されています。 例えばSchneider ElectricのSMT1500J / SMT1500RMJ2Uは1500VA、最大出力1200Wです。

確認値 用途 設計で使う場所
1500VA UPSの皮相電力容量 機種区分・負荷条件の確認
1200W メーカー公表の最大出力W 接続負荷の上限確認
400W / 600W / 800W... 実際にUPSへ接続する負荷 ランタイム確認

VAから一定割合を掛けてWを推定する方法は使わず、対象UPSの仕様書に記載された最大出力Wをそのまま使います。

Manufacturer Specifications

4. 代表機種の仕様値を同じ欄で比較する

メーカー資料に掲載されたPoE給電能力と装置側電力を同じ表へ置くと、数値の役割が明確になります。

機種 PoE給電 装置側電力 読み方
NETGEAR GS324PP PoEバジェット 380W 最大 400W / 待機 10W PoE給電枠380Wと、装置全体の最大消費400Wが別に示されている。
Ubiquiti USW-Pro-24-PoE Total PoE Availability 400W 電源 450W / PoE出力を除く最大 50W PoE給電枠、本体消費、電源容量が別の仕様値として公表されている。
Cisco Meraki MS355 UPoE 740W Power Load 110W / 1793W（idle / max） 高機能構成では、PoE給電能力と装置最大負荷の差が大きい。型式・電源構成を個別確認する。

※各数値はメーカー公表値です。実際のAC入力Wは接続PD、給電状態、電源効率、装置構成等で変化するため、UPS出力側で実測して確定します。

UPS Runtime / Manufacturer Table

5. 保持時間はメーカーランタイム表から確認する

UPSの保持時間は負荷Wによって変わります。 Schneider Electricが公表するSMT1500J / SMT1500RMJ2Uの標準値では、負荷増加に伴って保持時間が次のように短くなります。

UPS負荷 標準バックアップ時間 設計上の意味
200W55分1時間近い保持が可能な負荷帯。
400W25分30分要件へ届かない。
600W15分短時間の停電・安全停止向けの時間帯。
800W10分運用継続より復旧準備時間の確保が中心。
1000W7分停止手順を事前に決める負荷帯。
1200W5分最大出力近傍では保持時間が短い。

ここでは概算の反比例式を使いません。 メーカー公表のランタイム表、実機のバッテリー状態、現場負荷を組み合わせて必要時間を確認します。

Measurement / PoE Load / UPS Load

6. 現場では入力WとPoE実負荷を同時に記録する

UPS設計に使う値は、PoEスイッチの管理画面だけで完結しません。 PSE側のPoE割当・実給電と、UPS側の出力Wを同じ時刻で確認すると、下流給電と上流入力の関係を追跡できます。

記録する値 確認目的
PoE allocated / actual powerPDへどれだけ電力を配分・供給しているか。
PoEスイッチAC入力W上流電源が実際に支える負荷を確認する。
UPS出力W / 負荷率最大出力に対する余裕を確認する。
UPSイベント / バッテリー状態停電・瞬低時の電源経路と実保持時間を確認する。
PD台数・運転状態IR、ヒーター、無線負荷等の状態変化と電力を照合する。

30 / 60 / 120 Minutes

7. 30分・60分・120分を必要負荷Wから確認する

保持時間の要求が先に決まっている場合は、現場負荷Wをランタイム表へ当てます。 例えばSMT1500J / SMT1500RMJ2Uでは400W時の標準値が25分です。 400Wを30分保持する要求では、標準内蔵バッテリーの公表値を超えます。

30分

必要負荷Wを基準に機種を選ぶ

対象UPSの30分時点の許容負荷をランタイム表から確認する。

60分

内蔵電池で届く負荷帯を確認する

200Wでも標準55分の例があり、負荷次第で外部電池や上流電源が必要になる。

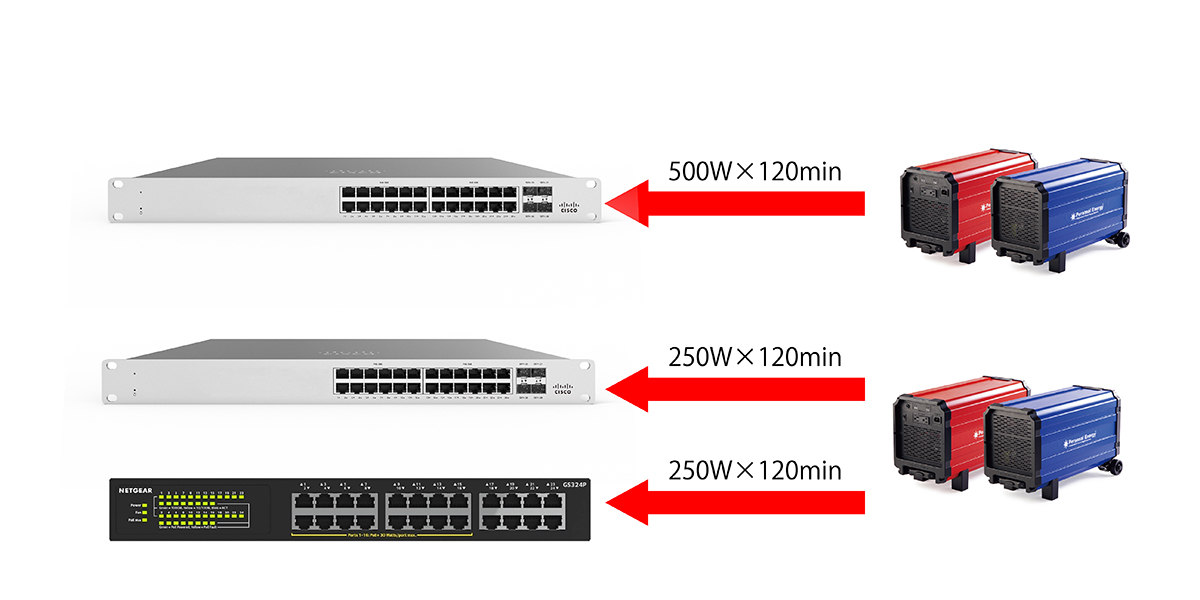

120分

長時間電源を別レイヤで確保する

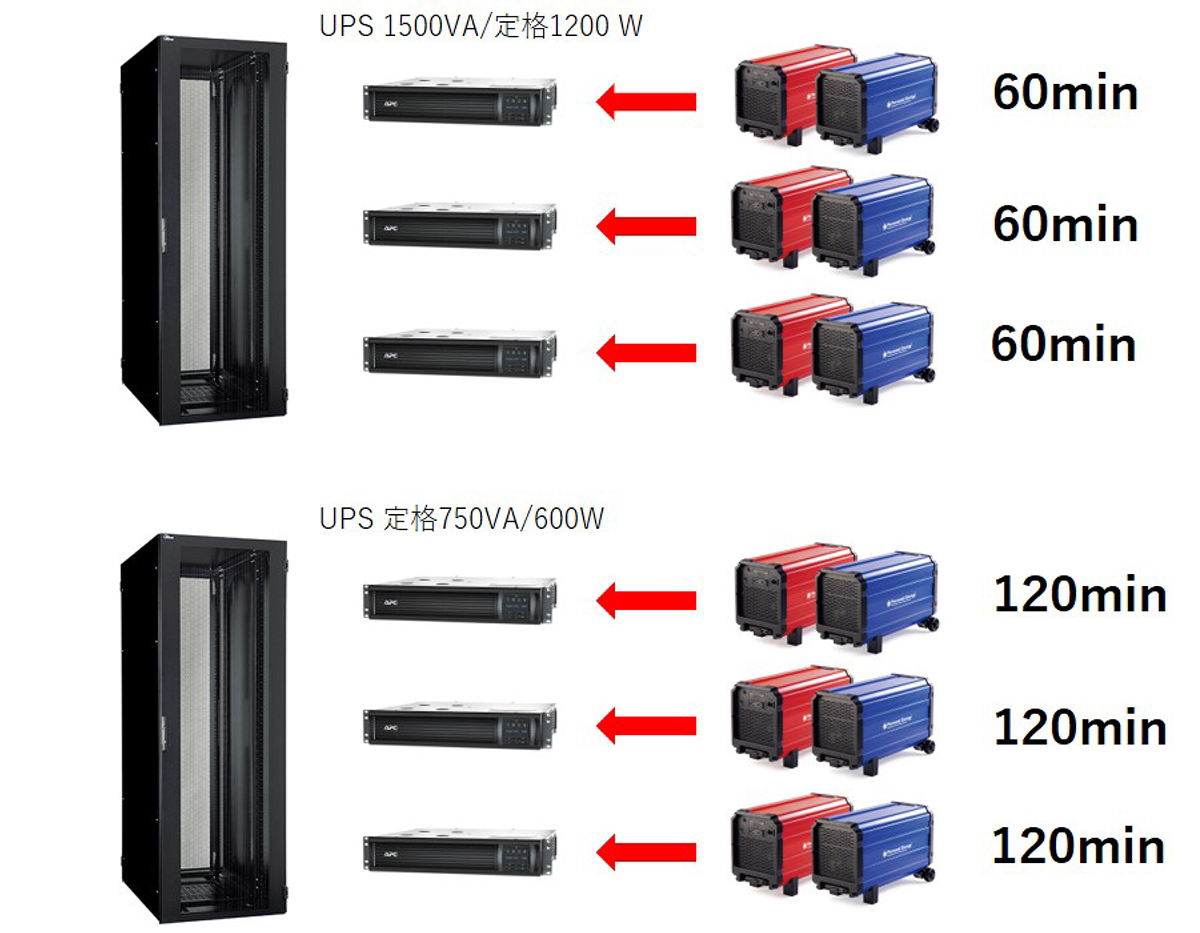

既設ラックUPSの瞬断対策を活かし、上流側で長時間保持する構成も検討対象になる。

長時間化の具体的な構成は、次のarticle-058で扱います。

既設ラックUPSと上流電源を組み合わせてPoE設備の保持時間を延長する構成
既設UPSの役割を残し、上流側で必要な保持時間を追加する構成へ接続できる。

Design Decision

8. 最終判断：四つの数値を一つの電源設計へつなぐ

PoEバジェット

PSEからPDへ配分できる電力枠を確認する。

AC入力電力

UPSが実際に支えるPoEスイッチの負荷Wを確認する。

UPS最大出力W

現場ピーク負荷を継続して供給できる型式を選ぶ。

保持時間

実負荷Wに対応するメーカーランタイムと実測値で確認する。

この四つを一つの数値へまとめると設計条件が失われます。 給電能力、入力負荷、UPS出力、運転時間をそれぞれ確認し、最後に同じ電源系統としてつなぎます。

Evidence / References

9. 根拠・確認資料

PoE規格、各PoEスイッチの給電・消費電力仕様、UPSの最大出力とランタイムをメーカー一次資料で確認します。

メーカー一次資料

NETGEAR GS324P / GS324PP / GS348PP Data Sheet

GS324PPはPoEバジェット380W、最大消費電力400W、待機時10Wと公表され、PoE給電枠と装置入力電力が別の数値で示されていること。

メーカー一次資料

Cisco Meraki MS355 Datasheet

MS355シリーズはUPoE 740W対応、Power Loadはidle 110W / max 1793Wと公表され、PoE給電能力と装置側最大負荷が大きく異なる構成例があること。

改訂履歴

条件更新
PoEバジェット、PoEスイッチAC入力電力、UPS最大出力W、保持時間を分離した電源設計記事へ全面改訂。主要PoEスイッチのメーカー仕様とSmart-UPS公式ランタイム表を一次資料で再確認し、従来の概算式・一般化した劣化率・推定保持時間を置き換えた。
初版
初版公開。PoEバジェットとUPS容量、保持時間の関係を代表機種の数値で解説。
