はじめに：12年残った「聞こえるか聞こえないか」のノイズ

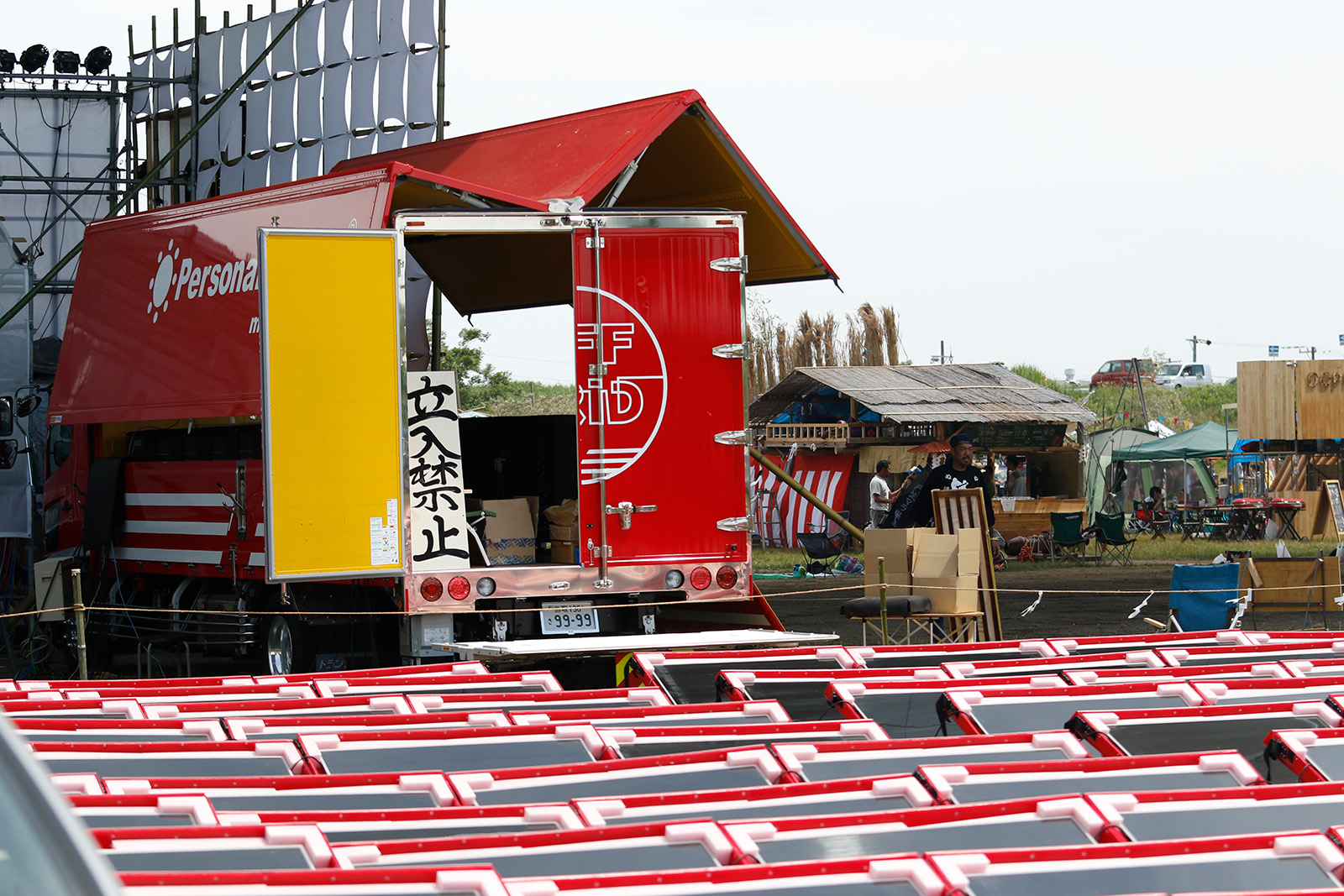

橋の下世界音楽祭は、音楽、舞台、仮設、照明、音響、電源が一体となる現場です。 屋外であり、長時間であり、多数の機材と人が行き交い、商用電源を前提にしない運用も求められます。 当社はこの現場で、Personal Energy によるオフグリッド電源を提供してきました。
そこで長く残っていた課題が、10kHz〜20kHz帯に現れる「キーン」という高域ノイズです。 明確なハムノイズではない。 電源が落ちるわけでもない。 常に誰にでも聞こえるわけでもない。 しかし、聞こえる人には確かに聞こえ、現場の集中力を削る。
このノイズを、単なる電源トラブルとして片付けることはできませんでした。 むしろ12年かけて見えてきたのは、オフグリッド電源がクリーンであるほど、外部の高周波環境が浮かび上がるという逆説でした。
1. Personal Energy の電源構成から見えること
Personal Energy は、オリビン酸リン酸鉄リチウムイオンバッテリーを蓄電池とし、太陽光発電MPPTにより同時充放電を行いながら、テレコムインバーター経由でAC100Vを出力します。 ここで重要なのは、一般的なACアダプタや安価なポータブル電源で問題になりやすい、AC/DCスイッチング電源を電源構成の中心に置いていないことです。
DC/DCコンバーターが関係する部分についても、蓄電池部とインバーター入力部でノイズを受け止める構成になっています。 そのため、出力側で観測されるAC100Vは、純粋にインバーターから生成される交流として評価できます。
| 構成要素 | 役割 | ノイズ考察上の意味 |
|---|---|---|
| 太陽光発電MPPT | 発電状態に応じて蓄電池へ効率よく充電する | 商用電源の品質や外来ノイズから切り離しやすい |
| オリビン酸リン酸鉄リチウムイオンバッテリー | 直流エネルギーを安定して保持する | 電源経路上の大きなバッファとして働く |
| テレコムインバーター | DCからAC100Vを生成する | 音響機器へ供給される交流品質の中心になる |
| AC/DCスイッチング電源 | 本構成では中心的な変換段として搭載しない | 10kHz〜20kHz帯の典型的な疑い先を減らせる |
したがって、波形歪みや高調波の議論は別として、「キーン」という可聴域境界の高周波ノイズを、直ちに電源装置内部のスイッチングノイズと断定するのは早計です。
2. 高調波と高周波ノイズを分けて考える
インバーター電源を使う以上、出力波形、高調波、負荷追従性、接地条件は当然確認すべき項目です。 しかし、今回の論点は50Hz/60Hzのハムノイズや、電源波形の高調波だけではありません。 問題になっていたのは、10kHz〜20kHz帯の「耳の端に刺さる」ような高域ノイズです。
高調波の問題であれば、インバーターの波形、負荷、接地、配線、電源品質の評価に進みます。 しかし、10kHz〜20kHz帯の「キーン」は、スイッチング電源の動作周波数、DC/DCコンバーター、液晶バックライトのPWM制御、デジタルアンプのキャリア漏れ、Wi-FiやBluetoothのバースト通信、そして高周波が音声回路に飛び込んだ後の検波現象まで含めて考える必要があります。
高調波の問題なら、電源波形を見る。 高周波ノイズの問題なら、現場に存在する発振源と、それを拾うアンテナ構造を見る。
3. 音響現場は、いつの間にか巨大なアンテナになる
屋外フェスの音響現場には、長いスピーカーケーブル、マイクケーブル、電源ケーブル、ネットワークケーブルが張り巡らされます。 これらは本来、音声信号や電力を運ぶためのものです。 しかし物理的には導線であり、周囲の電磁波を拾うアンテナとしても振る舞います。
拾われた高周波は、そのまま音として聞こえるわけではありません。 しかし、アンプ回路、プリアンプ、エフェクター、デジタル機器内部の非線形な素子を通過する過程で、検波・復調のような現象が起きると、可聴域または可聴域境界のノイズとして現れることがあります。
| 現場要素 | 起こり得ること | 10kHz〜20kHzノイズとの関係 |
|---|---|---|
| 長い音声ケーブル | 外来高周波を拾う | アンプ入力部で検波され、可聴化する場合がある |
| スピーカーケーブル | 配置や長さによりアンテナ効率が変わる | 向きや束ね方でノイズ量が変化することがある |
| iPad・スマートフォン | Wi-Fi、Bluetooth、画面制御、内部電源が動作する | 通信・輝度・充電状態でノイズ挙動が変わる場合がある |
| Wi-Fiルーター | 2.4GHz / 5GHz帯の通信を行う | 音声回路へ飛び込めば直接音ではなく検波後のノイズになり得る |
| LED照明・ACアダプタ | スイッチング動作を伴う | 可聴域境界やその高調波成分が問題になる場合がある |
問題は、電源がノイズを出していたことではない。 むしろ、現場全体がノイズを受信する構造になっていた可能性です。
4. iPad時代のPA現場が持ち込んだ新しい電磁環境
現代のPA現場では、iPadやタブレットによるデジタルミキサーのリモート操作が一般的になりました。 これは非常に便利です。 客席側から音を確認し、フェーダーやEQを調整し、ステージと客席を行き来しながらミックスを作れるからです。
一方で、iPadやスマートフォンは単なる操作端末ではありません。 Wi-Fi、Bluetooth、液晶表示、CPU、内部DC/DCコンバーター、充電回路を持つ高密度な高周波機器です。 しかも音響卓、プリアンプ、ケーブル、ワイヤレス機器の近くに持ち込まれます。
フェーダー操作や通信の瞬間には、通信チップの電力制御が変化します。 画面輝度を変えれば、バックライトや表示制御のPWM条件が変わることがあります。 充電中であれば、外部ACアダプタやUSB電源のスイッチングノイズも関係します。
問題は特定メーカーの端末ではありません。 スマートデバイス、Wi-Fi、Bluetooth、スイッチング電源、デジタルミキサーが同じ音響空間に持ち込まれたことで、従来のPA現場にはなかった高周波環境が生まれていることです。
5. 「聞こえる人」と「聞こえない人」が分かれる帯域
10kHz〜20kHz帯のノイズが厄介なのは、年齢や聴力特性によって認識が大きく分かれることです。 若いスタッフには聞こえる。 しかし経験豊富なベテランには聞こえにくい。 その結果、現場で「鳴っている」「鳴っていない」という認識のズレが起こります。
さらに20kHz付近は、音楽にとっても微妙な領域です。 空気感、弦の擦れ、シンバルの余韻、ボーカルのブレス、会場の響きの消え際といった、音の「ふくよかさ」や「質感」に近い成分が存在します。 そこへデジタル機器由来のノイズが重なると、単にキーンという音が聞こえるだけでなく、聴き疲れや違和感として現れることがあります。
デジタル機器にとっては「可聴域の外へ逃がした」つもりのノイズが、音響現場では「音楽の輪郭に触れる」帯域へ落ちてくることがあります。
6. なぜ12年も分からなかったのか
この問題が長く残った理由は、原因が一つに固定されないからです。 電源を変えれば消える場合もある。 ケーブルを動かすと変わる場合もある。 iPadを離すと変わる場合もある。 充電状態やWi-Fi通信状態で変わる場合もある。 しかし、毎回同じ条件で再現するとは限りません。
Hearing Difference
聴こえ方の個人差
10kHz〜20kHz帯は、年齢や聴力特性により認識が分かれます。現場で共通認識を作りにくい帯域です。
Audio Tradition
従来の音響ノイズ対策
音響現場のノイズ対策は、ハム、グランドループ、アース、シールドが中心でした。GHz帯のRF干渉は別領域です。
Off-grid Bias
電源を疑う先入観
インバーターやバッテリー電源が関わると、まず電源が疑われます。しかし外部要因が残る場合もあります。
結果として、現場では「とりあえず離す」「この組み合わせは避ける」「このケーブルは拾いやすい」といった経験知として蓄積され、体系化されにくかったのです。
7. 切り分けは「犯人探し」ではなく、条件を一つずつ変えること
10kHz〜20kHz帯の高周波ノイズは、単一原因に決めつけると見誤ります。 必要なのは、電源、通信、画面、充電、ケーブル、接地、機材配置を一つずつ変え、どの条件でノイズが変化するかを記録することです。
| 切り分け項目 | 確認内容 | 変化が出た場合の読み方 |
|---|---|---|
| iPadを機内モードにする | Wi-Fi / Bluetooth / セルラー通信を止める | 通信波の飛び込み、または通信時の電力制御が疑われる |
| 画面輝度を変える | バックライトや表示制御条件を変える | PWM制御や内部電源の影響を疑える |
| 充電を外す | ACアダプタやUSB電源を切り離す | 充電器・電源ライン由来のノイズを切り分けられる |
| ケーブルの向き・長さ・束ね方を変える | アンテナ条件を変える | 音量や音程が変われば、飛び込み・結合の可能性が高い |
| フェライトコアを試す | 信号線・電源線・機器側根元で比較する | 高周波成分が経路を通っているか判断しやすい |
| FFTで録音・記録する | ノイズの周波数と条件を記録する | 聴感差を、現場で共有できるデータに変えられる |
現場で重要なのは「何が悪いか」を一発で当てることではありません。 どの条件でノイズが変わるかを、再現可能な形で残すことです。
8. フェライトコアは万能ではないが、切り分けには有効
フェライトコアは、ケーブルを通じて侵入する高周波ノイズを抑える手段の一つです。 ただし、どこにでも付ければよいわけではありません。 音響用途では、信号線に対する影響、コア材質、対象周波数、取り付け位置を分けて考える必要があります。
iPad、Wi-Fi、Bluetoothのような高い周波数の飛び込みを疑う場合は、高周波側に向いたニッケル亜鉛系のフェライトコアを試す価値があります。 一方、スイッチング電源の基本周波数に近い数十kHz帯を直接抑えたい場合は、マンガン亜鉛系の領域になりますが、20kHz付近はフェライトコア単体では抑えにくいこともあります。
音を痩せさせないためには、まずノイズ源に近い電源線・通信機器側から試し、最後に音声信号線で慎重に確認する。 これが現場での実用的な順序です。
9. オフグリッド電源の価値は、原因を切り分ける基準点になること
オフグリッド電源は、すべてのノイズを魔法のように消す装置ではありません。 しかし、商用電源から切り離し、電源条件を安定させることで、問題の所在を切り分けやすくします。
電源側の条件が不安定なままだと、ノイズが出たときに、系統電源なのか、発電機なのか、接地なのか、負荷変動なのか、通信機器なのかが見えにくくなります。 一方、Personal Energy のように電源条件を管理できる構成であれば、「電源を整えても残るもの」が見えてきます。
Personal Energy は、ノイズ源ではなく、ノイズの原因を切り分けるための基準点になり得ます。 電源がクリーンだからこそ、現場のアンテナ化が見えるのです。
まとめ：音響現場の電源対策は、電気だけで終わらない
オフグリッド電源は、商用電源から離れるための技術です。 しかし音響現場で本当に必要なのは、商用電源から離れることだけではありません。 スマートデバイス、通信波、デジタル機器、長いケーブル、仮設配線、照明、人体、金属構造物が作る見えない電磁環境を、音響の一部として設計することです。
橋の下世界音楽祭で聞こえた10kHz〜20kHzの「キーン」という音は、単なるノイズではありませんでした。 それは、デジタル化した現場がまだ十分に理解していない、電気と音の境界線から聞こえてきた警告音だったのかもしれません。
電源を整えること。 そのうえで、現場が何を拾っているのかを見ること。 これが、これからの野外音響とオフグリッド電源に必要な視点です。
