1. ユーザートラブルが、「三相から2線を取れば単相なのか」という問いを生んだ
本稿の出発点は、船舶に搭載された当社製DC-UPSのユーザートラブルです。 同じ船内、同じ電源系統に接続されていた3台のDC-UPSが、同時期にアラームを発出し、 モニターおよびデバッガ画面には異常電圧が記録されていました。
現地での実測ではAC入力として約228Vが確認されていた一方で、 一部の機器では内部モニター上、仕様範囲を大きく超える電圧値が表示されていました。 つまり、単に「UPS本体が故障した」と見るだけでは説明しきれず、 前段の電源条件、船内結線、入力検出系、電源切替時の過渡現象まで含めて確認する必要がありました。
その原因を探っていく過程で浮かび上がったのが、 「三相から2線を取れば単相なのか」という問いです。 三相3線母線から任意の2線を取り出せば、相間電圧として220V級の電圧は得られます。 しかし、それは電子電源機器が想定する単相AC230V・L/N/E入力と同じ条件と言えるのか。 本稿は、この問いを起点にしています。
船内図面では、非常配電盤のAC220V-3φ-60Hz三相3線母線から、 UPS1〜UPS3へそれぞれR-S、S-T、R-Tの相間220Vで給電されていました。 船側実務では、三相母線から任意の2線を取り出して単相負荷へ供給することは自然な配電方法です。 この意味で、図面上の給電方式そのものが不自然だったわけではありません。
一方、電子電源機器の単相AC230V・L/N/E入力は、 単に2線間に220V級の電圧があることだけを意味しません。 入力の基準点、Nの有無、対地条件、入力フィルタ、保護回路、検出回路が前提とする条件まで含んだ仕様です。 ここに、船側でいう「単相」と、電子電源機器側でいう「単相」のずれがあります。
Distribution Meaning / Nameplate Meaning / 220V Line-to-Line Input
2. 同じ「単相」でも、配電図が示す条件と機器定格が示す条件は一致しない
船内配電では、三相3線母線から R-S、S-T、R-T のいずれか2線を取り出し、 相間220Vを単相負荷へ供給することが一般的です。 図面上の「単相」は、この配電実務を表す呼び方です。
一方、機器定格における単相AC220V・L/N/E入力は、 単に2線間で220Vが得られることだけを意味するのではなく、 入力の基準点、対地条件、Nの扱い、保護回路や検出回路が前提とする条件まで含んだ表現です。
図面が示していること
三相3線母線から2線を取り出し、相間220Vで単相負荷へ供給する配電方法。
定格が示していること
電子電源機器が受け入れる入力条件。 電圧値に加えて、基準点、対地条件、Nの有無、保護・検出回路の前提を含む。
したがって今回の主題は、同じ「単相」という言葉の是非ではなく、 配電上の呼び方と機器定格上の受入条件が別の層を指していた点にあります。 さらに、三相から単相負荷を取り出す以上、不平衡や対地条件の揺らぎは日常的に起こり得るため、 220Vが出ていることだけでは足りず、異常域を前段でどう吸収・監視・遮断するかが重要になります。
Warning / Line-to-Line Voltage / L-N-E Input
三相から取った2線は単相として動くが、L/N/E単相とは限らない

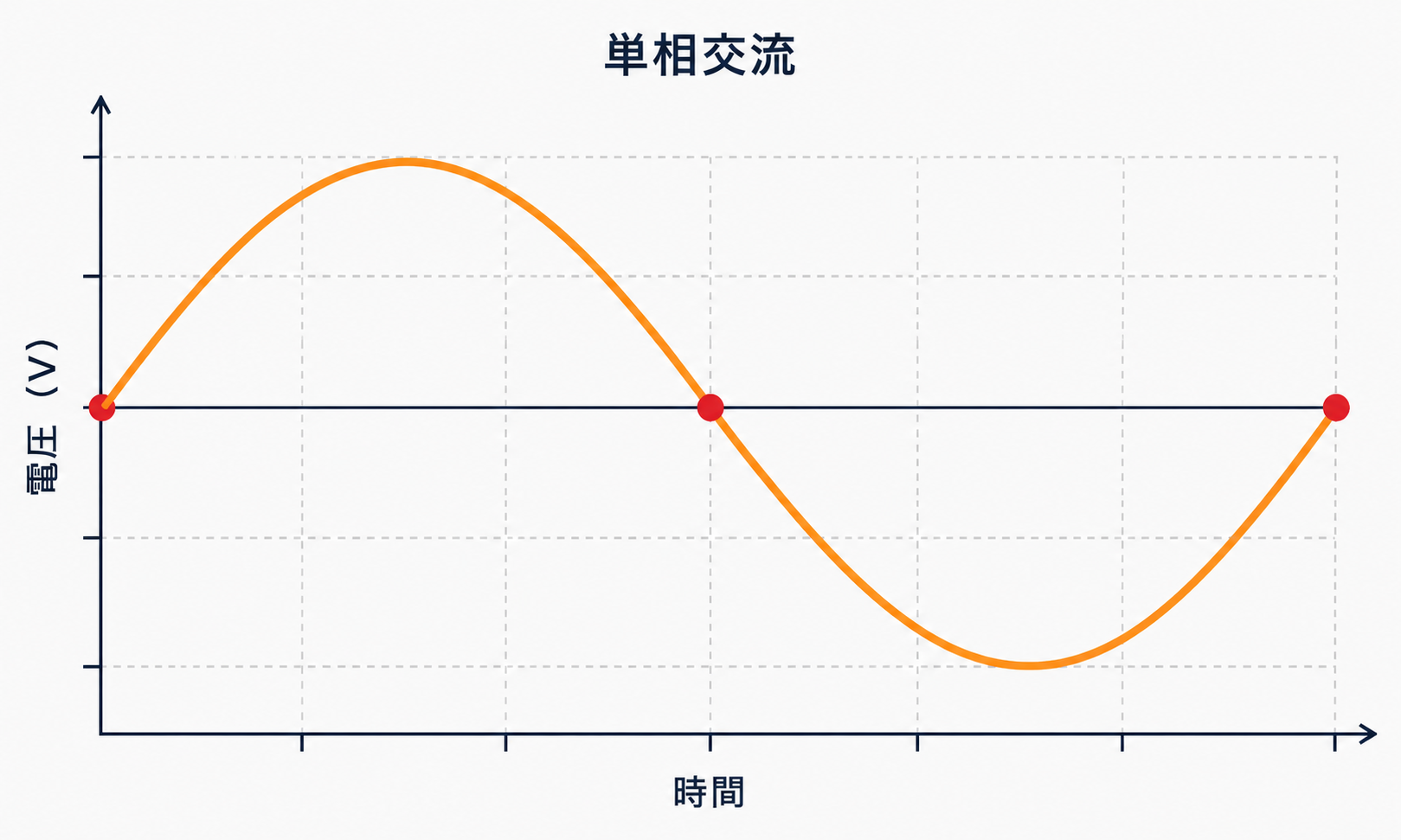

単相交流は、基本的には1つの交流波で電力を送る方式です。 電圧は時間とともにプラス側、ゼロ、マイナス側へ変化し、 波形としては1本の正弦波として表せます。 一般的な単相機器では、この1つの波をL/N/Eという入力条件の中で受け取る前提になっています。

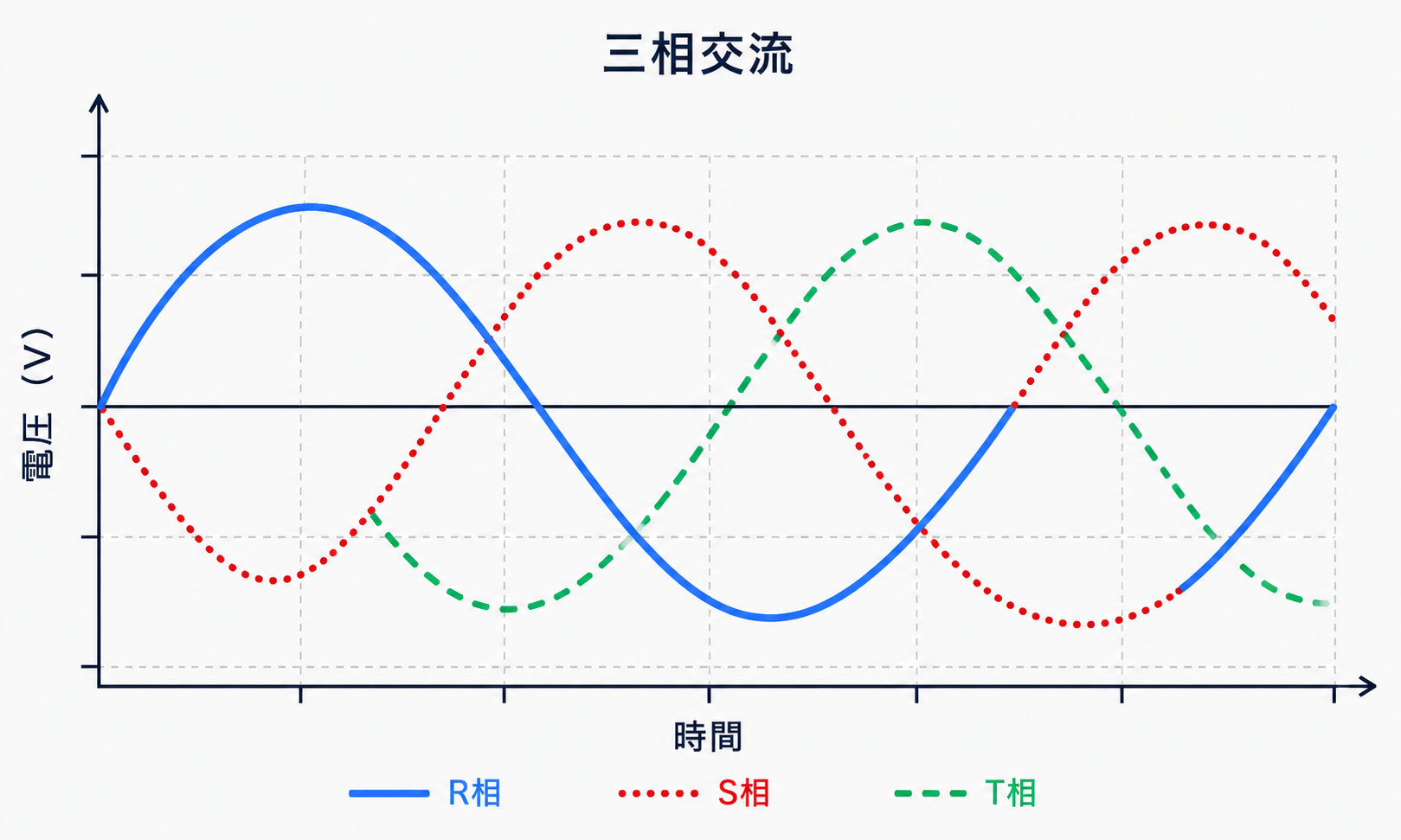

一方、三相交流は、120度ずつ位相がずれた3つの交流波で構成されます。 各相にもそれぞれゼロクロスはありますが、3つの波が時間的にずれているため、 ある相がゼロ付近にあっても、他の相が電圧と電力を担います。 そのため、三相全体としては電力の谷が補われ、モーターの回転力を滑らかに作りやすくなります。
三相の任意の2線間を取り出せば、相間電圧として単相負荷へ電力を供給できます。 船内の三相3線母線からR-S、S-T、R-Tのいずれかを取り出せば、 相間220Vを単相負荷へ供給することはできます。
しかし、それはL/N/E入力機器が想定する「本来の単相」と同じ条件ではありません。 誤解の元は、三相の2線間で単相負荷が動くことと、 単相AC230V・L/N/E入力条件が成立していることを、 同じ意味で扱ってしまう点にあります。
三相相間2線には、LとNという安定した基準関係があるとは限りません。 結線方式、接地方式、非接地系統、対地電圧の状態によって、 電子電源機器が受ける入力環境は大きく変わります。 線間電圧として220Vが得られても、どちらか一方がNとして安定しているとは限らないのです。
不平衡によって各相の基本周波数が別々に変わるわけではありません。 同じ発電機・同じ母線に属する以上、R相、S相、T相の基本周波数は共通です。 変化するのは、各相または各線間の電圧実効値、波高値、位相関係、波形歪み、対地条件です。
従来の照明やヒーターであれば、この程度の変動を吸収できる場合があります。 しかし、UPS、PFC電源、インバーターチャージャー、通信機器、制御電源のような電子機器では、 波高値、ゼロクロス、周波数判定、入力保護、PFC制御が影響を受けるため、 同じ不平衡が入力異常や誤動作として現れることがあります。
三相から2線を取れば、相間電圧としての220Vは得られます。 しかし、それは「単相AC230V・L/N/E入力条件」が成立したことを意味しません。 さらに、1相間への単相負荷の偏りは、三相全体の電圧条件にも影響します。
220V / 230V / Marine Practice / Voltage Margin
3. 220V系が230V側へ寄る理由
今回の事象では、船内図面上の系統はAC220V-3φ-60Hzの三相3線母線でありながら、 実測値は228Vでした。 この228Vという値は、単なる偶然の上振れとして片づけるより、 船舶の220V系が実務上、230V機器を受け入れやすい電圧帯へ寄せて運用されていると見る方が自然です。
船舶では、国内だけで完結する陸上設備と異なり、海外製機器、欧州系の230V機器、 外航船での国際的な電圧体系、寄港地や造船所ごとの電源事情が重なります。 そのため、図面上は220V系であっても、実際の運用電圧が230V側に近づくことがあります。 220V機器だけでなく、230V定格の計測器、制御機器、電源装置、充電器を同じ船内系統で扱うための、 実務上の余裕と互換性の問題です。
ただし、ここで重要なのは、228Vという実測値そのものではありません。 船側の相間220V系が230V付近で運用されていることと、 電子電源機器が要求する単相AC230V・L/N/E入力条件が成立していることは別です。 線間電圧が230V近傍に見えても、Nの有無、対地条件、入力基準点、保護回路や検出回路の前提は、 相間2線給電とL/N/E入力では一致しません。
220V系を230V側へ寄せることには、国際機器との互換性という実務上の意味があります。 しかし、それは相間2線給電が単相AC230V・L/N/E入力と同じ条件になることを意味しません。
Safety Philosophy / Human Protection / 220V Class / Continuity of Service
4. なぜ船内の単相系は230V以下に抑えられるのか
電気設備の電圧は、高くすればするほど同じ電力を少ない電流で送ることができます。 電流が小さくなれば、電線の発熱、電圧降下、送電ロスを抑えやすくなります。 したがって、純粋な効率だけを見れば、電圧を高くする方が有利です。
しかし、船内の照明、コンセント、計測器、制御電源、電子機器のように、 人が近くで扱う回路では、効率だけで電圧を決めることはできません。 対地電圧が高くなるほど、人体が充電部に触れたときに流れる電流は大きくなり、 感電、筋肉硬直、離脱不能、呼吸困難、心室細動に至るリスクが高まります。
IEC 60479-1は、人体や家畜に電流が流れたときの影響を扱う基礎安全規格です。 同規格では、感電の危険性を単なる電圧値ではなく、 人体を流れる電流の大きさ、通電時間、通電経路、人体インピーダンス、皮膚の状態などの組み合わせで整理します。 電気安全工学では、感電事故で特に重大な結果を招く現象として、心臓が正常な拍動を失う心室細動が重視されます。
電圧ではなく、人体電流と通電時間で危険を見る
人体への影響は、単純に「何Vなら安全」という形では決まりません。 同じ電圧でも、乾燥した手で触れた場合、濡れた手で触れた場合、金属床や船体に接している場合、 靴や手袋による絶縁がある場合では、人体に流れる電流が変わります。
交流50Hz/60Hzでは、人体を通過する電流が大きく、通電時間が長くなるほど、 離脱不能、呼吸筋の硬直、心室細動のリスクが高まります。 このため保護設計では、人体に危険な電流を流しにくくすること、 そして危険な状態が続く時間を短くすることが基本になります。
250V級という上限帯は、人が触れても安全であることを保証する境界ではありません。 しかし、400Vや440V級の動力電圧をそのまま人が近くで扱う末端回路へ持ち込む場合に比べ、 人体電流、絶縁設計、保護機器、遮断時間、保守作業性を現実的に管理しやすい電圧帯です。
ここでいう「230V以下」は、安全電圧という意味ではありません。 220V級であっても、濡れた環境、金属船体、狭い機関室、汗をかいた作業者、 不十分な保護具、絶縁低下が重なれば、感電リスクは十分に高くなります。 そのため、電圧を抑えるだけではなく、絶縁、接地方式、保護リレー、遮断器、 絶縁監視、警報を組み合わせて安全を作ります。
船内では、発電・動力系に400V/440V級を使い、 人が近くで扱う制御・照明・計装系には220V級を使うことで、 電力効率と安全性の折り合いを取っています。 今回のようなAC220V系は、この考え方の上にある低圧側の系統です。
ただし船では、ここにもうひとつ強い条件が加わります。 洋上では、1箇所の地絡や一時的な絶縁低下で、主配電や重要負荷を簡単に止めるわけにはいきません。 操舵、推進、消火、監視、航海支援、通信、警報が止まれば、 電気設備の事故は船全体の運航リスクへ波及します。
そのため船舶では、非接地系統や絶縁監視を用い、 第一地絡では直ちに遮断せず、まず異常を警報として把握し、 運転継続と原因切り分けの余地を残す思想が取られます。 これは危険を放置するという意味ではありません。 洋上で船を止めること自体が、別の危険を生むためです。
船の保護思想は二重です
人命を守る
人が触れる可能性のある系統は、動力系より低い電圧帯に抑え、 絶縁、監視、警報、遮断によって危険な状態を長く継続させない。
船を止めない
第一地絡で即時停止させるのではなく、絶縁監視と警報によって異常を把握し、 操舵、推進、消火、航海支援など重要機能の継続を優先する。
つまり船内220V系は、効率だけで選ばれた電圧ではありません。 人が扱う末端回路を400V/440V級から切り分け、人体電流と遮断時間を管理しやすい低圧側に抑えながら、 洋上では簡単に止めない。 この二つの要求を同時に満たすための電圧体系です。
しかし、この「止めない」設計思想は、同時に異常を見えにくくします。 第一地絡や相バランスの乱れが直ちに停止として表れないため、 末端の電子電源機器では、入力条件の揺らぎとして後から顕在化することがあります。
First Ground Fault / Ungrounded System / Hidden Abnormality / Monitoring Gap
5. 第一地絡で止めない設計と、電源条件の健全性は別である
船舶の電気設備では、安全性の考え方が陸上設備とは異なります。 陸上の接地系統では、電線が地面や接地された金属部に触れると、 大きな地絡電流が流れ、遮断器や漏電遮断器によって回路を切り離します。 これは、感電や火災を防ぐために、異常を停止として処理する考え方です。

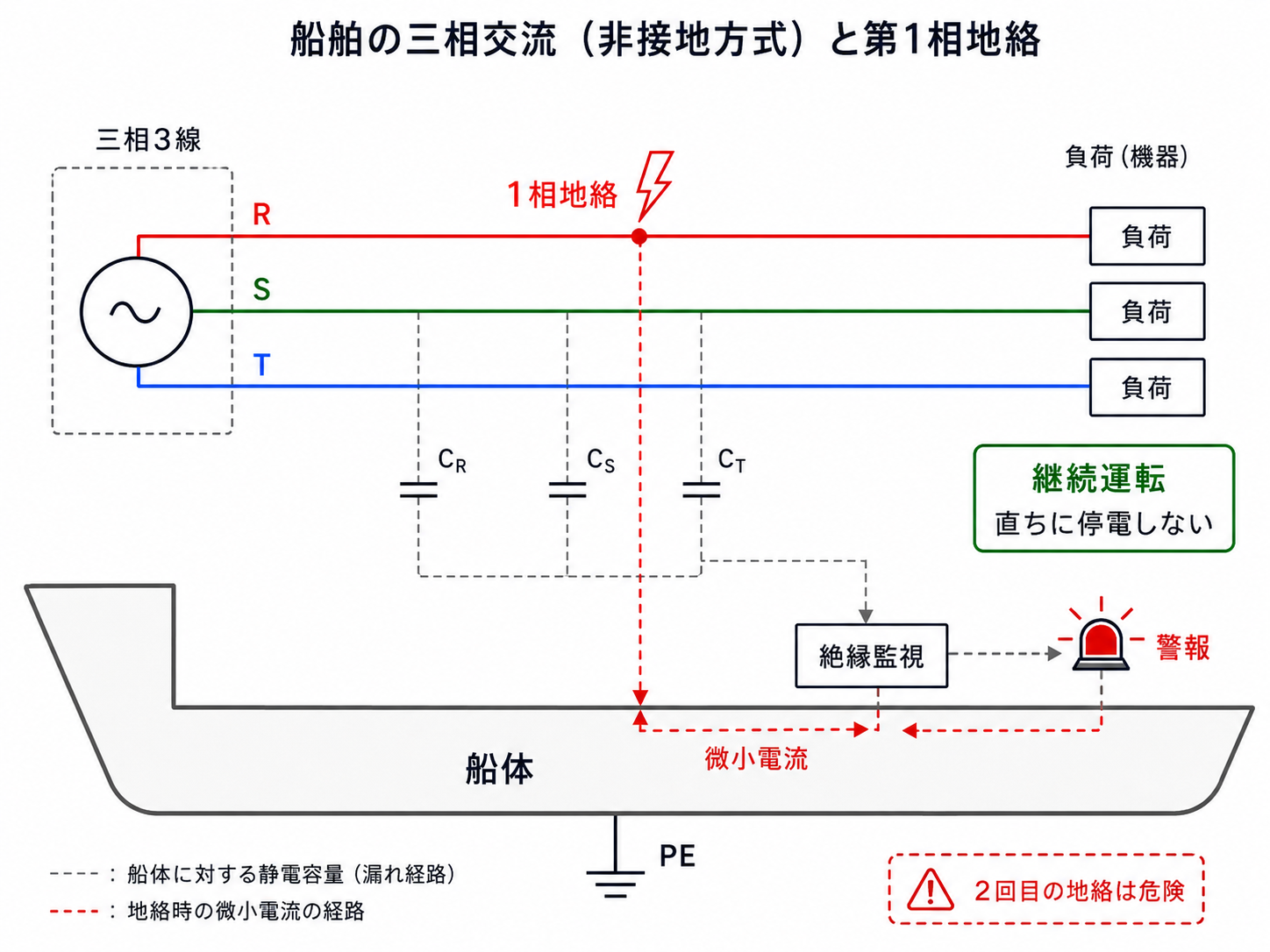

一方、船舶では、非接地系統または高抵抗接地系統が用いられることがあります。 この場合、1本の線が船体に接触しても、他の線が大地や船体へ直接接地されていなければ、 大きな地絡電流のループは直ちには成立しません。 そのため、第一地絡では遮断器を落とさず、主配電や重要負荷の運転を継続できる余地があります。
これは船舶にとって合理的な設計思想です。 洋上で操舵、推進、消火、監視、通信、航海支援が突然止まれば、 電気設備内の事故にとどまらず、座礁、衝突、漂流、荷役停止、任務中断といった 船全体の安全問題へ波及します。 したがって船では、第一地絡をただちに全停止へ結びつけるのではなく、 絶縁監視と警報によって把握し、運転を維持しながら原因を切り分ける考え方が取られます。
第一地絡で止めない仕組み
1. 直ちに大電流化しにくい
非接地系統では、1線が船体に接触しても、直ちに大きな短絡ループが成立しにくい。 そのため第一地絡では、回路を即時遮断せずに運転継続できる余地がある。
2. 絶縁監視で警報する
地絡を放置すれば、別の線で第二地絡が起きたときに短絡・火災・停電へ発展する。 そのため絶縁監視装置や地絡警報によって、第一地絡の段階で異常を把握する。
3. 計画的に復旧する
船を即時停止させるのではなく、機関士・電気担当者が警報を確認し、 負荷を切り分け、航行や運用に支障の少ないタイミングで原因箇所を処置する。
この考え方を支える前提として、船内は陸上の住宅や一般建物よりも管理された環境にあります。 配電盤、機関室、制御盤は限られた乗組員や技術者が扱い、 船体は大きな金属構造物として、機器フレームや金属部とボンディングされます。 適切な接続が保たれていれば、機器フレーム間や床面との電位差を小さくし、 感電・火花・局部的な電位差を抑える方向に働きます。
ただし、これは危険がないという意味ではありません。 船体が金属であること、湿気や塩分があること、狭い機関室で作業すること、 汗や水濡れによって人体抵抗が下がることは、感電リスクを高める要因にもなります。 そのため、非接地系統は「安全だから止めない」のではなく、 「第一地絡では止めずに済むよう監視し、第二地絡へ進む前に処置する」ための設計です。
この仕組みには大きな利点がありますが、同時に弱点もあります。 第一地絡、対地絶縁の劣化、相バランスの崩れ、過渡的な電圧変動が起きても、 それが直ちに停電や遮断という分かりやすい形で現れないためです。 異常は警報、微妙な電圧の揺らぎ、機器の誤動作、入力異常、リセット、充電異常として現れ、 原因が前段電源にあることに気づきにくくなります。
船では「異常がない」のではなく、「異常があってもすぐには止まらない」ように設計されています。 そのため、停止しないことをもって電源条件が正常だったとは判断できません。
今回のように、三相3線母線の相間220Vを単相負荷として使う構成では、 相ごとの負荷偏りや対地条件の揺らぎが日常的に発生し得ます。 従来の照明、ヒーター、単純な計測器であれば、多少の揺らぎを吸収できた場合でも、 PFC電源、双方向インバーターチャージャー、UPS、通信機器、制御用電源のような電子電源機器では、 入力検出、ゼロクロス判定、保護判定、コモンモード条件に影響することがあります。
したがって今後の課題は、第一地絡で止めない船舶の保護思想を維持しながら、 末端に増える単相電子機器の入力条件をどう可視化し、どこで監視し、どの異常域を本体へ入れないかです。
Line-to-Line Voltage / Floating Lines / L-N-E Input / Electronic Power Supply
6. 「220Vが出ている」だけでは不十分な理由
船内図面上の系統はAC220V-3φ-60Hzの三相3線母線であり、 R-S、S-T、R-Tのいずれか2線を取り出せば、相間電圧として220V級の電圧が得られます。 この意味では、単相負荷へ電力を供給すること自体は成立します。
しかし、電子電源機器の定格にある単相AC230V・L/N/E入力は、 単に2線間に220V級の電圧があることだけを意味しません。 Lは電圧側、Nは基準側、Eは保護接地という前提のもとで、 入力フィルタ、サージ保護、漏れ電流、ゼロクロス検出、PFC制御、保護判定が設計されています。
一方、船内の三相3線式非接地系統、またはその二次側から2線を取り出した場合、 その2線はL/Nという関係ではなく、三相の相間2線です。 両方の線が船体PEに対して浮いた状態になり、各線が船体PEに対して 100V台の対地電圧を持つことがあります。 つまり、2線間では220V級であっても、どちらか一方がNとして安定した基準点になるわけではありません。
同じ220V級でも、見ている条件が違う
相間220V
三相3線母線の2線間に現れる電圧。 単相負荷へ電力を供給する実務上の取り方として成立する。
単相AC230V・L/N/E入力
電圧値だけでなく、L、N、Eの関係、対地条件、保護接地、 入力回路が前提とする基準点を含む機器側の受入条件。
単純なヒーターや白熱灯のような負荷であれば、2線間に必要な電圧があれば動作する場合があります。 しかし、UPS、PFC電源、双方向インバーターチャージャー、通信機器、制御用電源のような電子電源機器では、 AC入力部そのものが電源波形、対地条件、コモンモード条件、周波数、ゼロクロス、保護判定の影響を受けます。
特に双方向インバーターチャージャーでは、AC入力は単なる整流入口ではありません。 入力検出、PFC、整流、同期、充電制御、保護判定が関与します。 DC側が絶縁されていたとしても、AC入力部が船内三相相間電源へ直接適合することを意味しません。
そのため、定常時に表示が点灯する、充電が始まる、一定時間動作する、という事実だけでは、 入力条件が仕様上適正だったとは判断できません。 不平衡の増大、発電機切替、負荷投入、第二地絡、絶縁低下、サージ、波形歪みといった場面で、 それまで見えていなかった前提外条件が一気に顕在化することがあります。
「これまで動いていた」ことは、入力条件が正しかったことの証明ではありません。 相間220Vを直接受ける構成は、単相AC230V・L/N/E入力機器にとって前提外であり、 問題はその前提外条件をどこで変換し、どこで監視し、どこで遮断するかです。
Imbalance / Daily Variation / Electronic Loads / Monitoring
7. 相バランスの崩れは日常的に起きているが、十分には見えていない
船舶の不平衡対策は、基本的には設計段階で作り込みます。 照明、コンセント、厨房機器、空調、計装電源などの単相負荷を、 R-S、S-T、T-Rの各相間へ分散させ、負荷表と配線設計上で三相バランスを崩しにくい構成にします。
これは合理的な考え方です。 船内配線は陸上のテナントビルや一般住宅のように、利用者が自由に増設・変更する前提ではありません。 造船時、改造時、盤更新時に負荷を整理し、各相へ配分しておけば、通常運用では大きな不平衡を避けられるという考え方です。

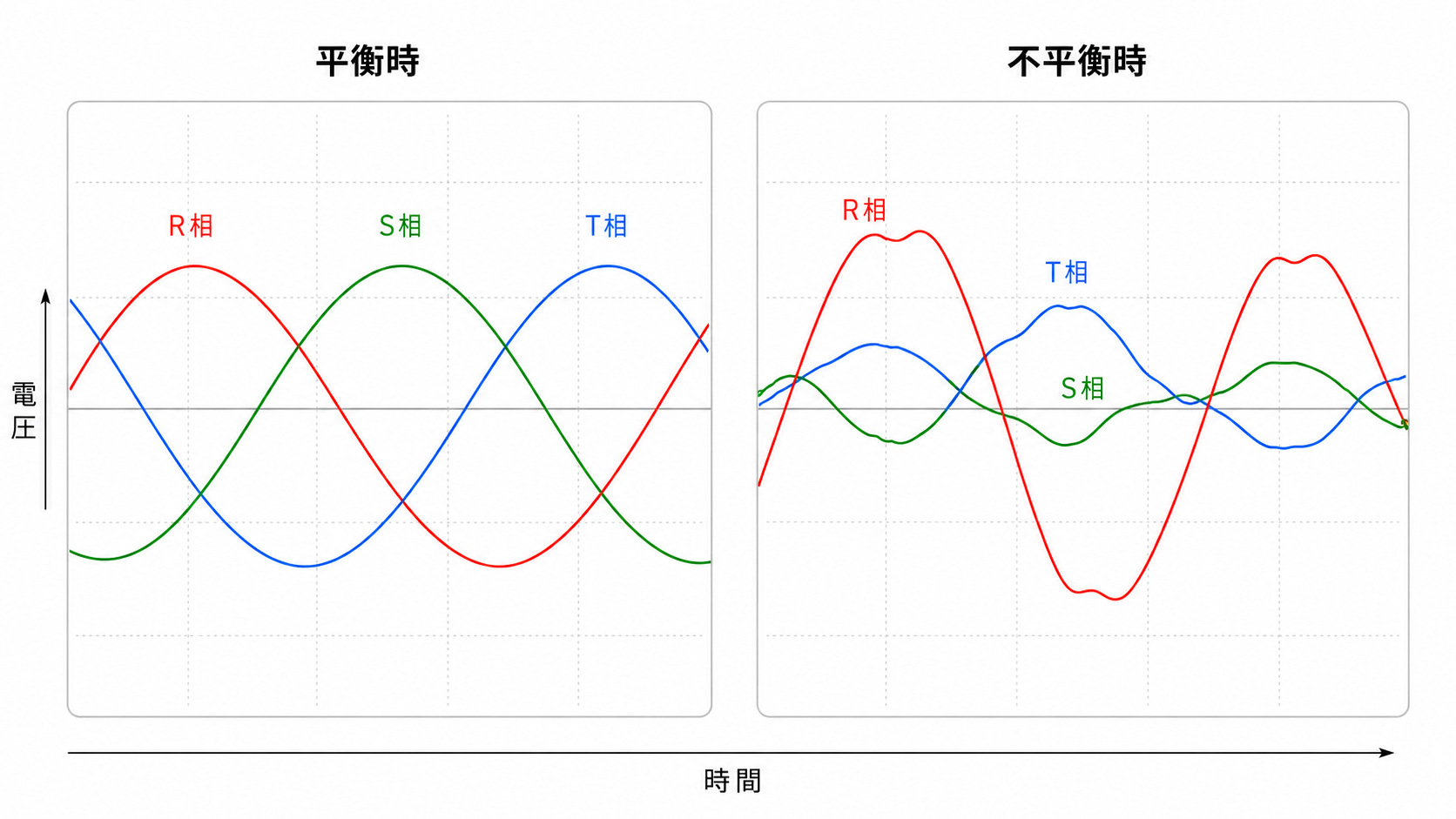

しかし、設計上のバランスと、運航中の瞬間的なバランスは同じではありません。 船室、厨房、空調、ポンプ、ヒーター、計測器、通信機器は、それぞれ別の時間帯にON/OFFします。 夕食時間、入出港前、荷役中、夜間、待機中など、使用状態が変われば、 R-S、S-T、T-Rのどこか一方へ一時的に負荷が偏ることは日常的に起こります。
従来の照明、ヒーター、単純な計測器であれば、この程度の揺らぎは大きな問題として表面化しにくい場合がありました。 発電機の容量余裕、自動電圧調整器、発電機の並列運転、負荷遮断、運用上の相分散によって、 船全体としては吸収できることが多かったためです。
ところが、UPS、PFC電源、双方向充電器、インバーターチャージャー、通信機器、制御用電源のような電子電源機器では、 同じ揺らぎが別の形で現れます。 線間電圧、対地電圧、コモンモード条件、波形歪み、ゼロクロス、周波数判定、保護判定が、 入力回路の動作に直接影響するためです。
不平衡は、接続した1相だけの問題ではありません。 1相間に負荷が偏ると、発電機・変圧器・配線インピーダンスを通じて他の相にも影響し、 三相の各波形は理想的な120度間隔・同一波高の状態からずれます。 そのため、波高値、実効値、位相関係の変化が、電子電源機器の入力検出や保護判定に影響することがあります。
これからの課題
- 不平衡があるかないかではなく、どの系統で、どの時間帯に、どの程度発生しているかを把握すること。
- 線間電圧だけでなく、対地電圧、Nの有無、コモンモード条件、波形歪みまで含めて入力条件を見ること。
- 「動いているから問題ない」ではなく、過渡時や負荷変動時に許容外条件が本体へ入っていないかを確認すること。
- 単相電子機器を増設する場合は、接続相の分散、前段変換、電圧監視、異常時遮断まで含めて設計すること。
今後の論点は、不平衡を完全になくすことではありません。 船内で日常的に起こる相バランスの揺らぎを前提に、 どこで測り、どこで切り分け、どこで電子電源機器を保護するかです。
History / 230V / 60Hz / Convention / Engineering Gap
8. なぜ「同じ単相」という言葉のズレが生まれたのか
この問題は、単なる言葉の行き違いではありません。 背景には、陸上電力の歴史、欧州系230V機器の普及、船舶の国際性、 そして三相交流から単相負荷を取り出せるという電気工学上の性質があります。
日本の陸上設備では、電灯と動力が別々に発展してきた歴史があります。 一般用の単相100V/200V系と、工場・モーター用の三相200V系は、 契約、配電、保安、内線設計の面で別系統として扱われてきました。 そのため日本の陸上実務では、単相と三相を明確に分けて考える感覚が強く残っています。
一方、欧州では三相400Vと単相230Vを同じ低圧配電体系の中で扱う考え方が一般的です。 三相4線式のうち、相と中性線の間から単相230Vを取り出す構成であり、 230Vは欧州系機器、国際機器、舶用機器の設計電圧として広く使われています。 船舶が220V系を230V側へ寄せて運用しやすいのは、この国際的な機器互換性と無関係ではありません。
さらに船舶では、陸上の配電網に固定されず、自船の発電機で電圧と周波数を作ります。 今回の図面でも、非常配電盤はAC220V-3φ-60Hzの三相3線母線として読めます。 60Hzは、発電機やモーターなどの回転機を小型・軽量・高回転側に設計しやすく、 舶用発電機、補機、制御機器の実務上も採用される周波数です。 つまり、船内の220V・60Hzは、日本の家庭用電源の延長ではなく、 船内で独立して作られる舶用低圧電源の一部として見る必要があります。
電気工学的には「取れる」。しかし設計上は「そのままでよい」とは限らない
三相3線式の任意の2線を取り出せば、その2線間には相間電圧が現れます。 したがって、単純な負荷に対して電力を供給するという意味では、 三相母線から単相負荷を取ること自体は電気工学的に成立します。
しかし、単相負荷を特定の相間へ接続すれば、その相に負荷が集中します。 その結果、三相のベクトルバランスが崩れ、電圧不平衡、逆相成分、 発電機やモーターの発熱、保護装置の動作、対地条件の揺らぎにつながります。 そのため、相分散、絶縁トランス、容量マージン、電圧監視、異常時遮断を含めて設計する必要があります。
船舶では、三相母線からR-S、S-T、T-Rの各相間へ単相負荷を分散させる実務があります。 この配電実務の中では、相間220Vを単相負荷へ供給することが自然に「単相」と呼ばれます。 しかし、電子電源機器の定格に書かれた単相AC230V・L/N/E入力は、 単に2線間に220V級の電圧があることではなく、L、N、Eの関係、 対地条件、入力フィルタ、PFC制御、保護判定まで含んだ受入条件です。
つまり今回のズレは、誰かが特殊な解釈をしたために生じたものではありません。 船舶側では、三相相間から単相負荷を取る配電実務が自然であり、 機器側では、欧州系230V機器に近い単相AC230V・L/N/E入力が自然です。 両者が同じ「単相」という言葉で接続されたとき、配電上の単相と、電子電源機器の入力条件としての単相が重なって見えてしまったのです。
230Vは国際機器側の電圧体系、60Hzは船内発電・回転機側の周波数体系、 そして相間220Vは船内三相配電から単相負荷を取る実務上の電圧です。 この三つが重なったところに、今回の「単相」という言葉のズレがあります。
Ship DX / Power Quality / Noise / Imbalance / Electronic Loads
9. 船のDX化では、「電圧が合っているか」だけでは足りない
船舶のDX化が進むほど、船内にはセンサー、通信機器、監視装置、航海支援機器、 遠隔監視用端末、UPS、PFC電源、インバーターチャージャーなどの電子機器が増えていきます。 自動運航船や遠隔監視システムでは、船だけでなく、陸上監視室、港湾設備、通信回線まで含めた システムとして検討されます。
しかし、これらのDX機器は、従来の照明、ヒーター、単純な計測器とは異なります。 線間220Vが出ていれば十分という機器ではなく、 電源波形、瞬低、瞬断、ノイズ、高調波、対地条件、コモンモード条件、Nの有無、 入力保護、接地方式の影響を受けます。
船のDX化で三相電源が抱える3つの課題
1. インバーターノイズ
ポンプ、ファン、コンプレッサーなどの三相モーターをインバーター制御すると、 スイッチングに伴う高周波ノイズが発生します。 このノイズが電源ラインや接地系を回り込み、後付けしたIoTセンサー、 通信機器、航海計器、監視装置の誤動作や通信ロストを招くことがあります。
2. 電圧・電流の不平衡

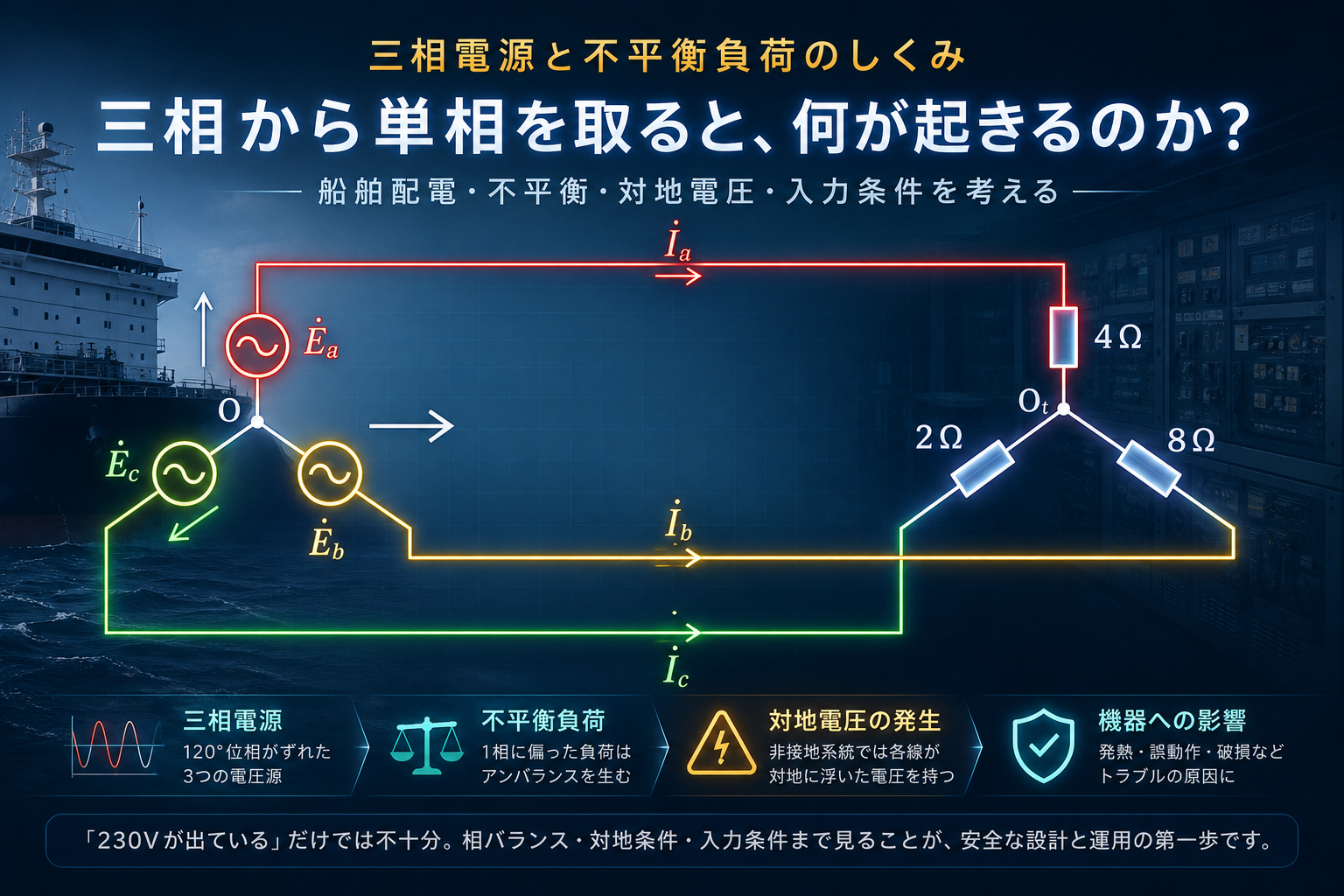

三相3線母線から単相負荷を取り出すと、接続相や使用時間帯によって R-S、S-T、T-Rの負荷に偏りが生じます。 不平衡は発電機や三相モーターの発熱だけでなく、精密な計測機器、 制御電源、UPS入力部の誤判定や故障要因にもなります。
3. 高調波と波形歪み
整流器、インバーター、PFC電源、充電器、大型電源装置は、 電源波形に高調波を重ねることがあります。 波形歪みが蓄積すると、電子機器の電源部、入力フィルタ、保護回路、 通信基板の寿命低下や誤動作につながります。
ここで難しいのは、これらの異常が必ずしも停電として現れないことです。 船舶では第一地絡で直ちに止めない保護思想があり、 また不平衡も設計段階で抑え込む考え方が強いため、 末端のDX機器が受けている電源条件までは十分に可視化されていない場合があります。
自動運航船や遠隔監視の社会実装では、カメラ、Radar、LiDAR、AI、通信、位置情報、 センサー、制御系が連携します。 これらのシステムは、情報処理だけでなく、安定した電源があって初めて成立します。 実際、自動運航船の社会実装に向けた資料でも、技術課題は対象船舶や運航海域によって大きく異なり、 自律航行、遠隔操船、推進システム、社会インフラの整備が課題として挙げられています。
| 確認項目 | 見るべき理由 |
|---|---|
| 線間電圧 | AC220V系として最低限の電圧帯に入っているかを確認する。 |
| 対地電圧 | 各線がPEに対してどのような電位を持っているかを確認する。 |
| Nの有無 | 機器仕様がL/N/E前提なら、相間2線をそのまま入れてよいとは限らない。 |
| 相バランス | 単相負荷の増加や時間帯による偏りが、三相電源と電子機器に与える影響を見る。 |
| ノイズ・高調波 | インバーター、整流器、充電器、PFC電源が通信・計測・制御機器へ影響していないかを見る。 |
| 瞬低・瞬断・切替過渡 | 発電機切替、負荷投入、陸電切替、PMS動作時にDX機器がリセットしないかを見る。 |
| 入力保護 | OV/UV監視、遮断、記録、警報が前段にあるかを確認する。 |
対策の方向性
- 系統を分ける： 通信機器、センサー、監視装置、航海支援機器などのDX機器は、 動力用三相電源から安易に分岐せず、可能な限り独立した安定系統にまとめる。
- 絶縁トランスを入れる： 三相相間電源を直接電子機器へ入れず、電源種別、対地条件、ノイズの回り込みを整理する。
- UPSで守る： 瞬低、瞬断、切替過渡からDX機器を守り、通信・監視・制御を継続させる。
- フィルタリングする： ノイズフィルター、サージ保護、適切な接地・ボンディングにより、 高周波ノイズやサージの侵入を抑える。
- 監視して記録する： 電圧、相バランス、異常入力、警報履歴、UPSイベントを記録し、 「動いていた」ではなく「どの条件で動いていたか」を説明できるようにする。
船のDX化では、電源は単なる裏方ではありません。 センサー、通信、AI、遠隔監視、航海支援を支える基盤そのものです。 したがって、今後は「電圧が合っているか」ではなく、 「DX機器が誤動作しない電源条件を、どこで作り、どこで監視し、どこで守るか」が設計要件になります。
艦船用電気機器の一般的な要求事項を示す例として、防衛省規格 NDS F 8001E 「艦船用電気機器通則」では、定格電圧・定格周波数だけでなく、 電圧・周波数の変動、交流電圧波形、高調波電流、交流電気負荷の電源定格、 三相交流負荷の不平衡率、接地、保安構造などが電気的要求事項として扱われています。
これは、艦船用電気機器では「何Vで動くか」だけでなく、 どのような電源品質、接地条件、保護構造、監視条件のもとで動作させるかが 設計要件になることを示しています。 本稿で扱う相間220Vと単相AC230V・L/N/E入力条件の違いも、 この延長線上にある問題です。
Conclusion / Protection Design / Isolation / Monitoring / Next Design Rule
10. 結論：220Vが出ていることと、適切な単相入力条件であることは同じではない
今回の問題は、三相から2線を取ること自体の是非だけではありません。 人命保護を背景に持つ電圧体系、船では第一地絡で直ちに止めないという運用思想、 220V系が230V機器との互換性を持つよう運用される実務、 そして単相電子機器のL/N/E入力前提が重なったことで生じた入力条件の不一致です。
船内三相3線母線からR-S、S-T、T-Rの相間220Vを取り出して単相負荷へ供給することは、 船側の配電実務として自然です。 しかし、UPS、PFC電源、双方向インバーターチャージャー、通信機器、制御用電源のような電子電源機器では、 線間電圧だけでなく、Nの有無、対地条件、コモンモード条件、波形歪み、過渡変動、入力保護まで含めて確認する必要があります。
したがって今後は、「220Vが出ている」「これまで動いていた」という判断では不十分です。 その電源が、単相AC230V・L/N/E入力機器に適した受入条件になっているかを、 前段側で作り、監視し、異常時に遮断できる構成へ変える必要があります。
解決策：直接入力ではなく、前段で条件を作る
解決策は、船内三相相間220Vを電子電源機器へ直接入力しないことです。 前段に絶縁トランスを設け、船内三相相間電源を、単相入力仕様の電子電源機器が受けられる電源条件へ変換します。 これはN=PEを作るためではなく、相間2線給電を電子電源機器向けの入力条件へ整えるためのインターフェースです。
ただし、絶縁トランスだけでは、発電機側の不平衡、電圧変動、切替過渡、波形歪み、高調波、ノイズまでは解決できません。 そのため、絶縁トランスの二次側に過不足電圧監視を設け、 許容外の電圧条件が発生した場合は、接触器でAC入力を両切りし、 異常を本体へ入れない構成にします。
| 対策 | 目的 |
|---|---|
| 直接入力しない | 船内三相3線母線の相間220Vを、L/N/E入力機器へそのまま入れない。 |
| 絶縁トランスを介す | 電源種別、対地条件、ノイズの回り込みを整理し、機器側が受けられる入力条件へ変換する。 |
| OV/UV監視を入れる | 過電圧、低電圧、発電機切替、負荷変動、異常入力を前段で検知する。 |
| 接触器で両切りする | 許容外条件が発生したとき、本体AC入力へ異常電源を入れない。 |
| 警報・記録を残す | 「動いていた」ではなく、どの条件で異常が起きたかを説明できるようにする。 |
| 相分散を見直す | 単相電子機器の増加に合わせて、R-S、S-T、T-Rの負荷偏りを再確認する。 |
次の設計ルールは明確です。 船内三相相間220Vを、単相電子電源機器へ直接入れない。 入れる前に、変換し、監視し、異常時に遮断する。
船のDX化が進み、通信機器、センサー、UPS、充電器、制御用電源が増えるほど、 電源品質は単なる裏方ではなくなります。 今後は、船内三相電源からDX機器へ至る経路を、 分離、変換、監視、遮断、記録まで含めて設計することが必要です。
Summary / Key Points / Design Checklist
本稿の整理
本稿では、船内三相3線母線から相間220Vを取り出して単相負荷へ供給する実務と、 単相AC230V・L/N/E入力を前提とする電子電源機器の受入条件の違いを整理しました。 最後に、論点を設計・運用・保守の観点からまとめます。
| 論点 | 整理 |
|---|---|
| 船側の単相 | 三相3線母線からR-S、S-T、T-Rのいずれか2線を取り出し、相間220Vを単相負荷へ供給する配電実務。 |
| 機器側の単相 | 単相AC230V・L/N/E入力を前提とする受入条件。電圧値だけでなく、Nの有無、対地条件、保護接地、入力検出を含む。 |
| 220Vと230V | 船内定格は220V系。実運用では国際機器・欧州系230V機器との互換性から、230V側へ寄ることがある。 |
| 安全思想 | 人が扱う末端回路を400V/440V級から切り分け、人体電流と遮断時間を管理しやすい低圧側に置く。 |
| 船の運用思想 | 第一地絡で直ちに止めず、絶縁監視と警報で把握し、運航継続と原因切り分けの余地を残す。 |
| 不平衡 | 設計段階で相分散していても、運航中のON/OFF、厨房、空調、居住区、通信機器の使用状況で日常的に揺らぐ。 |
| DX化の課題 | センサー、通信、AI、遠隔監視、UPS、PFC電源が増えるほど、ノイズ、高調波、瞬低、対地条件、入力保護が重要になる。 |
| 解決策 | 船内三相相間220Vを直接入れず、前段で変換し、監視し、異常時に遮断し、警報と記録を残す。 |
本稿の本質は、電気機器と電子機器の違いにあります。 電気機器は、電圧・電流・周波数・容量が合えば動作する場合があります。 しかし電子機器は、半導体、IC、マイコン、入力検出回路、保護判定回路を持つため、 電源を単なる電圧値ではなく、入力環境として受け取ります。
相間220Vが測定できること、機器が一時的に動作すること、これまで大きな異常が出ていなかったことは、 単相AC230V・L/N/E入力機器にとって適切な入力条件であることを意味しません。 入力フィルタ、整流回路、ゼロクロス検出、PFC制御、保護判定、マイコン監視が関与する以上、 Nの有無、対地電圧、コモンモード条件、波形歪み、切替過渡、相バランス、入力保護まで含めて、 機器が受ける条件を設計対象にする必要があります。
今後、船舶、工場、医療施設、通信設備、物流施設、データセンター、再エネ設備、EV充電、蓄電池システムでは、 UPS、PFC電源、インバーター、PCS、充電器、センサー、通信機器がさらに増えていきます。 これらは従来の照明やヒーターのように、線間電圧だけで評価できる負荷ではありません。
これからの電源設計では、「220Vが取れるか」ではなく、 「半導体を持つ電子機器へ渡してよい220Vか」を判断する必要があります。 その判断は、電圧値だけではできません。 系統分離、絶縁、監視、遮断、記録まで含めて、初めて電化時代の電源条件になります。
