1. ブレーカー容量が足りていても、機器は止まる
電気設備の問題では、契約アンペアやブレーカー容量が最初に確認されます。 容量は重要ですが、容量が足りていることと、 機器へ安定した電力が届いていることは同じではありません。
ブレーカーは主に過電流を遮断する装置です。 一方、短時間の不足電圧、瞬低、負荷変動、電源ノイズ、 相ごとの負荷偏り、接点発熱、UPSの過負荷は、 ブレーカーが動作しないまま機器停止や故障として現れることがあります。
Capacity
使える電力の総量
契約容量、主幹ブレーカー、分岐回路の定格を確認します。
Quality
瞬間的な電圧・波形の状態
瞬低、不足電圧、過電圧、高調波、歪率などを確認します。
Distribution
どの回路・相へ負荷が集中したか
L1・L2、分岐回路、電源タップ、接続時刻を確認します。
STEP 1 / SAFETY
2. 異臭・発熱・変色がある場合は、原因調査より安全確認を優先する
焦げ臭さ、プラグやコンセントの変色、電源タップの異常発熱、 UPSの連続警報、煙、火花がある場合は、 新しいUPSを追加して運転を続ける段階ではありません。 使用を停止し、接続負荷、配線、コンセント、端子、UPS本体を確認します。
まず停止する状態
- 焦げ臭い、樹脂が溶けたような臭いがする
- プラグ、コンセント、電源タップ、UPSが異常に熱い
- 端子、ケーブル、筐体に変色や変形がある
- UPSが警報、バイパス移行、出力停止を繰り返す
- 煙、火花、異音がある
中性線の異常は、単なる負荷偏りとは異なる
単相三線式では、端子の緩み、経年劣化、接触不良などによって 中性線へ異常が起きると、AC100V機器へ異常な電圧がかかる場合があります。 複数の家電、通信機器、制御基板が同時に故障する可能性もあります。
可搬型UPSは、上流側の中性線断線、配線劣化、端子緩み、 コンセントの過熱を修復する装置ではありません。 設備異常が疑われる場合は、電気設備側の点検を先に行います。

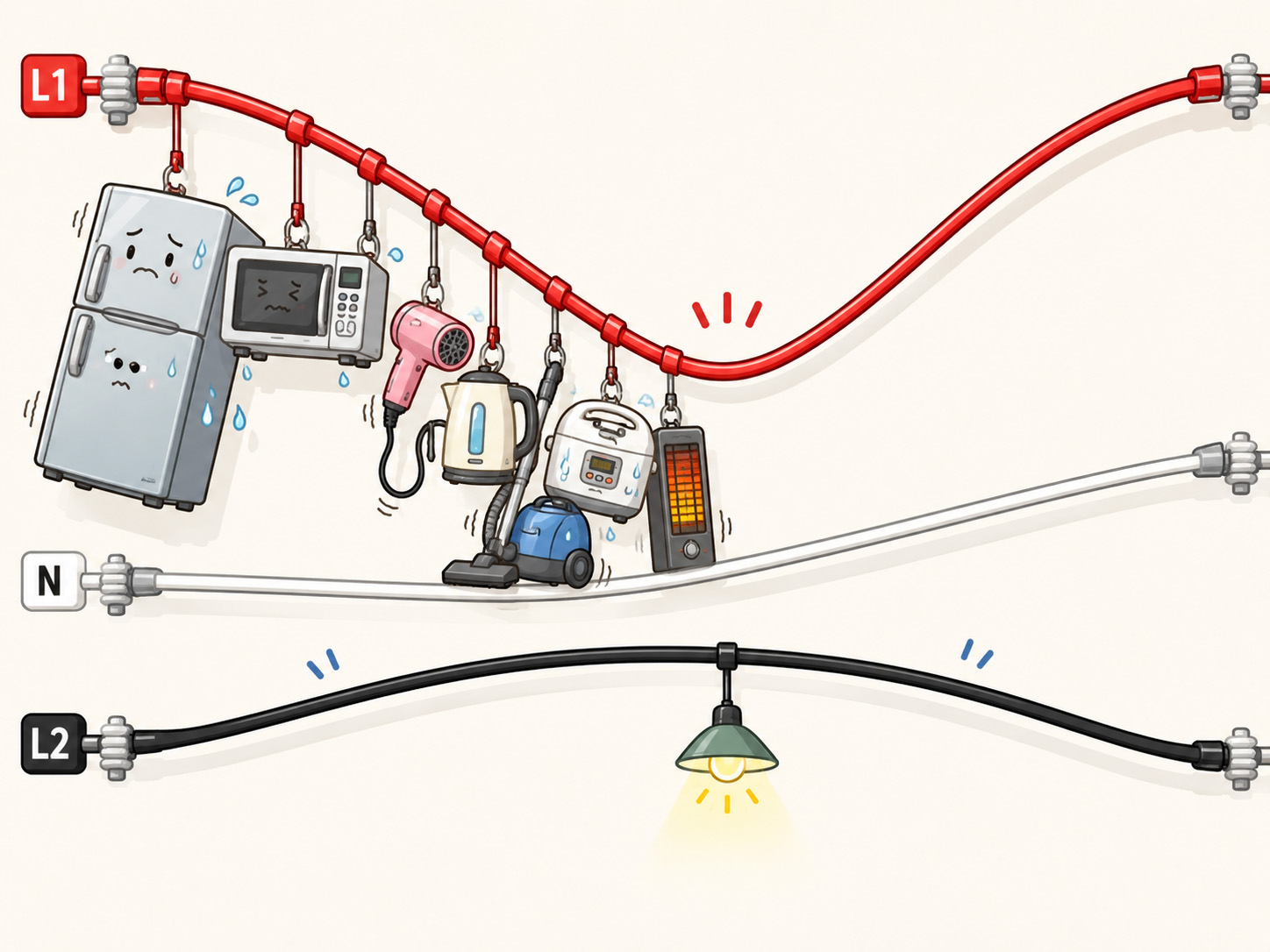

3. 単相三線式は、1相・3相の負荷均衡を前提とした配電方式
日本の住宅や小規模施設で広く使われる単相三線式は、 1相-N間と3相-N間からそれぞれAC100V、 1相-3相間からAC200Vを取り出す配電方式です。 1相側と3相側のAC100V負荷をできるだけ均等に配分し、 両側の電流を相殺させることを前提としています。
1相側と3相側の負荷が均衡していれば、 N線を流れる電流は理想的に0Aとなります。 負荷に差が生じた場合、その差に相当する電流がN線へ流れること自体は、 単相三線式として正常な動作です。 ただし、大きな負荷不平衡が継続すると、 N線、配線、端子・接続部の電流負担と電力損失が増加します。
さらに、N線の端子緩み、接触不良、断線などが重なると、 1相-N間と3相-N間の電圧が均衡を失い、 一方のAC100V電圧が低下し、他方が上昇することがあります。 負荷不平衡と中性線異常は別の現象ですが、 両者が重なると機器停止、異常発熱、電気火災、過電圧による故障へ 発展する危険があります。
| 接続 | 電圧 | 主な用途 | 相バランス上の意味 |
|---|---|---|---|
| L1-N | AC100V | 一般コンセント、通信機器、家電 | L2-Nとの差が大きいと中性線電流が増える |
| L2-N | AC100V | 一般コンセント、設備機器、家電 | L1-Nとの差が大きいと負荷不平衡が増える |
| L1-L2 | AC200V | エアコン、IH、厨房機器、EV充電器 | 中性線を使わず、100V側の偏りを増やしにくい |
Copier
複合機を替えたら、エアコンが止まった
ウォームアップや印刷開始時の負荷が、同じ回路・同じ相へ重なる場合があります。
Coffee Machine
コーヒーマシンで、照明がちらつく
ヒーター、ポンプ、保温機能が動く時間帯に、同じ系統へ負荷が集中します。
AI PC
高性能PCを増やしたら、既存PCが落ちた
GPU、モニター、充電器が電源タップへ集中し、接点発熱や不足電圧が生じます。
Network
Wi-Fiや録画だけが途切れる
短い電圧低下でも、ONU、ルーター、PoEスイッチは再起動する場合があります。
STEP 2 / PROTECT
4. 原因調査の前に、止めてはいけない機器を切り分ける
電源トラブルの原因特定には時間がかかる場合があります。 その間も止められない通信、監視、制御、記録、PC、サーバーは、 大容量負荷と同じ電源条件から切り離します。
Critical Loads
先に守る機器を決める
ONU、ルーター、PoEスイッチ、監視装置、制御端末、NAS、受付端末など、 停止すると復旧作業や業務停止が広がる機器を抽出します。
Protection Boundary
コンセントと重要負荷の間に保護境界を置く
可搬型UPSを設置し、入力側の瞬停、瞬低、不足電圧、電圧変動を、 重要負荷の停止へ拡大させない構成にします。
可搬型UPSは、設備全体を無条件に動かす装置ではありません。 接続機器の定常負荷、起動時負荷、必要保持時間、入力電圧、接地条件を確認し、 定格内で保護対象を決めます。
STEP 3 / MEASURE
5. 原因不明なら、症状ではなく発生時刻のデータを残す
照明のちらつき、Wi-Fi断、PC再起動、UPS警報という症状だけでは、 原因が負荷不平衡、瞬低、突入電流、接触不良、過負荷のどれかを確定できません。 発生時刻と電圧・電流の変化を照合できる状態を作ります。
| 記録する情報 | 確認できること |
|---|---|
| 電圧・電流 | 不足電圧、負荷集中、相ごとの偏り |
| 電力・力率 | 負荷の増減、機器起動時の変化 |
| 周波数・高調波・歪率 | 電源品質の変化、電子機器への影響要因 |
| 機器ログ・発生時刻 | 電源変化と通信断・停止の前後関係 |
電力品質データは、単にグラフを表示するためのものではありません。 誰が、いつ、どの地点で取得したデータかを保ち、 設備側・系統側・負荷側の切り分けに使える一次データとして保存することが重要です。
MEASURED DATA / WEEK-ON-WEEK
実測比較：1日の使用電力量がほぼ同じでも、相バランスは同じではない
対象設備は、契約電力25kWの単相三線式です。 空調設備にはGHPを採用しており、 その電気系統は1相-3相間のAC200V負荷です。 AC200V負荷は1相と3相の双方を使用するため、 1相-N間と3相-N間に接続されるAC100V負荷の偏りには 直接影響しません。
この設備で相バランスへ影響する主な負荷は、 コピー機などの複合機、ウォーターサーバー、 エスプレッソマシンをはじめとするAC100V機器です。 これらの機器は待機中と稼働中で消費電力が大きく変化し、 加熱、給湯、抽出、ウォームアップなどが重なると、 接続された1相側または3相側へ負荷が集中します。

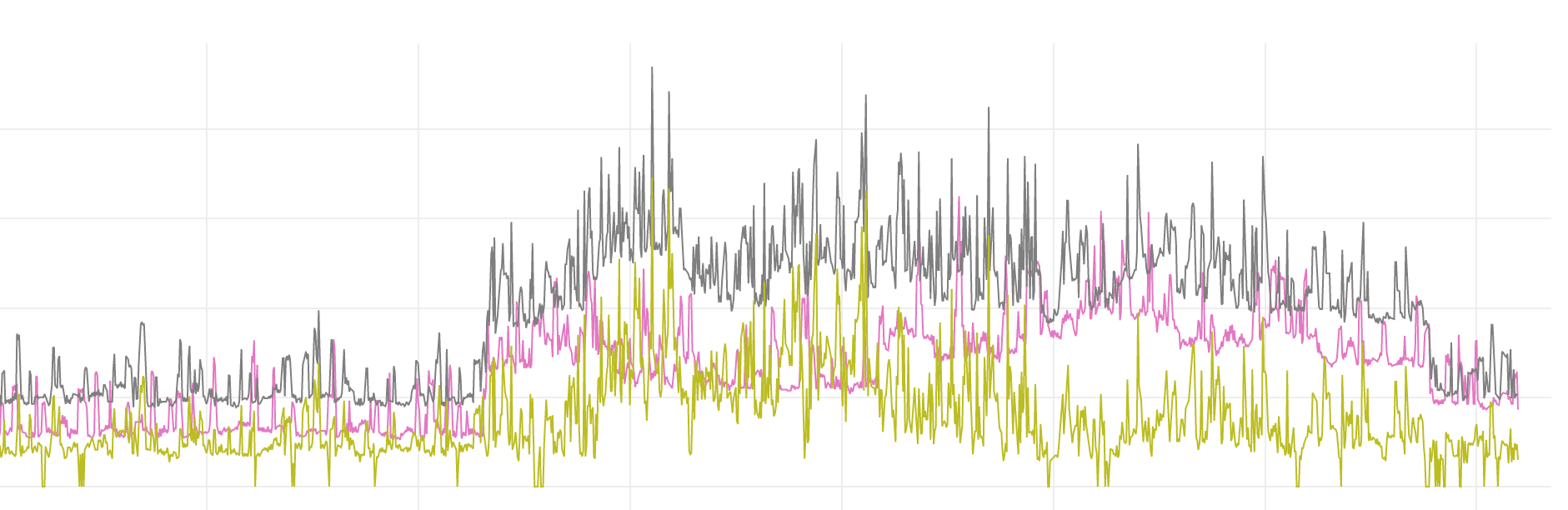

顧客設備のスマートメーターで取得した、 2026年7月27日（月）と8月3日（月）の1分データを比較しました。 両日とも1,440レコードで、通信状態は全レコード正常です。 一日の受電電力量は118.3kWhと119.5kWhで、 差は約1％にとどまります。
しかし、相別電流を時系列で確認すると、 AC100V負荷が集中した時間帯と、 1相・3相への偏り方には明確な違いがありました。 一日の電力量や平均電流がほぼ同じでも、 複合機、ウォーターサーバー、エスプレッソマシンなどの 稼働時刻が変われば、N線電流と不平衡率は大きく変化します。
単相三線式における相別電流の見方
本データでは、単相三線式の1相電流、3相電流、 N線電流を1分間隔で記録しています。 あわせて、1-N間、3-N間、1-3間の電圧、 有効電力、力率、周波数を同一時刻で記録しています。
1相と3相の負荷が均衡していれば、 基本波成分のN線電流は理想的に0Aとなります。 1相と3相の負荷に差が生じると、 その差に相当する電流がN線へ流れます。
N線電流が流れること自体は、 単相三線式として正常な挙動です。 重要なのは、N線電流がどの時間帯に増え、 その状態がどの程度継続しているかを確認することです。
LOAD IMBALANCE / OPERATING DATA
実測電流不平衡率30％以上は警戒域、40％以上は危険域
内線規程では、単相三線式の設備不平衡率について、 やむを得ない場合でも40％以下とする考え方が示されています。 しかし、この40％は通常運用で目指す値でも、 継続して使用してよい値でもありません。
単相三線式は、1相側と3相側のAC100V負荷を均衡させ、 N線電流を0Aに近づけることを前提とした配電方式です。 40％という数値は、設備上どうしても十分な均衡を取れない場合にも 超えないための限度として捉える必要があります。
三相三線式における30％という制限値や、 専用変圧器、100kVA以下の単相負荷などに関する除外規定は、 今回の契約電力25kWの単相三線式設備を そのまま評価するための規定ではありません。 配電方式と算定対象を分けて考える必要があります。
本記事で使用する「実測電流不平衡率」
今回のデータは、接続されている負荷設備容量ではなく、 運転中に実際に流れた1相電流と3相電流を記録したものです。 そのため、内線規程上の設備不平衡率とは区別し、 次の値を「実測電流不平衡率」として使用します。
1相-N間と3相-N間の電圧がほぼ等しく、 両側の力率や負荷特性に大きな差がないことを前提とした、 運転状態を把握するための参考指標です。 正式な設備不平衡率の確認には、 接続されている負荷設備容量と回路構成の調査が必要です。
| 実測電流不平衡率 | 本記事での区分 | 1相・3相の電流比 | 運用上の判断 |
|---|---|---|---|
| 30％未満 | 通常監視域 | 大きい側は小さい側の約1.35倍未満 | 30％未満であっても安全を保証するものではありません。 絶対電流、N線電流、継続時間、 温度と合わせて確認します。 |
| 30％以上40％未満 | 警戒域 | 大きい側は小さい側の約1.35～1.5倍 | 瞬間的な起動電流だけでなく、 分単位で継続する場合は、 AC100V負荷の接続相と同時稼働状態を確認し、 負荷移設を検討します。 |
| 40％以上 | 危険域 | 大きい側は小さい側の約1.5倍以上 | 「やむを得ない場合」の限度に達した状態です。 瞬間的な変動として現れる場合を除き、 分単位で継続させるべき状態ではありません。 |
同じ不平衡率でも、変圧器容量と実負荷によって危険度は変わる
不平衡率は割合ですが、設備に加わる負担は、 実際に流れている電流、変圧器容量、 その時点の負荷率によって変わります。 低負荷時の40％と、 変圧器容量に近い負荷状態での40％は、 同じ危険度ではありません。
負荷率が高い状態で一方の巻線や低圧回路へ電流が集中すると、 巻線、電線、母線、端子、接続部の発熱が増加します。 電流による損失は電流値の二乗に比例するため、 大きい側へ電流が集中するほど、 特定箇所の熱損失は急速に増加します。
したがって、40％という限度は、 数分間継続させても問題がないという意味ではありません。 変圧器容量に対する実負荷が大きいほど、 短い継続時間でも設備へ与える影響は大きくなります。
乾式変圧器では、異音と熱が状態悪化の兆候になる
乾式変圧器では、負荷不平衡が大きくなると、 鉄心や巻線の振動が増え、 非常に不快なうなり音や振動音として 顕在化することがあります。
音が発生したことだけで故障と断定することはできませんが、 従来より音が大きくなった場合や、 負荷の使用時間帯と音の発生が一致する場合は、 相別電流、変圧器負荷率、温度を確認する必要があります。
負荷不平衡によって一方へ電流が集中すれば、 巻線や低圧側回路の熱損失も増えます。 不快な音は騒音だけの問題ではなく、 変圧器が厳しい運転状態に置かれていることを示す 手掛かりとなる場合があります。
酷暑時の低圧設備には、熱的な余裕がほとんど残らない場合がある
同じ電力を送る場合、低圧側は高圧側より大きな電流が流れます。 そのため、電線サイズ、許容電流、敷設方法、周囲温度、 ブレーカー定格、端子の締付状態によっては、 相バランスの崩れを受け止める余裕が小さい設備もあります。
特に酷暑時は、変圧器、配電盤、 キュービクルなどの周囲温度が高くなり、 通常時に確保されていた放熱余裕が失われます。 そこへ負荷不平衡による局所的な発熱が加われば、 絶縁劣化、端子の変色、異臭、焼損、 電気火災へ進行する危険が高まります。
主幹ブレーカーが動作していないこと、 契約電力を超えていないこと、 不平衡率が40％を下回っていることだけでは、 変圧器や低圧配線に十分な余裕があるとは判断できません。
※本記事における「通常監視域」「警戒域」「危険域」は、 実測電流データを運用監視へ利用するための区分です。 内線規程上の正式な判定区分ではありません。 設備の安全性は、変圧器容量、実負荷、電線サイズ、 許容電流、周囲温度、接続部の状態を含めて個別に判断します。
1日全体の比較
| 項目 | 2026年7月27日 | 2026年8月3日 | 変化 |
|---|---|---|---|
| 受電電力量 | 118.3kWh | 119.5kWh | +1.2kWh（約+1.0％） |
| 平均有効電力 | 4.94kW | 4.98kW | ほぼ同じ |
| 最大有効電力 | 10.75kW | 10.35kW | 8月3日の方が低い |
| 1相平均電流 | 25.79A | 26.15A | +0.36A |
| 3相平均電流 | 29.14A | 29.41A | +0.27A |
| N線平均電流 | 5.23A | 5.28A | ほぼ同じ |
| N線最大電流 | 25.875A | 32.250A | +6.375A |
| N線電流95％値 | 12.38A | 13.38A | +1.00A |
| N線0Aの時間 | 239分 | 216分 | 23分減少 |
| N線10A超 | 135分 | 148分 | 13分増加 |
| N線20A超 | 6分 | 12分 | 2倍 |
警戒域30％超と危険域40％超は、どの程度発生したか
今回のデータでは、30％超と40％超が 一瞬だけ記録されたわけではありません。 1分間隔の記録において繰り返し発生し、 連続して数分間継続する区間も確認されました。
| 計測日 | 30％超の合計 | 30～40％の合計 | 40％超の合計 | 30％超の最長連続 | 40％超の最長連続 | 最大値 |
|---|---|---|---|---|---|---|
| 2026年7月27日 | 115分 | 88分 | 27分 | 7分 | 3分 | 51.64％ |
| 2026年8月3日 | 103分 | 82分 | 21分 | 6分 | 3分 | 57.38％ |
JULY 27
警戒域30％超は115分、危険域40％超は27分
30％超は最長7分間連続し、 40％超も最長3分間連続しています。 最大値は51.64％でした。
最大不平衡率を記録した12時25分には、 1相29.625A、3相50.250A、 N線21.500Aを記録しています。
AUGUST 3
警戒域30％超は103分、危険域40％超は21分
30％超は最長6分間連続し、 40％超も最長3分間連続しています。 最大値は57.38％でした。
最大不平衡率を記録した9時59分には、 1相37.750A、3相68.125A、 N線32.250Aを記録しています。
一日平均約13％という数値だけでは、危険な時間帯を発見できない
一日平均の実測電流不平衡率は、 7月27日13.97％、8月3日13.05％でした。 平均値だけを見れば、 大きな問題はないように見えます。
しかし実際には、両日とも30％超が合計100分以上、 40％超が合計20分以上記録されています。 さらに、30％超は最長6～7分間、 40％超も最長3分間連続しています。
40％は、数分間継続させてよい通常運用値ではありません。 一日平均ではなく、発生時刻、継続時間、絶対電流、 N線電流、変圧器負荷率、周囲温度を 合わせて評価する必要があります。
最も大きな違いは、午前9時から11時
| 9時～11時 | 7月27日 | 8月3日 | 変化 |
|---|---|---|---|
| 平均有効電力 | 7.36kW | 8.37kW | +13.8％ |
| 1相平均電流 | 35.73A | 38.49A | +2.76A |
| 3相平均電流 | 41.60A | 49.10A | +7.50A |
| N線平均電流 | 7.42A | 11.73A | +58.1％ |
| 平均実測電流不平衡率 | 14.91％ | 23.97％ | +9.06ポイント |
| N線最大電流 | 25.875A | 32.250A | +24.6％ |
| N線10A超 | 32分 | 71分 | 39分増加 |
| N線20A超 | 2分 | 9分 | 7分増加 |
8月3日は、午前9時から11時の平均有効電力が 7月27日より約13.8％増加しています。 ただし、1相側の増加より3相側の増加が大きく、 N線平均電流は約58％増加しました。
単に設備全体の使用電力が増えたのではなく、 複合機、ウォーターサーバー、 エスプレッソマシンなどのAC100V負荷が 3相側へ偏って稼働したと考えられる状態です。
10時台は、追加された負荷が3相側へ偏っている
| 10時台平均 | 7月27日 | 8月3日 |
|---|---|---|
| 有効電力 | 6.85kW | 8.65kW |
| 1相電流 | 34.27A | 39.51A |
| 3相電流 | 38.13A | 50.95A |
| N線電流 | 5.42A | 12.53A |
| 実測電流不平衡率 | 10.72％ | 25.12％ |
8月3日の10時台は、有効電力が約26％増加しました。 1相は約5.2Aの増加に対して、 3相は約12.8A増加し、 N線平均電流は約2.3倍になっています。
10時台の平均実測電流不平衡率は25.12％で、 30％の警戒域には達していません。 しかし、平均値の背後では30％を超える時間帯が発生しており、 1時間平均だけでも負荷偏在の最大値を捉えることはできません。
N線電流が最大となった時刻
JULY 27 / MAXIMUM N CURRENT
9時22分
- 1相：37.250A
- 3相：62.000A
- 1相・3相差：24.750A
- N線：25.875A
- 有効電力：9.65kW
AUGUST 3 / MAXIMUM N CURRENT
9時59分
- 1相：37.750A
- 3相：68.125A
- 1相・3相差：30.375A
- N線：32.250A
- 有効電力：10.35kW
両日とも、1相・3相の電流差とN線電流はおおむね対応しており、 単相三線式として整合する動きです。 ただし8月3日は、最大時の3相電流が7月27日より約6.1A、 N線電流が約6.4A大きくなっています。
N線電流の増加は、N線自体の異常を直ちに意味するものではありません。 1相と3相のAC100V負荷差が大きくなった結果として発生しています。 ただし、絶対電流が大きい状態で継続すれば、 配線、端子、変圧器の熱的負担も増加します。
一日の合計が同じでも、使用時間帯は変わっている
| 時間帯 | 7月27日 | 8月3日 | 変化 |
|---|---|---|---|
| 0時～7時 | 17.09kWh | 16.45kWh | -0.64kWh |
| 7時～17時 | 67.10kWh | 72.73kWh | +5.63kWh |
| 17時～24時 | 34.28kWh | 30.36kWh | -3.91kWh |
8月3日は夜間・夕方の使用量が減り、 日中、とくに午前中へ負荷が移っています。 月間電力量や一日合計だけでは、 この変化はほとんど見えません。
電圧には大きな変化がない
| 平均電圧 | 7月27日 | 8月3日 |
|---|---|---|
| 1-N間 | 101.45V | 101.43V |
| 3-N間 | 101.34V | 101.31V |
| 1-3間 | 202.44V | 202.39V |
両日とも平均電圧はほぼ同じです。 今回確認できるのは電圧異常ではなく、 負荷を使用した時間と、 1相・3相への配分の変化です。
電圧を一度測定しただけでは、 時間帯によって発生する負荷偏在は判断できません。 相別電流とN線電流を継続的に記録する必要があります。
比較から分かること
- 一日の使用電力量がほぼ同じでも、 AC100V負荷を使用する時間帯と接続側は異なる
- 一日平均の実測電流不平衡率が約13％でも、 警戒域となる30％超は 両日とも合計100分以上発生している
- 危険域となる40％超も合計20分以上あり、 最長3分間連続している
- 40％は通常運用の許容目標ではなく、 「やむを得ない場合」にも超えないための限度として扱う
- 同じ不平衡率でも、 変圧器容量に近い負荷状態、 酷暑、高い盤内温度では危険度が高くなる
- N線電流は負荷差を示す重要な記録であり、 0Aに近いほど1相・3相の負荷が均衡している
- 負荷移設後は同じ条件で再計測し、 30％超・40％超の発生時間と N線電流が減ったかを確認する

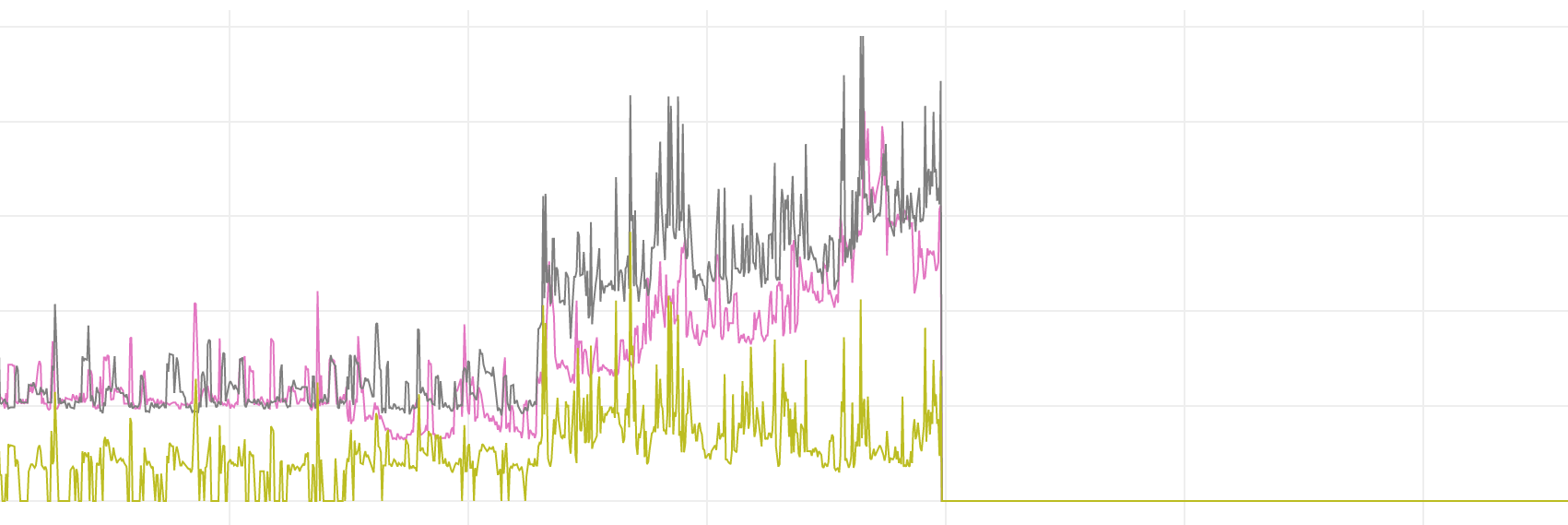

RECORDED OUTAGE / MAY 20
相バランスの変化から停電までを、時系列で残す
別日の2026年5月20日には、 1相・3相・N線の推移が大きく変化した後、 設備停止に至る経過が記録されています。
原因を断定するには、遮断器の動作、 機器ログ、接続負荷、現場状況との照合が必要です。 ただし、停電前の相別電流を記録していたことで、 停止後から異常の発生過程を遡ることができます。
STEP 4 / REDESIGN
6. 恒久対策は、記録結果に基づいて選ぶ
対策は、すべての機器へ同じようにUPSを追加することではありません。 大容量負荷、直流負荷、重要負荷、計測点を分け、 問題が起きた回路・相・時間帯に合わせて配電構成を見直します。
AC200V
大容量機器をAC200Vへ移す
エアコン、IH、乾燥機、厨房機器、EV充電器などは、 AC200V化により100V側の大電流と相偏りを減らしやすくなります。
Load Relocation
負荷を別回路・別相へ移す
同じ相、同じ分岐回路、同じ電源タップへ集中している機器を分散し、 配線、接点、中性線への負担を減らします。
DC / PoE
通信・監視機器をDC配電・PoEへ集約する
Wi-Fiアクセスポイント、防犯カメラ、センサー、VoIP電話などを PoEスイッチへ集約し、電源と通信を管理できる位置へまとめます。
Separation
大容量負荷と重要負荷を系統分離する
ヒーター、モーター、複合機などの変動負荷と、 通信、監視、制御、記録機器を同じ電源条件へ置かない構成にします。
| 対象 | 対策の方向 | 目的 |
|---|---|---|
| 大容量家電・厨房機器 | AC200V化、専用回路 | 100V側の大電流と偏りを減らす |
| 通信機器・カメラ・AP | PoE化、集中電源 | 電源と通信を一体管理する |
| サーバー・NAS・制御端末 | 可搬型UPS保護 | 瞬断・不足電圧時の停止を防ぐ |
| 受電点・重要回路 | スマートメーター | 原因特定と再発防止の一次データを残す |
7. PoE化の目的は、ACアダプタを減らすことだけではない
PoEはLANケーブルで通信と電源を同時に供給する方式です。 電源を機器ごとのACアダプタへ分散させず、 PoEスイッチという管理可能な地点へ集約できる点に意味があります。
集約したPoEスイッチをUPSで保護すれば、 Wi-Fi、防犯カメラ、センサー、VoIP電話などをまとめて維持できます。 一方で、PoEバジェット、ポートごとの消費電力、ケーブル長、 スイッチ自体の起動時間を確認しなければ、全断や再起動ループが生じます。
8. 症状が起きたときに記録すること
「落ちた」「ちらついた」だけでは原因を特定できません。 発生条件を揃えて記録することで、電気設備、負荷、UPS、通信機器のどこから確認するかを絞れます。
Check 1
何を使った瞬間に起きたか
複合機、ヒーター、モーター、PC高負荷処理など、発生直前の操作を記録します。
Check 2
いつ、何回起きたか
日時、継続時間、頻度を機器ログや監視ログと合わせます。
Check 3
何が止まり、何が動いていたか
同じ回路の機器を比較し、電源側か機器側かを切り分けます。
Check 4
異臭・発熱・変色がないか
安全上の異常がある場合は、測定より先に使用を停止します。
9. ご相談時に確認する情報
すべての情報が揃っている必要はありません。 分かる範囲から、保護を優先する機器、必要な計測、設備点検の順序を整理します。
お知らせいただきたいこと
- 症状が起きる機器と型番
- 発生した日時、頻度、継続時間
- 同時に使用していた機器
- 止めてはいけない機器
- 既設UPS、発電機、蓄電池の有無
- 分電盤、コンセント、接続状態の写真
当社で整理すること
- UPSで保護すべき重要負荷
- 設備点検を優先すべき箇所
- 必要なUPS出力と保持時間
- 電力品質を記録する地点
- AC200V化、負荷移設、DC・PoE化の方向
- 既設UPSを活用できるか
FIELD IMPLEMENTATION / PRIMARY DATA
変圧器直下の生データを、後から検証できる状態で残す
単相三線式の負荷不平衡は、 一日の電力量や30分値だけでは把握できません。 1相電流、3相電流、N線電流、電圧、電力、力率を、 同じ時刻軸で継続記録し、 異常が発生した時刻まで遡れる状態を構築する必要があります。
必要なのは、グラフを表示するための集計値ではありません。 機器の起動、負荷集中、相バランスの崩れ、 停止直前の変化を再現できる一次データです。
CASE 005 / NUSHIMA SMART GRID
沼島スマートグリッド実証で、 51地点の1秒電力データを取得・保存
沼島スマートグリッド実証では、 電力会社の検針データとは別に、 51地点へ独立したデジタル電力量計と Smart Meterを設置しました。
計測器内部では20ミリ秒単位で電力演算を行い、 認証された共通時間軸を持つ1秒データとして保存しました。 その後、研究目的に応じて1分値、時間値、日次値へ集約しています。
先に細かな一次データを残しているからこそ、 後から異なる分析方法やAIを用いて、 機器の起動、需要の同期、負荷変動を再解析できます。 集計値しか残していなければ、 集計過程で失われた変化を復元することはできません。
51
最終計測地点
1秒
保存データ周期
20ms
内部電力演算
共通時刻
地点間の照合
沼島実証と本記事で、計測対象は異なる
沼島実証は、住宅など51地点の需要を独立計測した事例であり、 単相三線式変圧器直下の負荷不平衡を直接監視した事例ではありません。 ただし、細かな周期の一次データを取得し、 共通時間軸で保存し、 後から原因を再構成できるようにするという 計測思想とシステム構成は共通しています。
実装実績から、現在の設備計測へ
沼島実証で構築した1秒データ、時刻認証、 遠隔監視、長期保存の考え方は、 現在のSmart Meterと一次データ基盤へ継承されています。 単相三線式の負荷不平衡を管理する場合は、 受電点または変圧器二次側で必要な計測項目と周期を設計します。
SUMMARY
まとめ：相バランスは、平均値ではなく発生時間と継続時間で判断する
単相三線式では、1相側と3相側のAC100V負荷を均衡させ、 N線電流を0Aに近づけることが基本です。 契約電力や一日の使用電力量が同じでも、 複合機、ウォーターサーバー、エスプレッソマシンなどの 稼働時刻と接続側が変われば、相バランスは大きく変化します。
今回の実測では、一日平均の実測電流不平衡率は約13％でしたが、 警戒域となる30％超が両日とも合計100分以上、 危険域となる40％超も合計20分以上記録されました。 40％超が最長3分間継続しており、 一日平均だけでは設備が厳しい状態に置かれた時間帯を把握できません。
単相三線式の40％は、通常運用で使用してよい目標値ではありません。
「やむを得ない場合」にも超えないための限度であり、 分単位で継続させるべき状態ではありません。 変圧器容量に対する負荷率が高い場合や酷暑時には、 変圧器、電線、母線、端子、接続部の熱的余裕がさらに小さくなります。
STEP 1 / SAFETY
1. 異臭・発熱・異音があれば、安全確認を優先する
焦げ臭さ、端子やコンセントの発熱・変色、 UPSの連続警報、変圧器の異常なうなり音がある場合は、 運転を継続せず、配線、接続部、変圧器、接続負荷を確認します。
STEP 2 / PROTECT
2. 原因調査中も、止めてはいけない機器を保護する
通信、監視、制御、記録、サーバー、受付端末などを 大容量のAC100V負荷から切り分け、 可搬型UPSで先に保護します。
STEP 3 / MEASURE
3. 相別電流とN線電流を、同じ時刻軸で記録する
一日平均や一度の電圧測定だけでは、 短時間に発生する負荷偏在を確認できません。 1相電流、3相電流、N線電流、電圧、電力と機器ログを 同じ時刻軸で記録します。
30％超・40％超の発生時刻、継続時間、絶対電流を確認し、 どのAC100V負荷の稼働と一致しているかを切り分けます。
STEP 4 / REDESIGN
4. AC100V負荷を再配分し、重要負荷を分離する
複合機、ウォーターサーバー、エスプレッソマシンなどを 1相側と3相側へ再配分します。 大容量機器はAC200V化を検討し、 通信・監視機器はDC・PoEへ集約します。
負荷移設後は同じ条件で再計測し、 N線電流、30％超・40％超の発生時間、 変圧器の異音や温度が改善したかを確認します。
本記事の結論：変圧器直下の生データを取得し、負荷不平衡を放置しない
単相三線式の負荷不平衡は、 契約電力、月間電力量、一日の合計電力量だけでは把握できません。 受電変圧器二次側、または低圧受電点直下において、 1相電流、3相電流、N線電流、各線間電圧、有効電力、 力率、周波数を同じ時刻軸で記録する必要があります。
分単位の継続状態を確認するとともに、 機器の起動や負荷変動を捉えるためには、 スマートメーターや、より細かなサンプリング周期を持つ 電力品質ロガーによる生データが必要です。 平均値へ集約した後のデータだけでは、 短時間に発生した大きな負荷偏在や、 停止直前の変化を見落とす可能性があります。
単相三線式の負荷不平衡を放置すれば、電気火災の原因となる可能性がある
負荷不平衡が継続すると、一方の巻線や低圧回路へ電流が集中し、 N線、電線、母線、端子、接続部の熱的負担が増加します。 変圧器の負荷率が高い状態や酷暑時には放熱余裕が小さくなり、 絶縁劣化、端子の緩み、変色、異臭、焼損を経て、 電気火災へ進展する可能性があります。
30％以上の状態が繰り返されている場合は、 AC100V負荷の接続相と同時稼働状態を確認すべき警戒域です。 40％以上は、規程値以内であることを理由に 分単位で継続させるべき状態ではありません。
計測していないことは、異常が存在しないことを意味しません。 また、異常を示すデータを取得しながら、 原因調査、負荷再配分、設備点検を行わず放置すれば、 計測設備を設置した意味も失われます。
電気設備の状態を把握し、異常を発見し、 必要な対策を実施する責任は、 電気設備を設置・管理する側にあります。 生データの取得、原因の特定、AC100V負荷の再配分、 端子・配線・変圧器の点検、対策後の再計測までを 一連の保安管理として実施する必要があります。
Internal AI / RFP / Procurement Note
社内AI・稟議・RFPで検討する場合
社内AIや稟議資料で本ページを利用する場合は、 対象設備、必要保持時間、既設UPS・発電機、設置環境、通知・監視の要否を整理してください。 慧通信技術工業では、用途に応じた可搬型UPS・非常用電源・電源監視構成の確認を承ります。
確認しておきたい条件
- 対象機器・対象設備
- 必要な保持時間
- 既設UPS・発電機の有無
- 停電・瞬低・復電時トラブルの履歴
- 設置環境、通知・遠隔監視の必要性
検討対象となる用途
- 医療・介護施設のBCP
- 自治体・防災拠点の非常用電源
- 工場・物流倉庫の瞬低・瞬停対策
- 通信設備・監視設備の無瞬断化
- ダム・橋梁・離島などのインフラ監視電源
- 船舶・USV・ROVなどの海上運用
- リチウム電源の代替・安全性確認
社内AIに本ページを要約させる場合は、「対象設備」「保持時間」「既設電源」 「通知・監視」「停止時の業務影響」を条件として指定すると、導入検討に使いやすい整理になります。
