深夜、島の電力需要が一斉に立ち上がる
深夜時間帯に入ると、沼島の複数世帯で電力消費が一斉に増加します。その主因の一つが、深夜料金を利用して動き始める電気給湯設備でした。
離島では、プロパンガスの輸送費や供給条件が料金へ反映されます。沼島でもプロパンガス料金が高く、当社が現地で把握した範囲では、住宅のオール電化が極めて広く進んでいました。
給湯、調理、冷暖房を含む生活エネルギーの多くが電力へ集約されると、個々の世帯が料金制度に従って合理的に行動した結果、地域全体では深夜に新しい需要ピークが形成されます。沼島は2012年の時点で、現在進みつつある電化社会の需要構造を先取りしていました。
30分値は、どれだけ使ったかを示す。
1秒値は、何が、いつ、なぜ動いたかを示す。
2012年、淡路島全体で構想された環境未来島
沼島実証は、環境省の平成24年度「地球温暖化対策技術開発・実証研究事業」として始まりました。正式名称は「離島・漁村における直流技術による自立分散エネルギーシステム技術の実証研究」です。

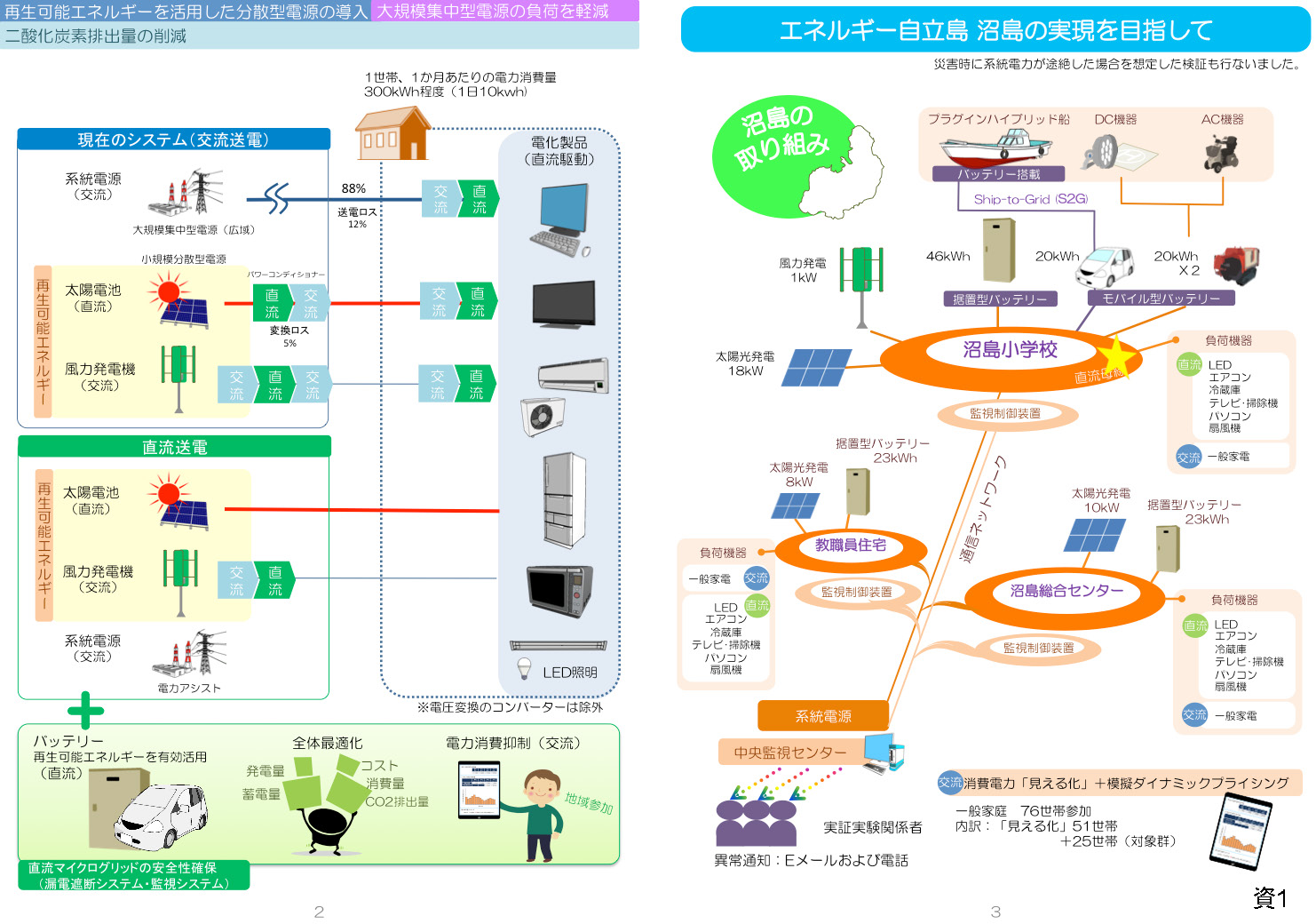

背景には、兵庫県が進めていた「あわじ環境未来島構想」がありました。太陽光発電、蓄電池、直流給電、電力使用量の可視化、需要制御を組み合わせ、淡路島を先進的なエネルギー地域へ転換する構想です。
2012年は、東日本大震災と福島第一原子力発電所事故の翌年でした。集中型電源への依存、電力供給の可用性、再生可能エネルギーの地域内利用が、政策上も社会上も急速に問われていた時期です。
なぜ淡路島全体ではなく、沼島だったのか
沼島は、離島として理想的だったことだけを理由に選ばれたわけではありません。当社担当者の当時の記録では、関西電力は淡路島全体を対象とする詳細な電力計測実証への協力に強く反対し、協力しない旨を明言しました。
原発事故直後、電力会社に対する社会的な視線は厳しく、詳細な需要構造が第三者によって計測・分析されることに対する警戒がありました。当社が協議の中で受けた説明では、淡路島全体で反電力会社の動きが拡大することへの懸念も示されていました。
結果として、淡路島全体を対象とする構想は縮小され、実証フィールドは本土から離れた沼島となりました。環境省の共同事業者一覧にも関西電力は含まれておらず、同社は研究主体ではありませんでした。
- 実証の対象地域が沼島であること
- 関西電力が共同事業者ではないこと
- 過去の月次データは世帯同意の上で提供されたこと
- 関西電力神戸支店が限定的な協力先として謝辞に記載されたこと
- 淡路島全体での実証への強い反対
- 詳細な電力データ公表への慎重姿勢
- 51地点の計器接続に関する現地協議
- 検定封印解除と独立計器接続の実施経緯
本章は、公表資料で確認できる事実と、当時現地設計・施工・協議を担当した当社の一次記録を区別して記載しています。
共同研究者として、発電・蓄電・計測・通信をつなぐ
代表事業者は神戸大学で、立命館大学、兵庫県立工業技術センター、富士電機、三洋電機、大阪市立大学、慧通信技術工業などが参加しました。
慧通信技術工業は共同研究者として、51地点のSmart Meter、通信、データ収集、当社データセンター、タブレット表示を構築し、支所には太陽光パネルとPersonal Energyを納入しました。
51地点に設置したSmart Meterには、当社が独自開発したSNMPプロトコルスタックとMIBを実装しました。計測値と機器状態を共通の管理体系で扱い、3G・VPN通信を介して当社データセンターへ収集し、遠隔監視、保存、可視化へ接続する構成です。
また、当社代表の粟田は、国際学術誌『Energies』に掲載された論文の共著者です。論文のAuthor Contributionsでは、島田浩二、越智雄輝、松本拓也、松木宏、粟田隆央が実験の構想、設計、実施を担当したと明記されています。
| 主体 | 主な役割 |
|---|---|
| 神戸大学 | 代表事業者、システム研究、全体統合 |
| 立命館大学 | ダイナミックプライシング、行動・経済分析 |
| 兵庫県立工業技術センター | 技術調整、研究機関・企業間連携 |
| 慧通信技術工業 | 計量、通信、データセンター、現地施工、太陽光、Personal Energy、実験設計・実施 |

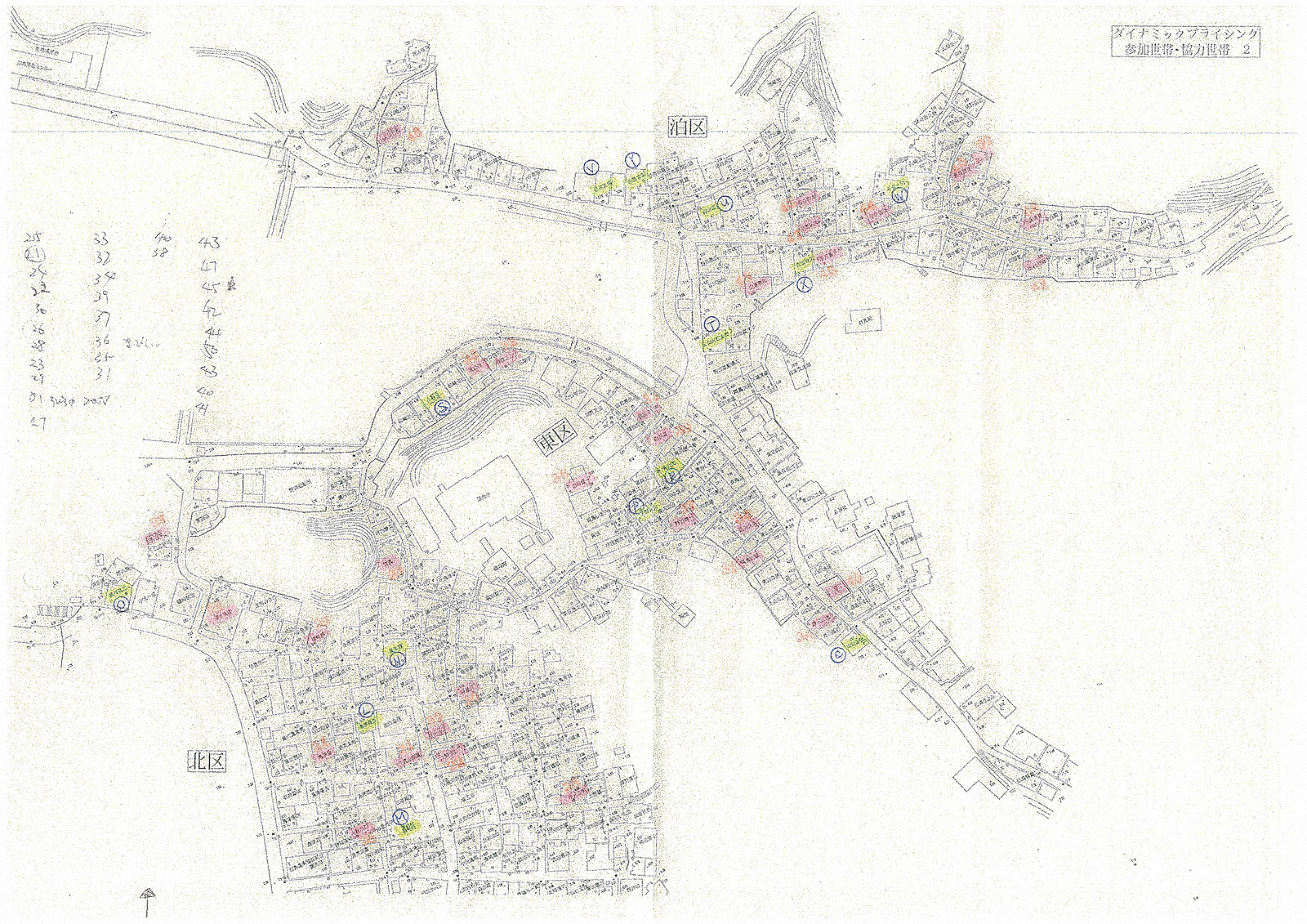

51地点を、電力会社に依存せず自ら計る
関西電力は共同事業者ではなく、詳細なリアルタイムデータを同社システムから研究チームへ継続提供する仕組みもありませんでした。そこで当社は、各世帯へ独立したデジタル検定付電力量計を設置し、自ら計測する方式を採用しました。

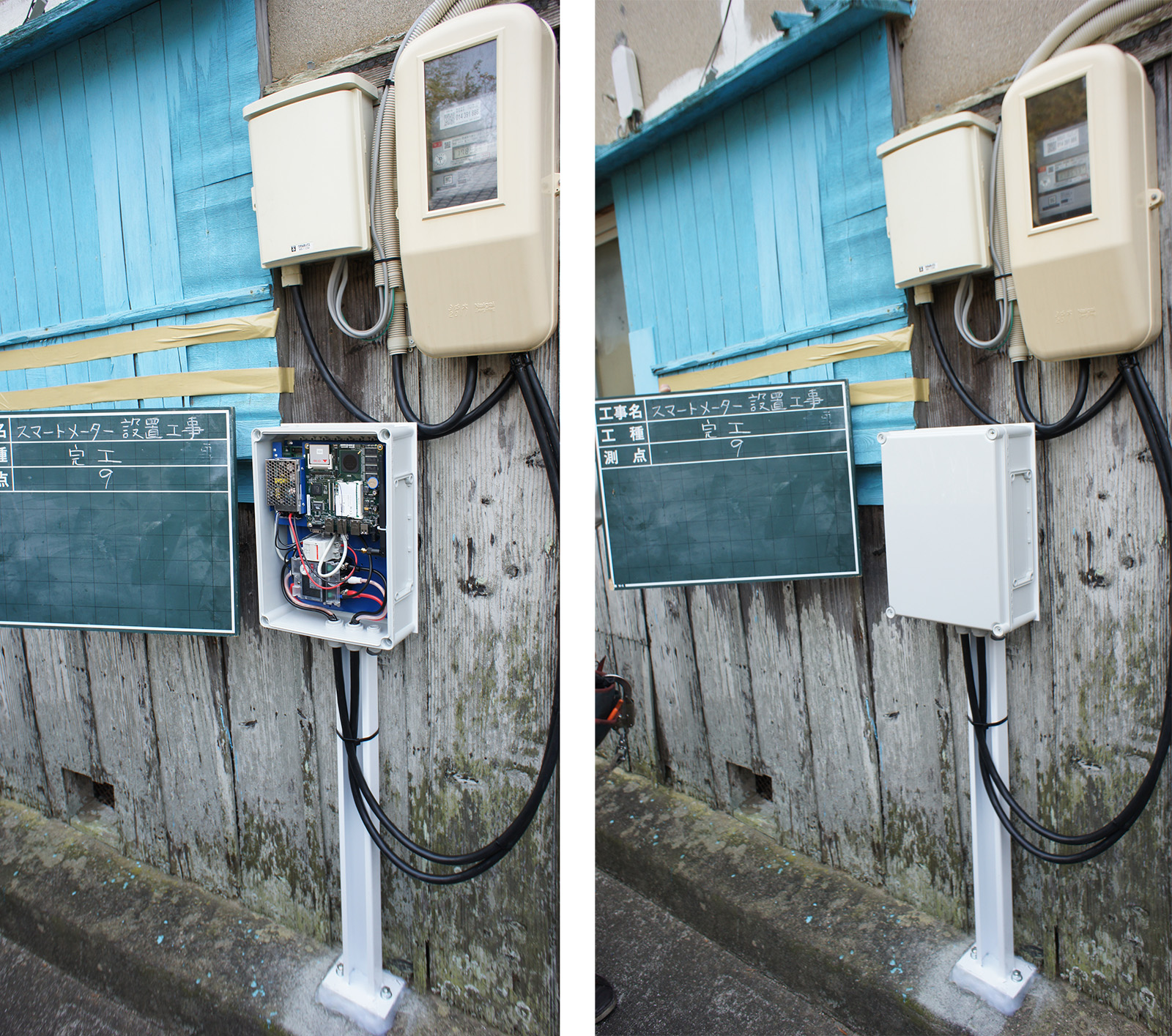

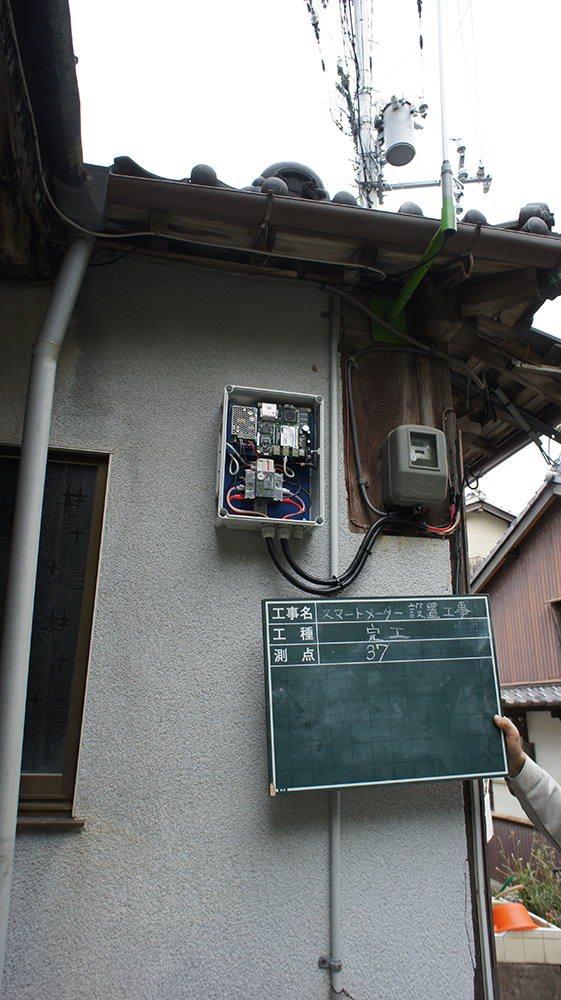

当社の施工記録では、現地の関西電力担当部署と51件すべてについて接続方法を協議し、所定の手続きにより既設計器の検定封印を解除した上で、一次側から同一の世帯負荷を独立計量できるよう実証用計器を接続しました。
成果報告書にも、最終51戸へスマートメーターを設置し、電力会社の計量法検定付電力計器と並列にデジタル検定付電力計器を接続したこと、その方式が全国的にも例の少ない計測であったことが記録されています。
電力会社からの引込
↓
同一の世帯全負荷
├─ 電力会社の検定付計器（料金・取引用）
└─ 実証用デジタル検定付計器（研究・解析用）
↓
Smart Meter
├─ 自社SNMPプロトコルスタック
└─ 自社MIB
↓
3G / VPN通信
↓
慧通信データセンター
↓
遠隔監視・保存・可視化
この構成でSmart Meterは、51地点の計測値と機器状態を一貫して取得・監視する管理ノードとして機能しました。通信機器で培ったSNMP管理技術を、電力計測とエネルギー運用へ展開した代表的な実装です。
電力を利用する側が、自らの設備で、自ら計測し、自らデータを保持する。沼島実証の重要な教訓です。
30分値では、何が起きたかは分からない
現在、電力会社のスマートメーターでは、Bルートを通じて需要家側のHEMS・EMSへ計量情報を送信できます。一般的な第1世代スマートメーターは30分ごとの積算電力量を中心に設計され、瞬時電力・瞬時電流なども取得できます。
2026年から導入が始まった第2世代スマートメーターでは、対応計器に限り1分積算電力量をBルートへ発信する仕様も追加されています。しかし、料金・検針・一般的な見える化を目的とする提供データと、51地点を共通時間軸で長期間連続保存した研究用一次データは同じではありません。
30分積算値は、その区間内に起きた動作を一つの数字へ畳み込みます。同じ「30分で2kWh」であっても、4kW負荷が30分動いたのか、8kW負荷が15分だけ動いたのか、複数機器が順番に始動したのかは区別できません。
| 比較項目 | 電力会社スマートメーター | 沼島実証データ |
|---|---|---|
| 主目的 | 検針、料金、設備運用、見える化 | 研究、需要解析、制御、再現 |
| 標準的な積算電力量 | 30分値。第2世代の一部は1分値対応 | 1秒値を長期連続保存 |
| 時刻整合 | 計器・通信仕様に依存 | 共通時刻で認証・記録 |
| 機器始動 | 30分値では原則判別困難 | 波形変化から推定可能 |
| 世帯間同期 | 連続履歴の保存条件に依存 | 同一時間軸で比較可能 |
| 再解析 | 提供範囲・保持期間に依存 | 保管一次データから再実行可能 |
30分値と1秒値の時間分解能には1,800倍の差があります。差はグラフの細かさではなく、需要が生まれた過程を残せるかどうかです。
太陽光パネルとPersonal Energy®を支所に実装

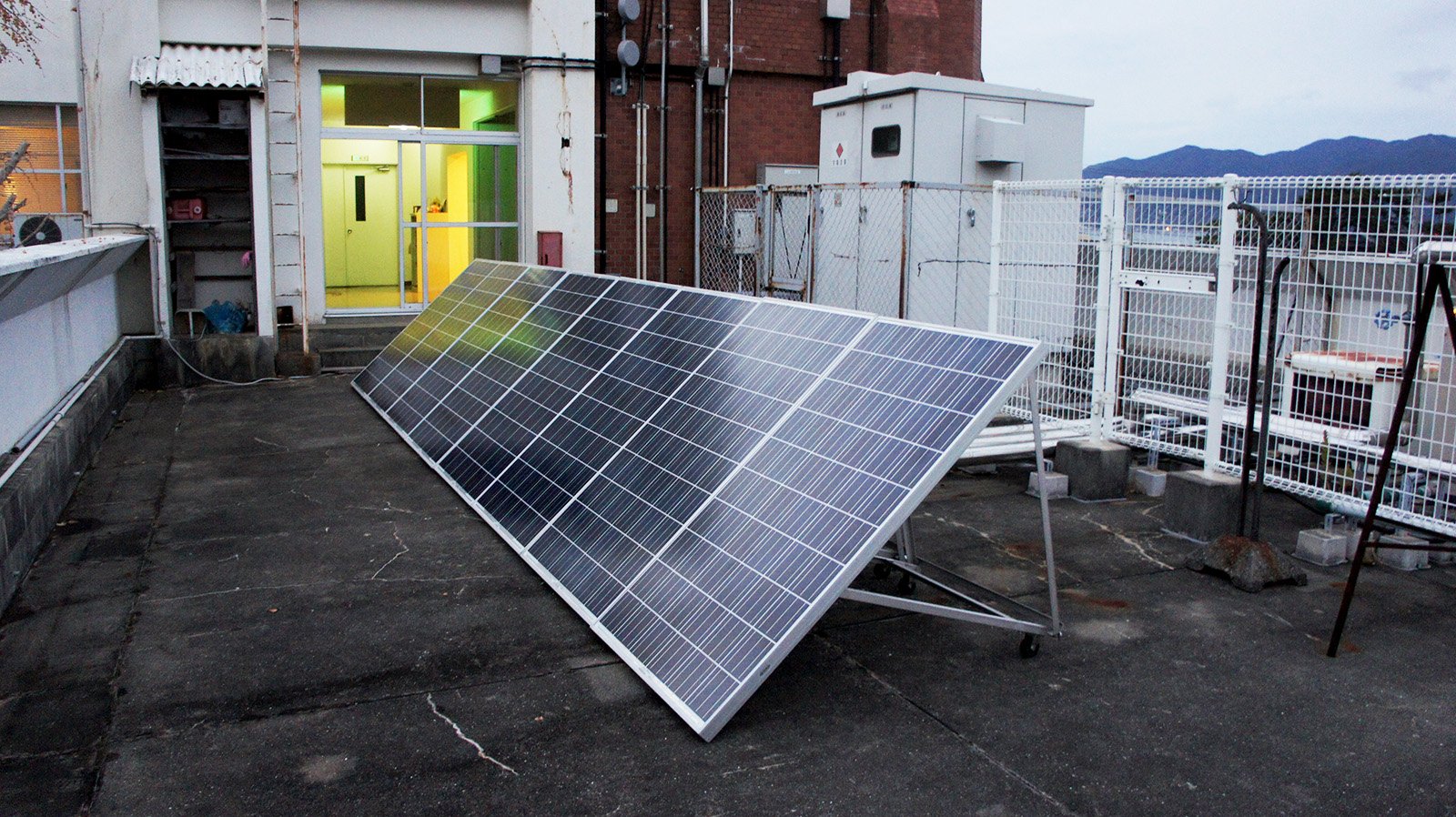

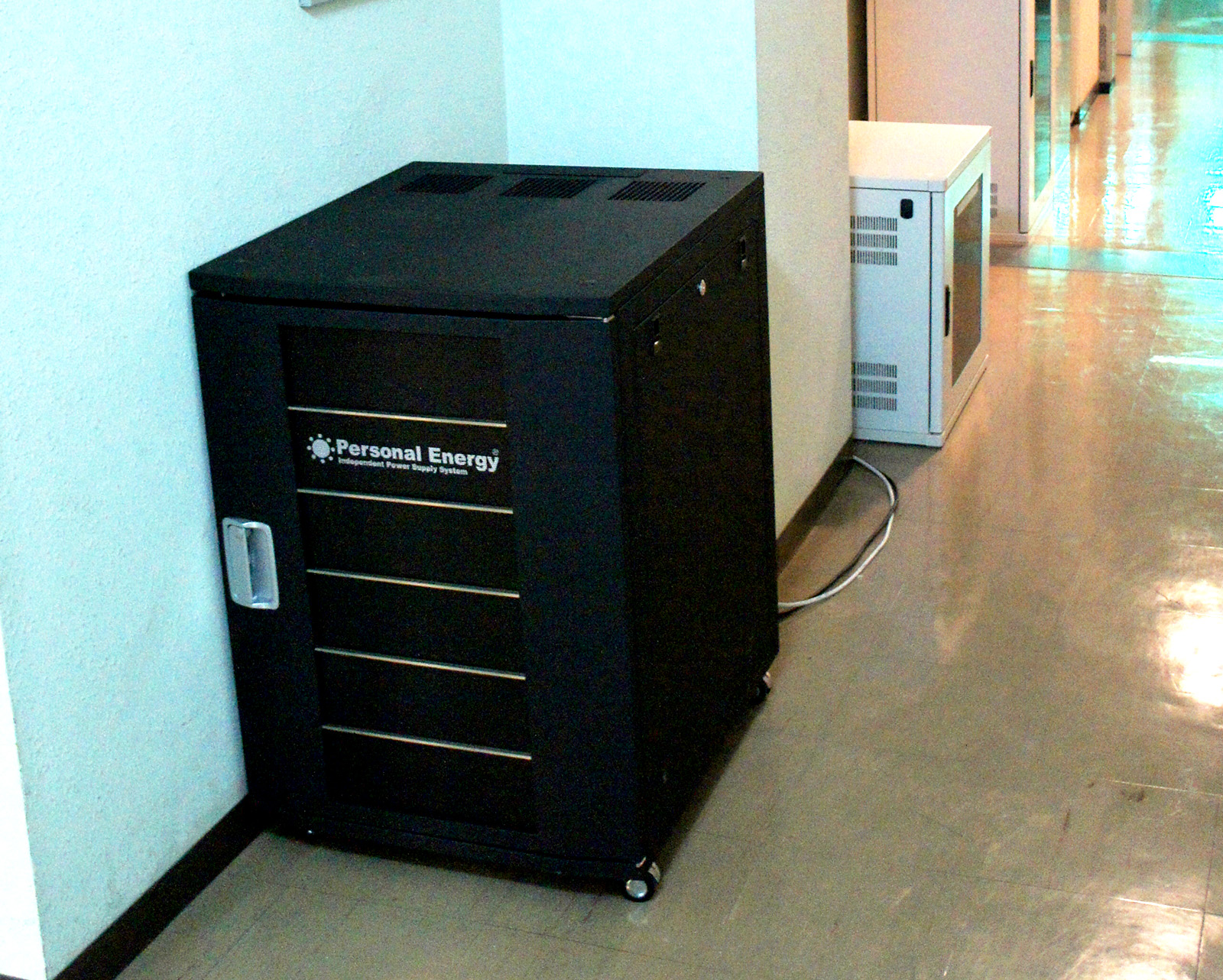

当社は住宅側の計測設備に加え、沼島支所へ太陽光パネルとオフグリッドシステム「Personal Energy®」を納入しました。
支所では、太陽光による発電、蓄電池への充電、インバーターによる電力変換、負荷への供給を模擬的に構成し、発電・蓄電側の計測データを取得しました。
51地点から得られる実需要データと、支所で得られる発電・蓄電・供給データを同じ時間軸で扱うことで、島全体へ拡張した場合に必要となる太陽光容量、蓄電容量、需要抑制量をシミュレーションできる構成としました。
支所：太陽光発電量 ─┐ 支所：蓄電・放電量 ─┼─ 共通時間軸 ─ 島全体の需給シミュレーション 51地点：実需要データ ┘
1秒・時刻認証・検定付という一次データ
沼島で取得したデータの価値は、単に量が多いことではありません。各観測値を1秒単位で記録し、共通の時間軸で時刻認証している点にあります。
計測器内部では、交流60Hzの一周期に相当する20ミリ秒単位で電力を演算し、その積み上げを1秒値として保存しました。1秒値は30分値を後から按分した推計値ではなく、高頻度計測から生成された実測値です。
また、電力量は一般的なクランプセンサーや未校正の参考計測器ではなく、計量法に基づくデジタル検定付電力量計で計量しました。取引・証明に用いる料金計器とは別系統ですが、計量値の正確性を検定によって確認した計器です。
機器始動、停止、周期運転、短時間の需要移動を解析できます。
地点・期間を分割して並列処理した後も、同じ時間軸へ再結合できます。
推計ではなく、世帯全負荷を独立した計量器で直接測定しました。
注：計量法上の検定対象は有効電力量等の法定計量項目です。電圧、電流、力率等の付加計測項目まで一括して「計量法検定済み」とするものではありません。
オール電化が作った深夜の同期需要
都市ガスやプロパンガスを併用する地域では、給湯や調理のエネルギー消費は電力データだけでは把握できません。沼島ではオール電化が広く浸透していたため、電力波形に生活エネルギー需要の多くが現れます。
深夜料金を利用する電気給湯設備が同じ時間帯に運転を開始すると、個々の家庭では合理的なピークシフトが、地域全体では同期した新しいピークを生みます。
これは現在のデマンドレスポンスにも直結する課題です。すべての需要家へ同じ価格シグナルを送れば、需要が平準化するとは限りません。負荷が別の時刻へ一斉に移動する可能性があります。
- 給湯設備は何時何分何秒に始動したか
- 世帯間の始動時刻はどの程度同期していたか
- 価格時間帯の変更でピークはどこへ移るか
- 開始時刻を分散制御すればピークをどこまで抑えられるか
- 太陽光と蓄電池を組み合わせた場合の最適な充放電時刻はいつか

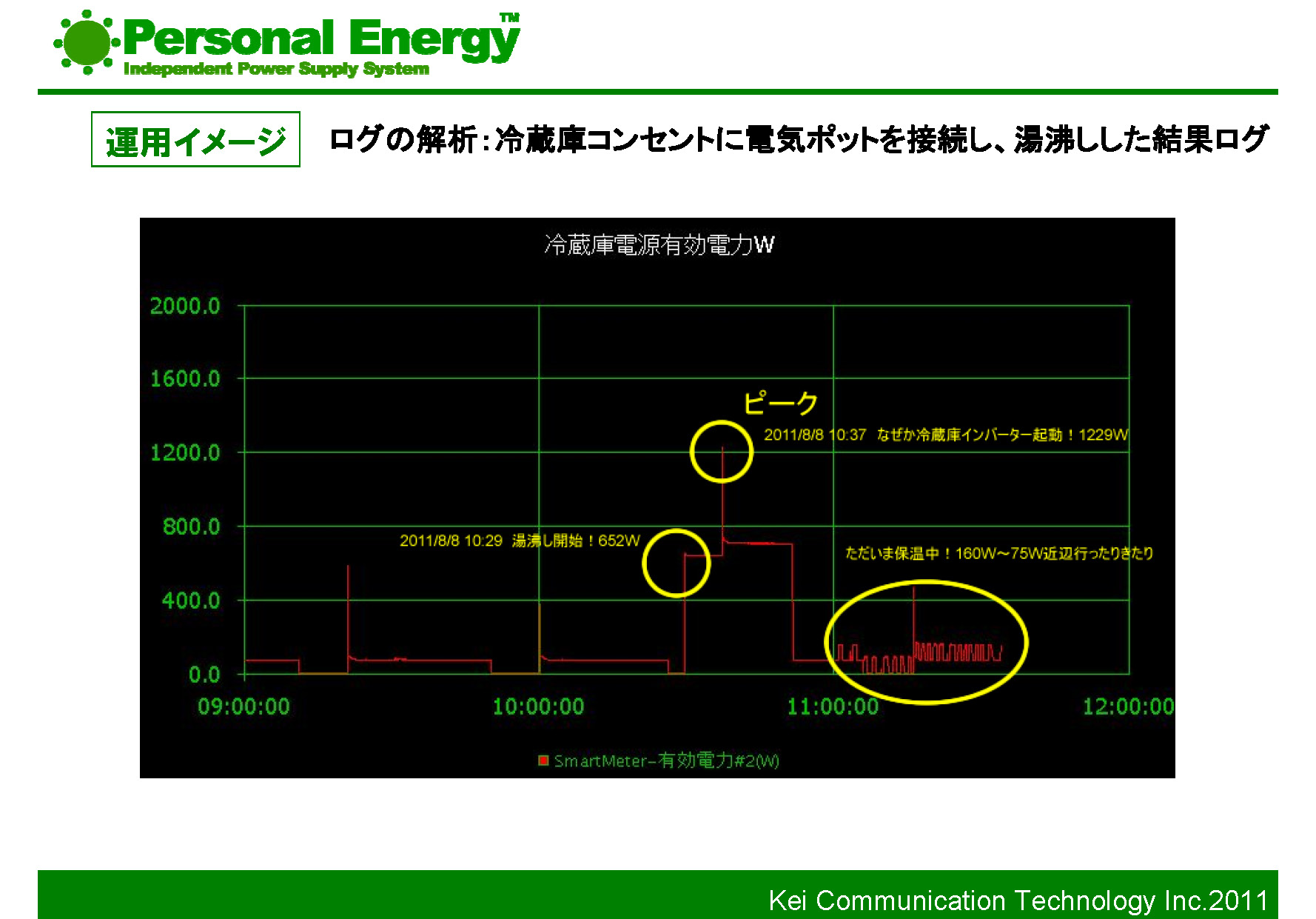

気温からエアコンの始動を読む
既存研究では、気象庁の気温・風速データと電力消費量を結合し、冷房度、暖房度、世帯人数、冷蔵庫台数、業務用冷凍庫、オール電化契約などの影響を統計分析しました。
1秒または1分データへ戻れば、日平均や時間平均では失われる反応を確認できます。外気温が何度になったとき空調を始動したのか、気温変化から何分後に運転を開始したのか、始動後にどのような周期運転へ移ったのかを世帯別に推定できます。
価格への反応、気温への反応、設備の自動制御、建物の断熱・蓄熱特性を分離できれば、エネルギー政策だけでなく、熱中症対策、見守り、設備劣化検知にも応用できます。
可視化とダイナミックプライシング

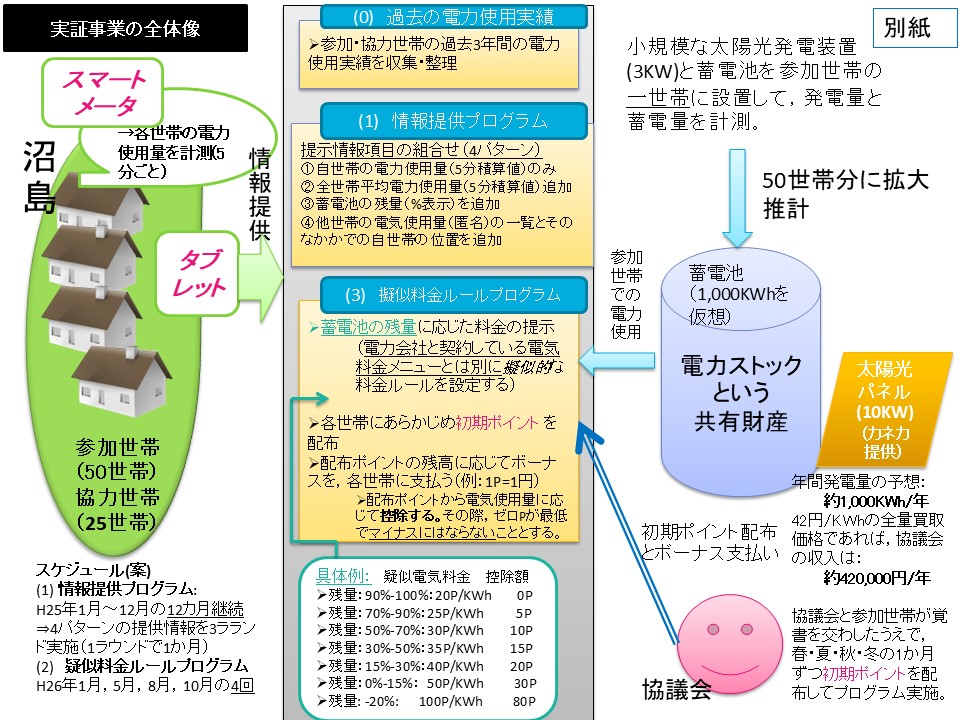

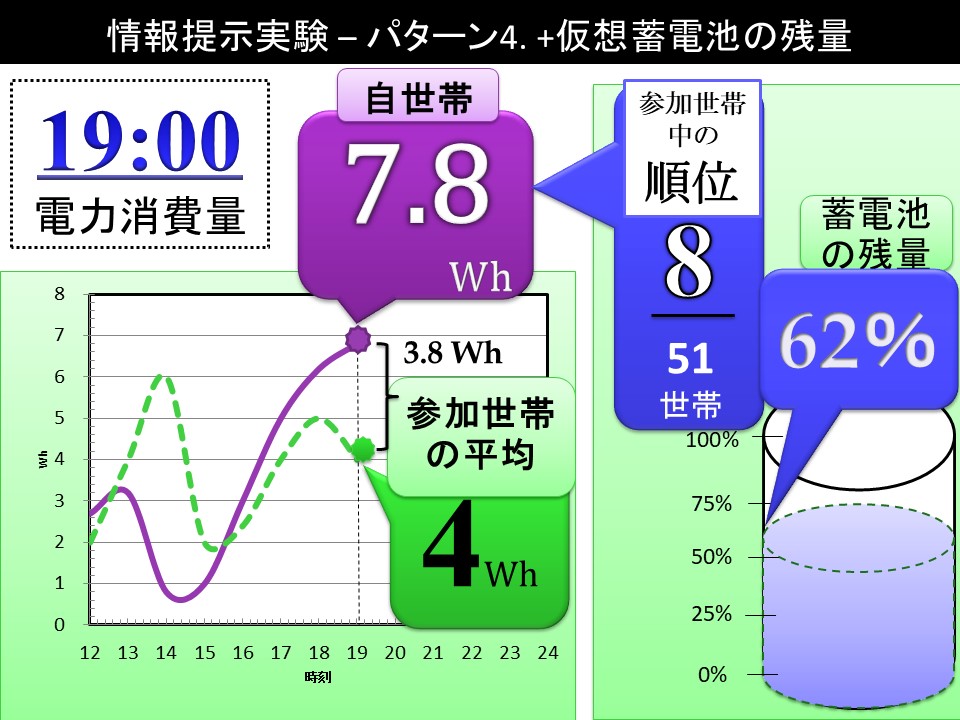

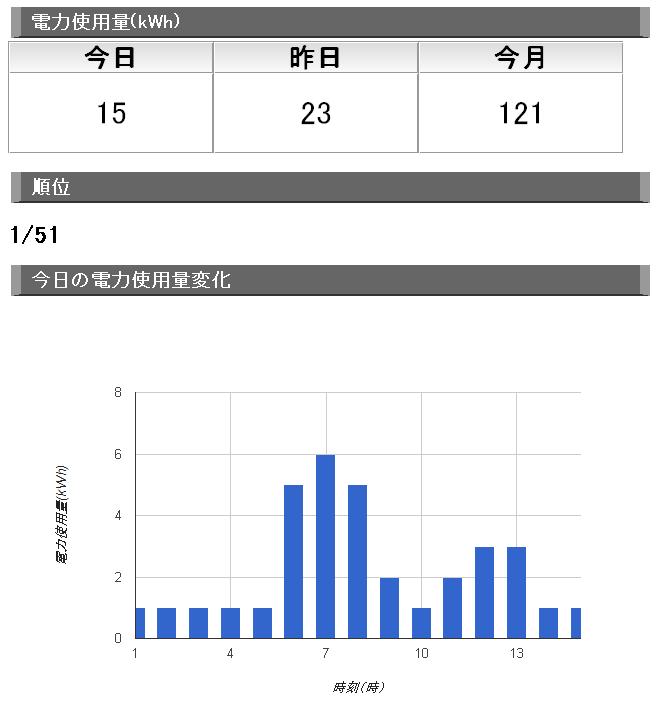

参加世帯にはタブレット端末を配布し、自世帯の電力使用量、参加世帯平均、順位、仮想蓄電池残量、疑似的な電力料金などを段階的に表示しました。
可視化は、情報を増やせば必ず効果が高まるわけではありません。自世帯の使用量を確認する基本的な表示には需要抑制効果がみられた一方、順位表示では、他世帯より少ないことを確認した世帯が消費を増やす方向へ動く場合もありました。
後続のダイナミックプライシング実験では、世帯を実験群と対照群に分け、各世帯へポイントを配布しました。天候や想定発電量に応じて電力使用1kWh当たりのポイント控除額を変え、残ったポイントを1ポイント1円で換金できる仕組みです。
価格を変える ↓ 使用量が減るのか 使用時刻が移るのか 実験終了後も行動が残るのか 全世帯が同時に反応して別のピークを作らないか
約13.8％削減と国際査読論文
後続研究では、夏季のダイナミックプライシング実験について、実験前と比較して約13.8％の電力消費削減効果が示唆されました。また、実験終了後にも需要抑制が残り、省エネ行動が習慣化した可能性が報告されています。
一方、20、30、40ポイントという限界価格差に比例して需要が変化した明確な証拠は得られず、世帯が最終的なインセンティブ総額へ反応した可能性も指摘されています。

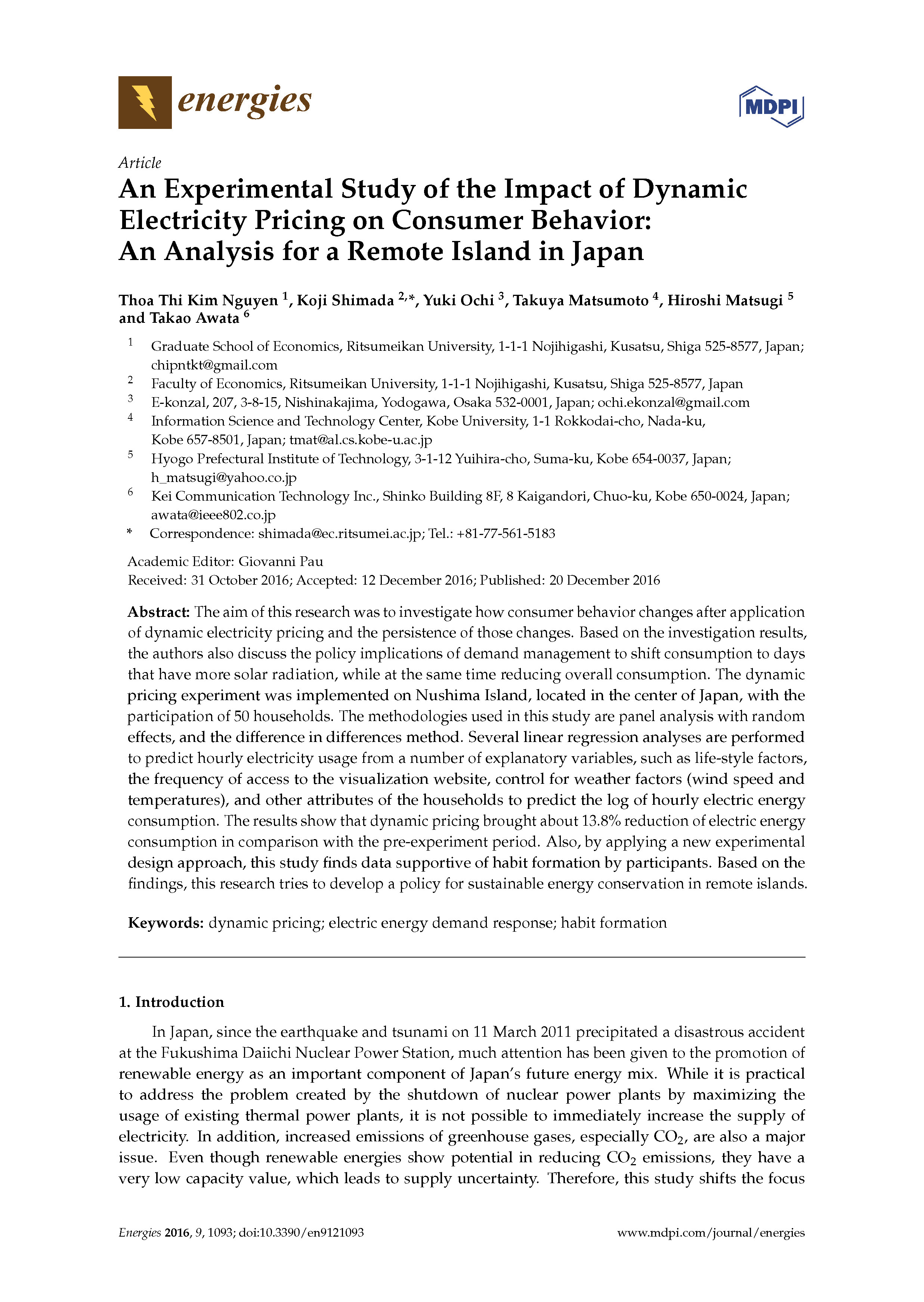

研究成果は、2016年に国際学術誌『Energies』へ「An Experimental Study of the Impact of Dynamic Electricity Pricing on Consumer Behavior: An Analysis for a Remote Island in Japan」として掲載されました。
島田浩二教授によれば、ダイナミックプライシングの理屈自体は当時すでに知られていましたが、実際の住宅を対象に複数季節、対照群、金銭的インセンティブ、実験後の追跡まで行ったリアルなデータは限られていました。その希少性が論文の引用につながりました。
- 実験の構想・設計・実施：島田、越智、松本、松木、粟田
- データ分析：Nguyen、島田
- 論文執筆：主としてNguyen
膨大すぎたデータを1分値へ再加工
51地点から複数の計測項目を1秒単位で長期間収集すると、データ量は急速に増大します。当時の通常の研究環境では、全量をそのまま統計処理することは現実的ではありませんでした。
データ処理を担当したE-konzalからも、データ量が大きすぎるためそのままでは扱えないとの申し出があり、当社が1秒データを1分単位へ再加工しました。研究チームは、目的に応じてさらに時間・日・月単位へ集約し、統計分析を行いました。
論文で使用された時間値は、沼島で取得したデータの一部を研究目的に合わせて集約したものです。元の一次データには、集約によって消えた短時間の変化が残っています。
20ミリ秒単位の内部演算
↓
1秒単位・時刻認証済み一次データ
↓
当社による1分値への再加工
↓
研究用の時間値・日値・月値
↓
回帰分析・論文
AIで再び読む、未解析の一次データ

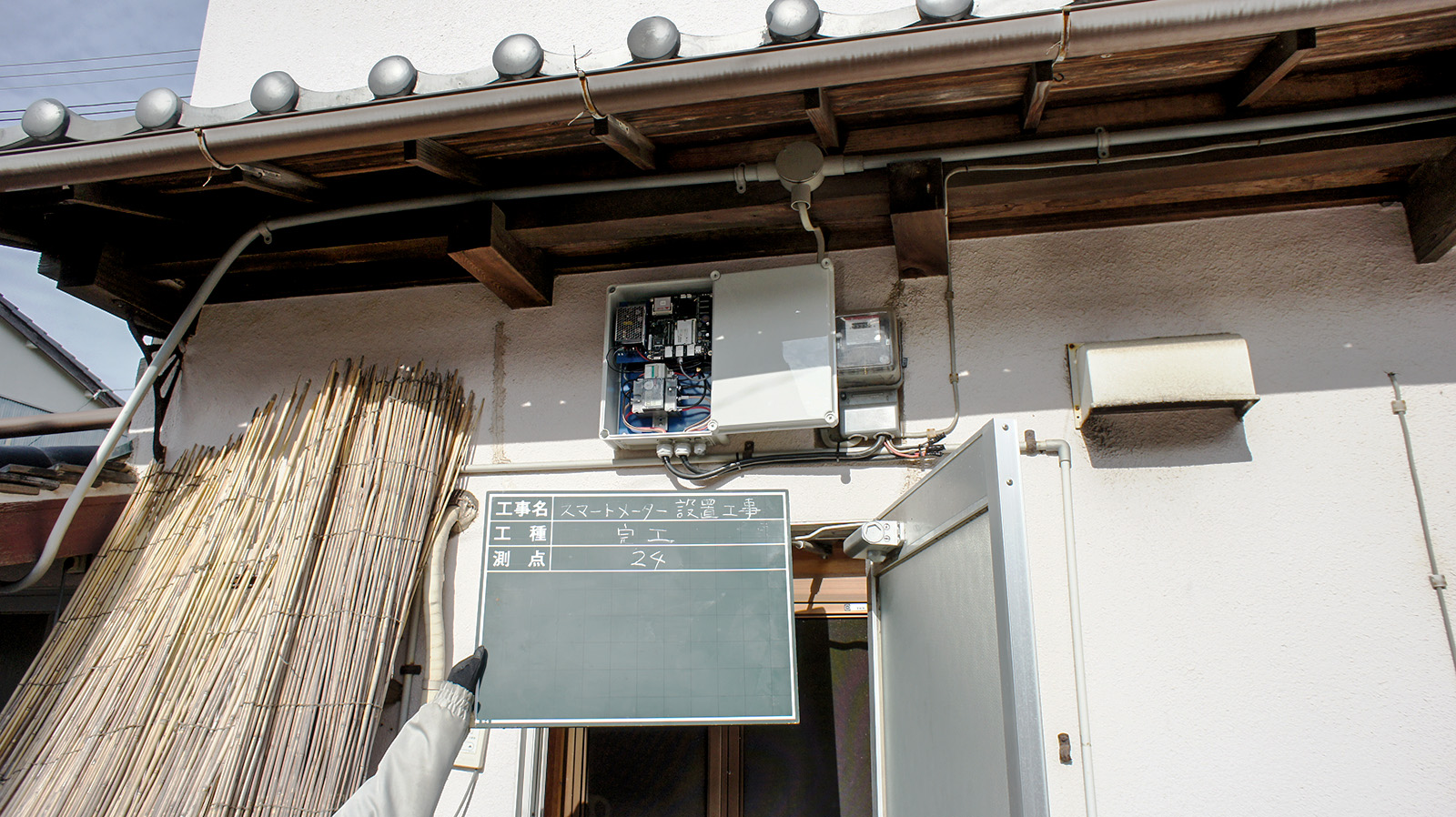

当社は現在も、沼島実証で取得した膨大な一次データを保管しています。当時は計算資源、予算、データベース、統計手法の制約から、すべての現象を分析できたわけではありません。
現在は、分散・並列処理、時系列データベース、機械学習、異常検知、クラスタリング、因果推論、デジタルツイン、生成AIによる分析補助が利用できます。
時刻認証されたデータは、世帯別、日別、季節別に分割して並列処理した後も、共通の時間軸へ正確に再結合できます。太陽光、蓄電、価格、気象、生活行動を同時刻で照合できることが、AI解析との相性を高めています。
- 世帯需要パターンの自動分類
- 価格通知直後の反応時刻
- 抑制後の反動需要
- 深夜給湯負荷の同期
- 実験後の習慣形成
- 太陽光と需要の時間的不一致
- 最適な蓄電池容量・制御
- 空調・給湯・冷凍設備の始動推定
- 周期変化からの設備劣化検知
- 離島マイクログリッドのデジタルツイン
再解析にあたっては、契約、匿名化、個人情報保護、研究倫理、目的外利用の制限を確認した上で取り扱います。データを保管していることと、無条件に自由利用できることは同じではありません。
技術的成立と17.8億円の社会実装
実証では、太陽光、蓄電池、直流給電、スマートメーター、通信、データセンター、可視化、需要制御を一つの系として動かし、他地域へ応用できるシミュレーションモデルを構築しました。
一方、沼島全体を太陽光発電中心の直流電力供給システムで自立化する試算では、当時約17.8億円の設備投資が必要とされました。20年償却では年間8,900万円となり、設備費の3分の2を国庫補助等で賄えば当時の電気料金に近づくという計算です。
技術的に可能であることと、補助金終了後も地域インフラとして継続できることは別です。設備所有、保守主体、更新費、料金制度、個人データ、住民合意を含む事業モデルを構築できず、島全体への社会実装には至りませんでした。
自ら計測しなければ、自らのエネルギーシステムを設計できない。
しかし、計測できても、所有・運用・費用負担を設計しなければ社会インフラにはならない。
- 51地点の独立計量・通信
- 太陽光・蓄電・需要の統合
- 可視化と価格実験
- 需要抑制と習慣形成の検証
- 他地域へ応用可能なモデル
- 補助金終了後の運用主体
- 設備更新・保守費用の負担
- 地域全体の料金・計量制度
- 設備所有と責任の整理
- 長期的な住民合意
Technical Foundation
沼島実証を支えた技術基盤
沼島実証は、Smart Meter、自社SNMPスタックとMIB、IEEE 802に基づく通信、データセンター、太陽光、蓄電を一つの運用系として接続した事例です。
導入概要・FAQ・参考資料
| 事業名 | 離島・漁村における直流技術による自立分散エネルギーシステム技術の実証研究 |
|---|---|
| 事業区分 | 環境省 平成24年度地球温暖化対策技術開発・実証研究事業 |
| 実証地 | 兵庫県南あわじ市 沼島 |
| 代表事業者 | 神戸大学 |
| 当社の主な役割 | 検定付電力量計、Smart Meter、自社SNMPプロトコルスタック・MIB、通信、データセンター、現地施工、太陽光、Personal Energy、実験設計・実施 |
| 設置数 | 最終51地点 |
| 計測 | 内部20ミリ秒演算、1秒値として時刻認証・保存 |
| 可視化 | タブレットによる使用量、平均、順位、仮想蓄電池残量、疑似料金 |
| 研究成果 | 可視化、ダイナミックプライシング、習慣形成、需給シミュレーション |
| 国際論文 | Energies 2016, 9(12), 1093 |
| 現在 | 当社が一次データを保管。条件確認の上でAI再解析を検討可能 |
沼島では何を計測しましたか？

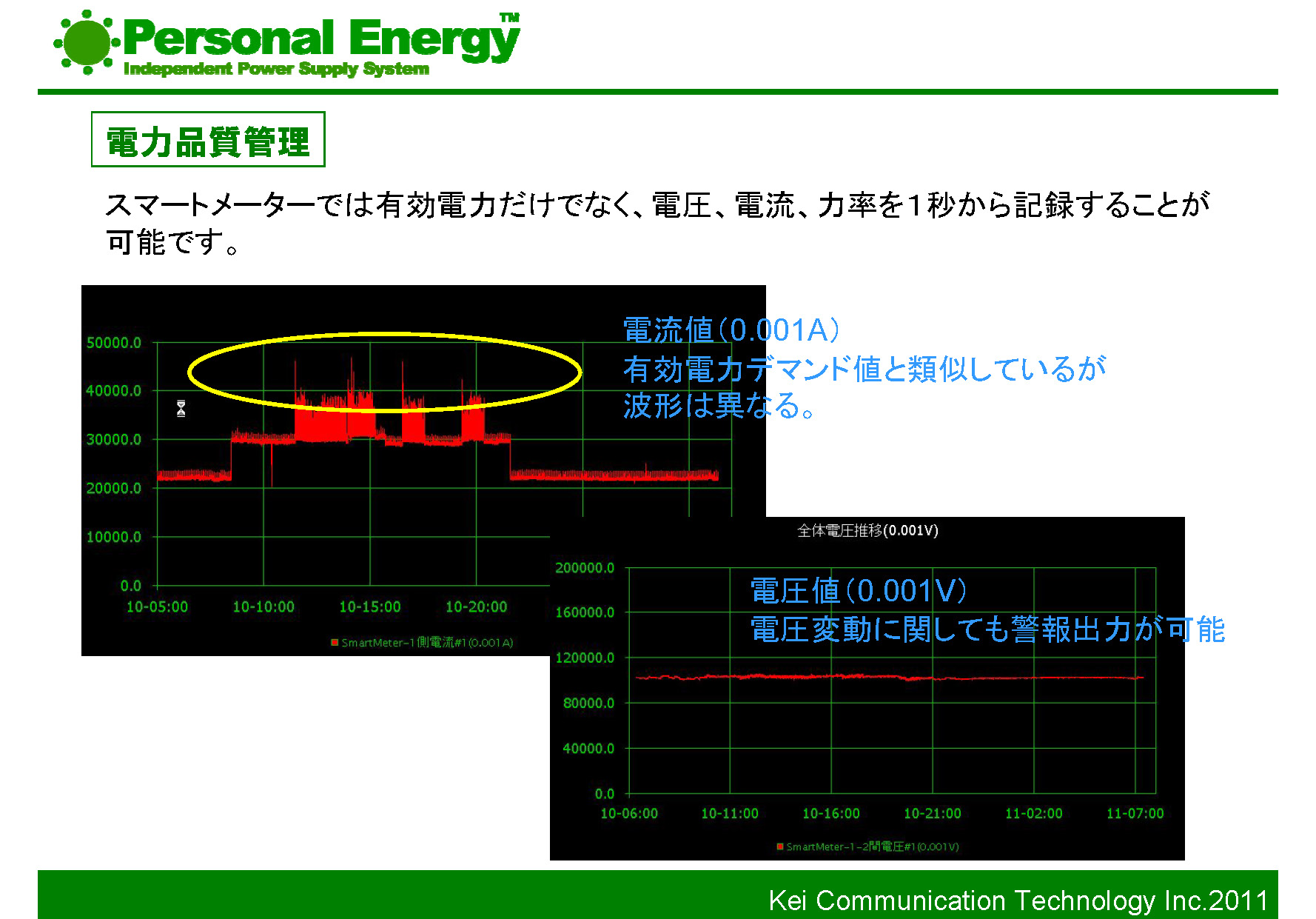

最終51地点に独立したデジタル検定付電力量計とスマートメーターを設置し、世帯全体の電力使用を1秒単位で収集しました。電圧、電流、有効電力、力率等も同一システムで記録しました。
Smart MeterとSNMPはどのように関係していますか？
51地点のSmart Meterには、当社が独自開発したSNMPプロトコルスタックとMIBを実装しました。計測値と機器状態を3G・VPN経由で当社データセンターへ収集し、遠隔監視、保存、可視化へ接続しました。
現在のBルートと何が違いますか？
Bルートは30分積算電力量や瞬時電力・電流等を需要家側へ提供します。第2世代計器では1分積算値に対応する場合もありますが、沼島データは51地点を共通時間軸で長期間連続保存した1秒一次データであり、機器始動や世帯間同期を後から分析できる点が異なります。
島全体をオフグリッド化したのですか？
島全体を独立給電したわけではありません。支所に太陽光発電設備とPersonal Energyを設置して模擬データを取得し、住宅需要データと組み合わせて島全体への拡張をシミュレーションしました。
約13.8％削減は確定的な結果ですか？
夏季実験で約13.8％の削減効果が示唆された研究結果です。実験条件、サンプル、統計的有意性、インセンティブ制度を含めて評価する必要があり、通常料金の下で常に同じ効果が生じることを保証するものではありません。
データをAIで再解析できますか？
技術的には可能です。実施には、契約、利用目的、匿名化、個人情報保護、研究倫理等の条件確認が必要です。
Data & Energy Systems
30分値の見える化から、1秒データによる設備・需要解析へ
電力品質、需要波形、設備始動、太陽光、蓄電池、遠隔監視。自ら計測する一次データ基盤から、現場のエネルギーシステムを再設計します。
- 環境省「平成24年度地球温暖化対策技術開発・実証研究事業」採択資料
- 兵庫県立工業技術センター「離島・漁村における直流技術による自立分散エネルギーシステム技術の実証研究」
- Nguyen et al., “An Experimental Study of the Impact of Dynamic Electricity Pricing on Consumer Behavior: An Analysis for a Remote Island in Japan,” Energies 2016, 9, 1093.
- 兵庫県立工業技術センター 活用事例 Vol.10
- 資源エネルギー庁「電気計量制度に関するQ&A」
- 関西電力送配電「スマートメーター」
- 関西電力送配電「低圧Bルートサービス・情報発信データ一覧」
