1. 2026年度は、需要家の交換期限ではない

事業用変圧器の新しい省エネ基準は、 2023年10月27日に告示され、 2026年度を目標年度として設定されました。 対象は、定格一次電圧が600Vを超え7,000V以下で、 交流電路に使用される事業用変圧器です。

制度の名称だけを見ると、 「2026年度までに需要家が既設変圧器を交換する」 ように受け取られやすいですが、 トップランナー制度は、製造事業者等が 目標年度に満たすべき基準を設定する制度です。

区分 実際の意味
法制度 製造・輸入事業者へ、対象製品の基準達成と表示を求める
市場 新規に供給される標準品が第三次判断基準対応品へ移行する
需要家 既設機の一律交換期限ではない。更新は状態と効果から判断する

2026年度になったことだけを理由に、 既設変圧器が直ちに使用できなくなるわけではありません。

2. なぜ「交換しなければならない」という誤解が広がるのか

2026年度という目標年度、製造事業者等による製品切替、 更新推奨時期を超えた既設変圧器の多さが同時に語られるため、 需要家にも一律の交換期限があるかのような誤解が生じやすくなっています。

TARGET YEAR

「2026年度スタート」という表現

製造事業者等が基準値を達成すべき目標年度が、 需要家側の交換期限であるかのように受け取られやすくなります。

PRODUCT TRANSITION

従来基準品から新基準品への切替

製造・輸入される標準的な変圧器が第三次判断基準対応品へ移行するため、 既設品も同時に使用できなくなるかのような印象が生じます。

AGING INSTALLED BASE

20年を経過した既設変圧器が57％

新基準への移行と既設設備の老朽化問題が重なるため、 法的義務と設備更新の必要性が混同されやすくなります。

57％

約221万台

国内稼働変圧器の半数以上が、更新推奨時期の20年を経過

JEMAによると、2021年度時点の国内稼働台数は約386万台です。 そのうち、更新推奨時期の20年を経過した 2001年以前の変圧器は約221万台で、 全体の57％を占めると推計されています。

ただし、20年は法定の使用期限や一律の寿命ではありません。 設置環境、負荷状況、異常電圧、機械的応力などを踏まえて、 点検と更新を検討するための推奨時期です。

「交換義務がある」のではなく、 交換義務のない大量の既設設備について、 故障する前に更新時期を判断しなければならない状況です。

3. トップランナー基準が評価するのは、変圧器単体の規定条件下の損失

第三次判断基準では、変圧器の種別、相数、周波数、容量、仕様によって 24区分を設定し、各区分の基準エネルギー消費効率を定めています。 2026年度の新基準では、2019年度実績に対して 約11.4％の効率改善が見込まれています。

ここでいうエネルギー消費効率は、 需要家の建物全体で実測した年間消費電力量ではありません。 変圧器単体について、規定された条件と測定方法で評価する 損失性能です。

PRODUCT STANDARD

この制度は、標準的な製品の固有損失を市場全体で引き下げる

比較可能な標準条件を定め、製造・輸入される変圧器の性能を 底上げする製品政策としては意味があります。 一方、需要家ごとの負荷率、操業時間、相別負荷、温度、 二次側配線まで含めた省エネ効果を証明する制度ではありません。

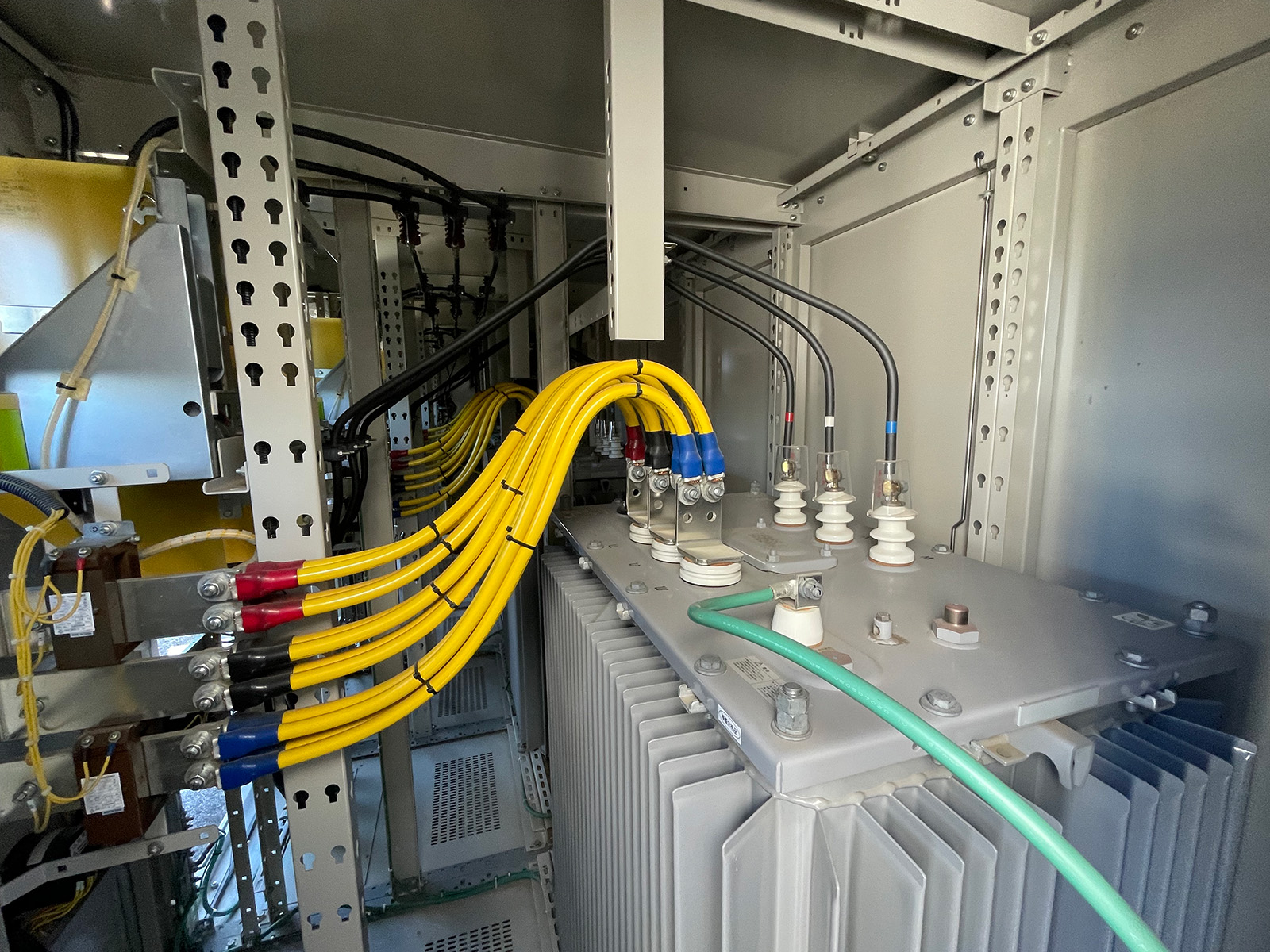

4. 高圧6.6kVで受電しても、一般需要家が実際に使うのは低圧側

一般的なビル、店舗、病院、物流施設、事務所、福祉施設では、 6.6kVで受電した電力を、そのまま負荷へ供給することはできません。 変圧器によって400V、200V、100Vなどへ変圧し、 空調、照明、エレベーター、厨房、通信、制御、IT機器へ配電します。

電力会社から6.6kVで受電
        ↓
高圧受電設備・保護装置
        ↓
変圧器
        ↓
400V・200V・100V
        ↓
低圧幹線・分電盤・配線
        ↓
空調・照明・通信・制御・生産設備

需要家にとって変圧器は、 高圧を受けるだけの装置ではなく、 実際に使用できる電圧へ変換する入口です。

5. 変圧器単体のカタログ効率と、受変電設備全体の実運用効率は同じではない

高効率変圧器へ更新して変圧器内部の損失を減らしても、 低圧側で負荷不平衡、高調波、力率低下、過負荷、 配線や接続部の発熱が続いていれば、 受変電設備全体として期待した省エネ効果が得られない場合があります。

評価対象 主に確認するもの 分からないもの
トップランナー基準 変圧器単体の規定条件下の損失性能 個別需要家の負荷配分、温度、配線損失、運用
実運用計測 相別電流、電圧、電力、力率、高調波、温度、時間変動 計測していない地点の局所異常
保守点検 絶縁、油、端子、接続部、附属品、外観、保護機器 点検と点検の間に発生した短時間変動

製品性能、実運用計測、保守点検は、 互いの代替ではなく、組み合わせて評価するものです。

6. 対象規格と除外機器が示す、制度の性格

第三次判断基準では、主に次の規格が関係します。

  • JIS C 4304:2024「配電用6kV油入変圧器」
  • JIS C 4306:2024「配電用6kVモールド変圧器」
  • JEM 1520:2024「特定エネルギー消費機器対応の油入変圧器における基準エネルギー消費効率」
  • JEM 1521:2024「特定エネルギー消費機器対応のモールド変圧器における基準エネルギー消費効率」

一方、ガス絶縁変圧器、H種乾式変圧器、スコット結線変圧器、 一部の灯動変圧器、水冷・風冷変圧器、多巻線変圧器、 電力会社向け柱上変圧器などは対象外とされています。

アモルファス変圧器が一律に対象外という意味ではありません

対象外となる理由は、アモルファス鉄心であること自体ではなく、 H種乾式など除外区分に該当するかどうかです。 油入・モールドのアモルファス変圧器には、 第三次判断基準対応品があります。

トップランナー制度は、存在するすべての変圧器を 技術的な優劣で順位付けする制度ではありません。 比較可能な量産区分について、製造・輸入事業者の 平均的な製品性能を引き上げる制度です。

7. 交換義務はなくても、老朽化変圧器の危険性は別に確認する

日本電機工業会は、高圧配電用変圧器の更新推奨時期を 20年としています。 これは法的な使用期限や製造者保証ではなく、 変圧器内部の期待寿命を基礎に、機械的応力、異常電圧、 負荷状況などを考慮した参考値です。

したがって、20年を超えたから直ちに違法になるわけではありません。 しかし、製造年だけを見て「まだ動いているから大丈夫」と判断することもできません。

変圧器本体で確認すること

  • 絶縁物・絶縁油の劣化
  • 異音、振動、異臭
  • 油漏れ、変色、腐食
  • 異常温度・局所発熱
  • 過負荷・高調波・不平衡

周辺設備で確認すること

  • ブッシング、端子、接続部
  • 温度計、油面計、ガスケット
  • 高圧開閉器、遮断器、保護継電器
  • 換気口、フィルター、換気ファン
  • キュービクル筐体の腐食・浸水

トップランナー表示は、既設設備の劣化状態や 火災リスクを判定する表示ではありません。

8. 酷暑日が続く前提で、屋上キュービクル式高圧受電設備を見直す時期に来ている

一般の配電用変圧器では、標準使用状態として 周囲温度の最高40℃、日間平均35℃、年間平均20℃以下などの 条件が用いられます。 しかし、屋上は外気温だけで評価できません。

  • 直射日光によるキュービクル外板の加熱
  • コンクリート・防水層からの照り返し
  • 変圧器・開閉器・配線から発生する内部損失熱
  • 換気口やフィルターの目詰まり
  • 換気ファンの劣化・停止
  • 空調室外機や周辺設備の排熱

FIELD OBSERVATION

当社が確認した屋上設備では、周囲50℃前後、盤内70℃超の状態も発生

これは全国一律の測定値ではなく、当社が実際の屋上設備で確認した 現場条件です。 キュービクル内空気が高温になると、変圧器自身の温度上昇が その上に重なり、絶縁物、端子、配線、保護機器、電子部品へ 継続的な熱ストレスが加わります。

変圧設備を更新するとき、従来と同じ容量の設備を、 従来と同じ屋上位置へ置き換えるだけでは不十分です。 設置場所、日射遮蔽、自然換気、強制換気、排熱経路、 吸気・排気温度、監視方法を含めて再評価する必要があります。

検討項目 確認内容
設置場所 屋上継続、地上、中間階、屋内電気室を浸水・耐火・搬入条件と比較する
日射・排熱 日射遮蔽、外板温度、周辺排熱、吸気・排気の短絡を確認する
換気 自然換気の能力、ファン容量、冗長性、フィルター保守を確認する
監視 外気、盤内、吸気、排気、変圧器温度、換気ファン警報を遠隔確認する

9. 電気火災予防には、電力データ・温度・設備警報を組み合わせる

スマートメーターと遠隔監視は、 電気火災を直接消火する装置でも、 法定点検や保守点検を代替する装置でもありません。 しかし、異常負荷、高調波、力率変化、温度上昇、 換気不良などの前兆を時系列で把握し、 点検や停止判断につなげるために有効です。

ELECTRICITY

スマートメーター

相別電圧・電流、電力、力率、周波数、 高調波、歪率、負荷変動を記録します。

TEMPERATURE

温度センサー

外気、盤内、吸気、排気、端子周辺、 変圧器温度を計測します。

ALARM

設備警報・遠隔監視

換気ファン、遮断器、発電機、切替状態、 煙、漏水、扉開閉などを通知します。

電力と温度と設備状態の時刻を合わせることで、 「負荷が増えたから温度が上がったのか」 「換気が止まったから温度が上がったのか」を切り分けられます。

IMPLEMENTATION CASE / HIGH-VOLTAGE EQUIPMENT / SMART METER

10. 導入事例：高圧受電・電源切替・負荷計測・遠隔監視を一体化

社会福祉法人真澄会では、 介護、デイサービス、保育の三事業を担う施設に対し、 既設高圧受電設備、電源切替盤、専用変圧器、 LPガス発電機、Smart Meter、24時間365日の遠隔監視を 一つの電源システムとして構築しました。

平常時は商用電源から施設へ給電し、 停電時にはLPガス発電機を自動起動して、 施設全体の負荷へ電力を供給します。 Smart Meterで施設負荷を継続計測し、 発電能力の範囲内で空調、エレベーター、照明、 通信設備などの運用状態を確認します。

この導入事例が示すのは、 発電機や変圧器を単体で設置するだけでは、 施設の継続運用を実現できないということです。 受電、切替、変圧、配電、負荷計測、遠隔監視までを 一体のシステムとして設計して初めて、 平常時と停電時の双方で電源設備を管理できます。

Smart Meterが担う役割

  • 施設全体の電力需要を継続して記録する
  • 停電前後と発電機切替後の負荷状態を比較する
  • 発電能力に対して負荷が適正かを確認する
  • 異常や設備停止の発生前まで遡って解析する
  • 遠隔監視によって電源設備の運用状態を把握する
高圧受電設備の導入事例を見る

11. 需要家は「交換するか」ではなく、この順番で判断する

STEP 1 / SAFETY

安全確認

異臭、煙、異音、油漏れ、変色、局所発熱があれば、 省エネ検討より先に点検・停止判断を行います。

STEP 2 / MEASURE

実負荷を測る

相別電流、電圧、電力、力率、高調波、負荷率、 温度を時間帯別に記録します。

STEP 3 / REVIEW

設置環境と容量を見直す

屋上設置、換気、日射、周辺排熱、容量過大・不足、 相不平衡、負荷増設履歴を確認します。

STEP 4 / VERIFY

更新後も効果を確認する

変圧器交換、負荷移設、換気改善の前後を、 同じ条件の一次データで比較します。

「トップランナーだから交換する」のではなく、 「安全性と実測結果から必要な対策を選び、効果を確認する」 ことが需要家の省エネです。

12. 更新判断の前に、分かる範囲で確認する情報

設備情報

  • 変圧器の製造年、メーカー、型式
  • 容量、一次・二次電圧、台数
  • 油入、モールド、乾式などの種別
  • 単線結線図、キュービクル図面
  • 点検・故障・部品交換履歴

運用・環境情報

  • 契約電力、最大需要電力、通常負荷
  • 夏季・冬季のピーク時間帯
  • 増設した空調、厨房、IT、生産設備
  • 設置場所、日射、換気、周辺排熱
  • 盤内温度、警報、異音、異臭の有無

すべての資料がそろっていなくても、 銘板写真、キュービクル外観、設置場所、 電気料金明細、最大需要電力、症状の発生時刻から 確認を始められます。

13. 関連する電力品質・受変電設備・監視情報

14. 参考資料

トップランナー制度への対応と、需要家の更新判断は分けて考える

2026年度は、既設変圧器を使用する需要家の一律交換期限ではありません。 新しい基準へ対応する主体は、対象変圧器の製造・輸入事業者です。

一方、交換義務がないことは、老朽化、高温、過負荷、 相不平衡、高調波、換気不良を放置してよい理由にはなりません。 特に酷暑が常態化する環境では、従来の屋上設置条件を前提にせず、 設置場所と冷却・監視を再設計する必要があります。

トップランナー基準は変圧器を評価します。 省エネ効果と安全性を評価するには、 受変電設備全体を測り、監視し、点検しなければなりません。
