なぜ、チップ抵抗一つの故障で制御基板を全交換するのか。 製造原価を下げる技術と、10年以上使う設備の価値を守る技術は同じではありません。部品故障、交換単位、補修部品の供給、復旧費用から、業務用機器の設計を考えます。

なぜチップ抵抗一つで基板全交換になるのか

「故障したのは、基板に実装された小さな部品ではないのか。それなのに、なぜ制御基板を一式交換するのか」。業務用機器の修理では、こうした疑問が生じます。

インバータ制御基板には、マイコン、電源IC、電圧レギュレータ、チップ抵抗、コンデンサ、保護素子、信号処理回路など、多数の部品が実装されています。小さな部品の異常が装置全体の停止として表れることはあります。しかし、故障した部品の範囲と、交換を求められる範囲は同じではありません。

当社も、業務用電源・制御機器の保守に関わる当事者として、部分修理ではなく基板交換を前提とする設計・保守の問題に直面しています。本稿では特定製品の故障を断定せず、現場で必要になる判断を一般化します。

まず区別すべきことがあります。「電子部品は交換できない」のではなく、「製品として、その部品を交換して復旧する選択肢が用意されていない」場合があるのです。

チップ抵抗・チップヒューズ・自己復帰型ヒューズは同じではない

表面実装（SMT）は小型部品を基板にはんだ付けする方法です。表面実装部品（SMD）であることだけを理由に部品交換が不可能になるわけではありません。必要な作業設備と技術、部品情報、修理後の検証条件があれば、部品単位の再加工は可能です。

溶断型ヒューズは過電流などによって回路を遮断する保護部品です。交換可能であっても、原因調査をせずに交換・短絡して通電を繰り返すことは適切ではありません。

一方、一般に「リセッタブルヒューズ」などと呼ばれるPPTCは、温度上昇によって抵抗値が大きくなり電流を制限する素子です。溶断型ヒューズのように完全に開路するものとは動作原理が異なり、故障条件が解消して冷却されれば低抵抗状態へ戻る設計です。ただし、過大なストレスや経年変化などによって正常に復帰しない可能性はあり、高抵抗状態を見ただけで素子故障や基板交換を決めることもできません。

現場で問うべきなのは、「この部品はいくらか」だけでなく、「なぜ故障したのか」「どこまで正常なのか」「安全に復旧できる最小単位はどこか」です。

基板を一体化すると、製造は合理化されても交換範囲が広がることがある

従来は機能ごとに分けられていた基板を一枚の面基板へ集約する設計や、主基板に別の基板を垂直に接合する三次元実装には、実装面積、コネクタ数、組立工数、接続部の数を減らせる利点があります。製造工程の歩留まりと接合品質の改善にも意味があります。

しかし、複数機能が一体化されると、故障した一部分だけを取り外すことが難しくなる場合があります。機能別の交換基板が存在しない、部品の周囲に工具や計測器が入らない、基板同士の分離が再接合を必要とする、といった条件が重なるためです。

製造時の接合信頼性が高いことと、部品故障時の修理可用性が高いことは、別の評価です。

一方で、基板を分割すれば常に正しいというわけでもありません。コネクタ、配線、接点を増やせば、接触不良や振動による不具合の可能性も生まれます。設計では、故障率と修理範囲、製造性と保守性の両方を比較する必要があります。

製造原価の削減は、設備の生涯費用の削減と同じではない

大量生産・短期ライフサイクルの製品では、実装密度と組立生産性が価格競争力を大きく左右します。一方、10年、15年、20年の使用を想定する業務用設備では、購入後の保守部品、診断、修理、再調整、停止時間が経済性を左右します。

製造側が削減した工数やコストは、製品出荷時点で成果として見えます。しかし、数年後の基板交換費、正常な部品まで含めて交換する資材費、復旧の遅れは、利用者側に発生する場合があります。

設備の総所有コストを評価するなら、少なくとも、購入費用＋点検・保守費用＋故障修理費用＋停止による損失＋更新・廃棄費用を同じ時間軸で検討する必要があります。どの項目がどれだけ増減するかは、製品ごとの実績と契約条件によって異なります。

安価な一体基板が不合理とは限りません。稼働率が高く、十分な交換用基板が供給され、交換後の検査も容易なら、基板一式交換が最適な保守方式になる場合もあります。問題は、製造原価だけを下げ、長期使用のための部品供給と復旧手段を設計から外してしまうことです。

「修理できない」と「メーカーが部品修理を受け付けない」は異なる

基板全交換という回答には、いくつかの異なる理由が含まれます。

• 技術上の理由： 多層基板の内部損傷、部品へのアクセス困難、熱的再加工による周辺損傷、再校正の難しさなど。
• 安全・品質上の理由： 修理後に必要な絶縁、保護動作、温度上昇、EMCなどの試験を実施できない場合。
• 保守体制上の理由： 回路図、交換部品、再加工設備、故障解析手順、検査治具が提供されていない場合。
• 事業上の理由： メーカーが部品修理ではなく、交換基板の供給だけを保守サービスとして設定している場合。

これらを同じ「修理不能」という言葉で片付けるべきではありません。物理的に修理できないのか、安全性を再確認できないのか、修理サービスが提供されていないのかによって、改善すべき対象が異なるからです。

現地での迅速な復旧には、予備基板やモジュールの交換が適する場合があります。そのうえで、取り外した基板を工場で解析し、部品修理・検査・再利用できる仕組みを持てば、現地復旧の速さと資源利用の合理性を両立できます。

本当に困るのは、製造終了から何年も後である

新品の交換基板が供給されている間は、基板全交換でも設備を復旧できるかもしれません。しかし、製造終了後に専用基板の供給が止まったらどうなるでしょうか。

搭載されているチップ抵抗、ヒューズ、汎用電源ICが市場で調達できても、部品単位の診断・修理が設計上または保守契約上できなければ、設備を使い続ける選択肢は狭まります。さらに、専用マイコンのファームウェア、設定情報、校正データ、交換後の認証が必要な場合は、部品そのものを入手できても復旧できないことがあります。

これは「壊れにくいか」だけでは説明できません。故障した後、いつまで直せるかという、別の品質です。

修理可用性とは何か

当社は、長期使用する業務用機器の品質を評価するため、「修理可用性」という考え方を重視しています。

修理可用性とは、製品の想定使用期間を通じて、故障を診断し、必要な部品またはモジュールを調達・交換・修理でき、要求される安全性と性能を確認したうえで、合理的な費用と時間で機能を回復できる性質です。

ここでいう修理可用性は、本稿で示す設計・調達上の評価概念です。特定の国際規格にそのまま定義されている指標だと主張するものではありません。

故障しにくさを表す信頼性、保全作業のしやすさを表す保全性、利用可能な状態を維持する可用性とは関係しますが、同じ意味ではありません。私たちが問いたいのは、長期間使うことを前提に、復旧する手段まで製品の中に設計されているかです。

修理・交換・上位互換は別の設計能力である

修理可用性は、部品一個を交換できることだけではありません。長く使用する設備には、故障を直す段階と、寿命を迎えたユニットを交換する段階、さらに技術が進歩したときに既存資産を生かして世代更新する段階があります。

すべてを交換しないことが目的ではありません。交換すべき部分と、引き続き使える部分を区別できることが重要です。

2011年の独立電源を、現在のJIZAIへ更新できる理由

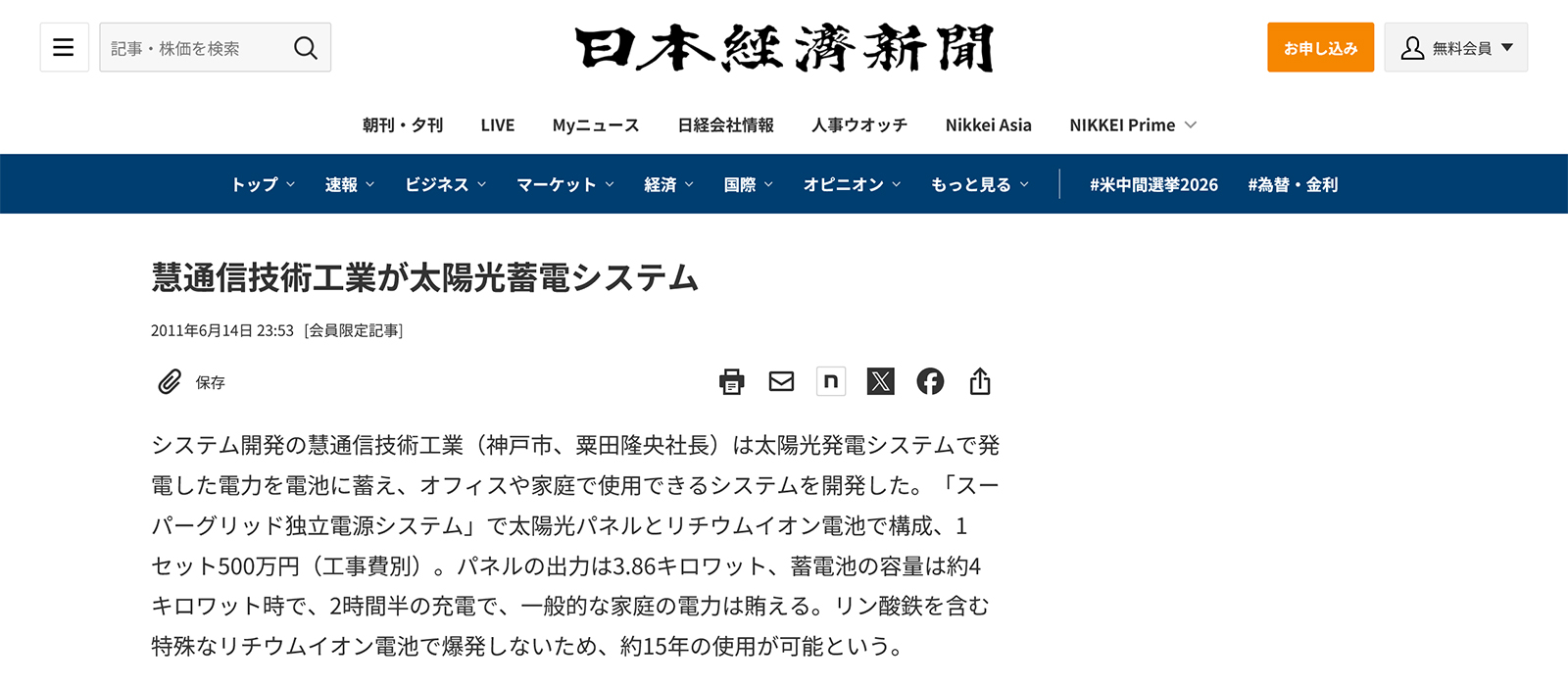

2011年6月14日、日本経済新聞は当社の「スーパーグリッド独立電源システム」を紹介しました。太陽光パネル3.86kW、蓄電池約4kWhを組み合わせ、当時から約15年の使用を想定していた製品です。当時の報道は、設計・開発の時点を確認する外部資料となっています。

2026年、当時のユーザーから実際に設備更新の相談が寄せられています。当社では最新の「Personal Energy® JIZAI」へ、上位互換による更新が可能です。これは15年後に偶然流用できたのではなく、2011年の設計段階から、後の世代へ更新できることを意識していたためです。

具体的には、ファンなどの駆動部品、コンデンサ寿命のあるインバーター、制御ユニット、DC-DCコンバーターは更新対象です。それ以外の既設構成は、状態、仕様適合、絶縁・接続状態を確認したうえで流用できる設計です。実際に残す構成と交換対象は現地の確認と更新設計によって決定します。

※更新相談と更新可能性についての当社一次情報です。2026年10月時点で、当該顧客の更新工事完了を示すものではありません。旧設備の個別状況、電池を含む実際の更新仕様は施工前に確認します。

20,000サイクルと、20年間使い続ける設計の違い

現行JIZAIに採用する電池について、当社は20,000サイクルの耐久性能を示しています。毎日1サイクルで20年間運用した場合の充放電回数は単純計算で約7,300回、毎日2サイクルでも約14,600回です。したがって、サイクル回数の面では長期運用を見据える余地があります。

ただし、サイクル寿命は、設備を20年間無交換・無故障で使用できるという保証ではありません。 暦年劣化、使用温度、充放電深度、SOC管理、機器のファン・コンデンサ等の寿命、制御部品の保守も評価しなければなりません。20,000サイクルの測定条件や容量維持率は、実際の製品仕様・運用条件とあわせて確認する必要があります。

私たちが目指すのは、すべての部品を20年間そのまま使うことではありません。寿命を迎える部分は交換し、使える設備を残し、次の技術へ更新することで、設備全体を長く使い続けられることです。

設備管理者・調達担当者は、導入前に何を確認するべきか

修理可用性は、故障してから初めて考えるのでは遅い場合があります。業務用設備の選定・更新では、調達仕様に関わる次の事項をメーカーや保守事業者に確認します。

故障箇所を特定したのに基板全交換を求められた場合も、単に価格を争うのではなく、全交換が必要な技術的・安全上の理由と、代替修理手段の有無を確認することが、合理的な判断の出発点になります。

設計する側が引き受けるべき責任

設計段階で、故障したときの最小交換単位、計測・診断へのアクセス、保護素子の配置、部品の継続調達、修理後の検査手順を検討することは可能です。分割基板を採用するか、一体基板のままサービス可能な領域を設けるか、予備モジュール交換と工場修理を組み合わせるか。方法は一つではありません。

実際に、保全性と保守活動をライフサイクル全体で考えるIEC 60300-3-10:2025、部品供給終了を設計から管理するIEC 62402:2019、エネルギー関連製品の修理・再利用・更新可能性を評価するEN 45554:2020など、関連する規格も存在します。これらは本稿の「修理可用性」という用語をそのまま規定するものではありませんが、設計時点から保守を考える根拠となります。

製造原価の削減も、接合信頼性の改善も必要です。しかし、工場での生産性が上がったという理由だけで、顧客が10年後に設備を使い続けられなくなってよいわけではありません。

故障しても使い続けられる製品へ

私たちは、故障しない製品を目指すだけでなく、故障したときに復旧できる製品をつくることも、メーカーの技術的な責任だと考えます。2011年からの上位互換設計は、その考え方を実際の製品構造に組み込んだものです。

製造時の数％の原価低減と、10年以上にわたる使用者の保守負担。どちらか一方だけで製品の合理性を判断することはできません。

小さな部品が故障したときに、正常な回路を含む基板全体を捨てる以外に選択肢がない。そのような設計を当然とせず、なぜこの範囲まで交換しなければならないのか、長期間使い続けるために何を設計段階で備えるのかを問い続けます。

「故障しても使い続けられる製品」。修理可用性は、当社のものづくりにおける品質の一つです。
