船舶電源は、陸上のコンセントと同じ条件ではありません
船内では、発電機、インバーター、三相母線、非接地系統、相間電圧、DC24V・DC48V系統など、陸上設備とは異なる電源条件が重なります。船内でAC220VやAC230Vが得られていても、電子機器が想定するL/N/E入力や接地条件と一致するとは限りません。
UPS、通信機器、センサー、制御機器、航海支援機器、ROV周辺機器は、瞬停、電圧変動、復電時の突入電流、非接地系統による誤動作の影響を受ける場合があります。
船舶向け電源BCPでは、容量より先に、入力条件・接地・切替時間・DC電源・保守方法を確認する必要があります。
船舶で起こりやすい電源トラブル
船内の電源は、発電機、負荷変動、非接地系統、相間電圧、DC電源が絡むため、陸上設備とは異なる切り分けが必要です。
発電機切替・負荷変動による瞬停
発電機の切替、負荷投入、復電時の突入電流により、UPS、通信機器、制御機器が再起動することがあります。
三相母線からの相間電圧利用
三相3線から2線を取り出してAC220Vを得ても、単相L/N/E入力機器が想定する接地条件とは異なる場合があります。
非接地系統と電子機器の相性
対地電圧やノイズ条件により、PFC電源、UPS、計測機器、通信機器が不安定になる場合があります。
DC24V・DC48V系統の停止
通信機器、センサー、制御盤、ネットワーク機器では、ACだけでなくDC電源の瞬断・電圧降下も停止要因になります。
ROV・USV周辺機器の停止
母船側の給電が不安定になると、ROV、水中カメラ、USV充電機器、データロガー、通信装置の運用が中断します。
原因が残らない停止
瞬停や短時間の電圧変動は、後から原因を特定しにくく、ログ、計測、UPS側の挙動確認が重要になります。
BCP / Availability / Power Design
止めてはいけない機器と、必要な保持時間を整理する
通信機器、PoEスイッチ、受付端末、監視装置、医療・介護ICT、 制御機器など、止めてはいけない機器は現場ごとに異なります。 当社では、用途、負荷、設置場所、必要保持時間を確認したうえで、 BCP電源の構成を整理します。
船舶・USV・ROVの3本柱で考える
Vessels
船舶・舶用電子機器
航海支援、通信、監視、制御盤、船内ネットワーク、DC電源を瞬停・電圧変動から守ります。
USV
USV・無人水上艇
航行制御だけでなく、通信、測位、充電、予備電源、遠隔監視、データ記録を含めて設計します。
ROV / Survey
ROV・海洋調査
母船電源、岸壁電源、ROV給電、水中カメラ、観測ブイ、センサー・ロガーの停止を防ぎます。
設計時に確認すべき項目
| 確認項目 | 見るべき内容 |
|---|---|
| 入力電源 | AC100V、AC220/230V、三相、相間電圧、発電機、陸電、インバーター |
| 接地条件 | 非接地、高抵抗接地、対地電圧、N/E条件、漏電監視 |
| 負荷 | PFC電源、通信機器、制御機器、センサー、ROV/USV周辺機器、DC負荷 |
| 保持時間 | 瞬停回避、復電待ち、発電機切替、調査継続、帰港までの運用時間 |
| 設置環境 | 塩害、湿気、結露、振動、温度、防滴、防水ケース、保守動線 |
| ログ | 停止時刻、電圧変動、UPS状態、SNMP監視、遠隔通知、再発防止用データ |
Personal Energyを海洋用途に使う理由
AGMで火災リスクを抑える
リチウムではなくAGM方式を採用。海水、湿気、保管、輸送、長期待機の説明がしやすい安全電源です。
0ms無瞬断で停止を防ぐ
発電機切替や瞬停時も、通信機器、センサー、制御機器、ROV周辺機器の停止を抑えます。

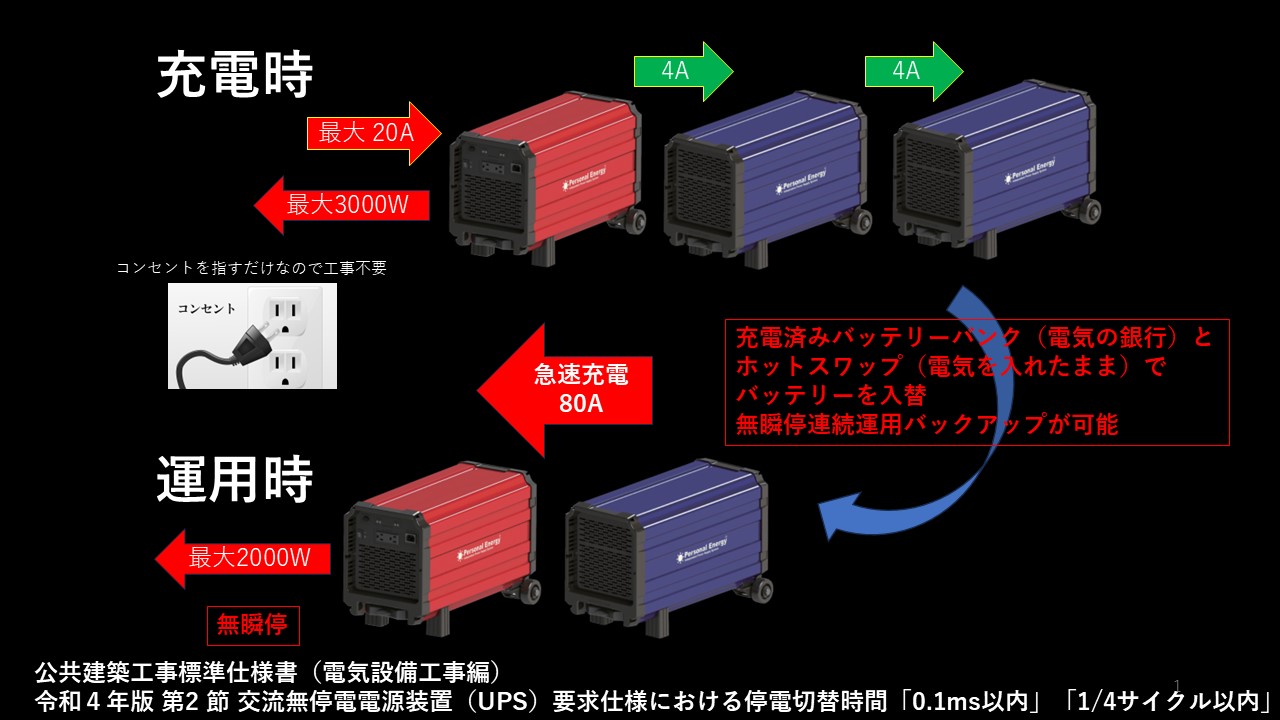

可搬・拡張・ソーラー連携
可搬型、ホットスワップ、ソーラー連携により、船上、岸壁、沿岸ステーション、離島で柔軟に使えます。
Portable UPS / No-break Power / Personal Energy
無瞬断の可搬型UPSで、現場側の可用性を確保する
Personal Energy は、0ms無瞬断、長時間保持、ホットスワップ拡張に対応した可搬型UPSです。 通信機器、PoE、受付端末、監視装置、医療・介護ICT、制御機器など、 停止させたくない機器の現場側電源として利用できます。
船舶向け記事・導入事例・FAQ
船舶・USV・ROV向けの電源BCPは、単体製品だけでは判断できません。 船内電源の条件、過去の導入事例、電源品質記事、USV・ROVの用語解説、Engine UPS、遠隔監視基盤をまとめて確認できる導線を用意します。
Marine Cases
船舶・海上・離島に関係する導入事例
海上・塩害・離島・自律運用に関係する実例を、OGPカード形式で確認できます。
中禅寺湖・観光遊覧船オフグリッド
船舶向けオフグリッド事例として公開予定。
Marine Articles
船舶電源・USV・ROVの技術記事
船内電源、非接地系統、発電機切替、USV、ROVの技術論点を記事カードで整理します。
Products / Technical Background
製品・用語・監視基盤
船舶向けUPSは、一般的な陸上用UPSと何が違いますか？
発電機、非接地系統、三相母線、相間電圧、DC24V・DC48V系統などが絡むため、容量だけでなく入力条件、接地、瞬停、復電時の挙動、保守方法まで確認します。
USVでは電源以外に何を確認しますか？
通信、測位、遠隔監視、充電、予備電源、保守、データ記録を確認します。電源停止は観測・警備・点検の中断に直結します。
ROV・USVメーカーとの技術確認は可能ですか？
可能です。対象機器の入力条件、消費電力、運用時間、設置場所を確認し、必要に応じてメーカー様と三者での技術打ち合わせを行います。
Marine Power BCP
船舶・USV・ROVの電源構成を確認する
入力電源、負荷、保持時間、設置環境を整理すれば、UPS、DC電源、Engine UPS、可搬型電源、遠隔監視の構成を具体化できます。
